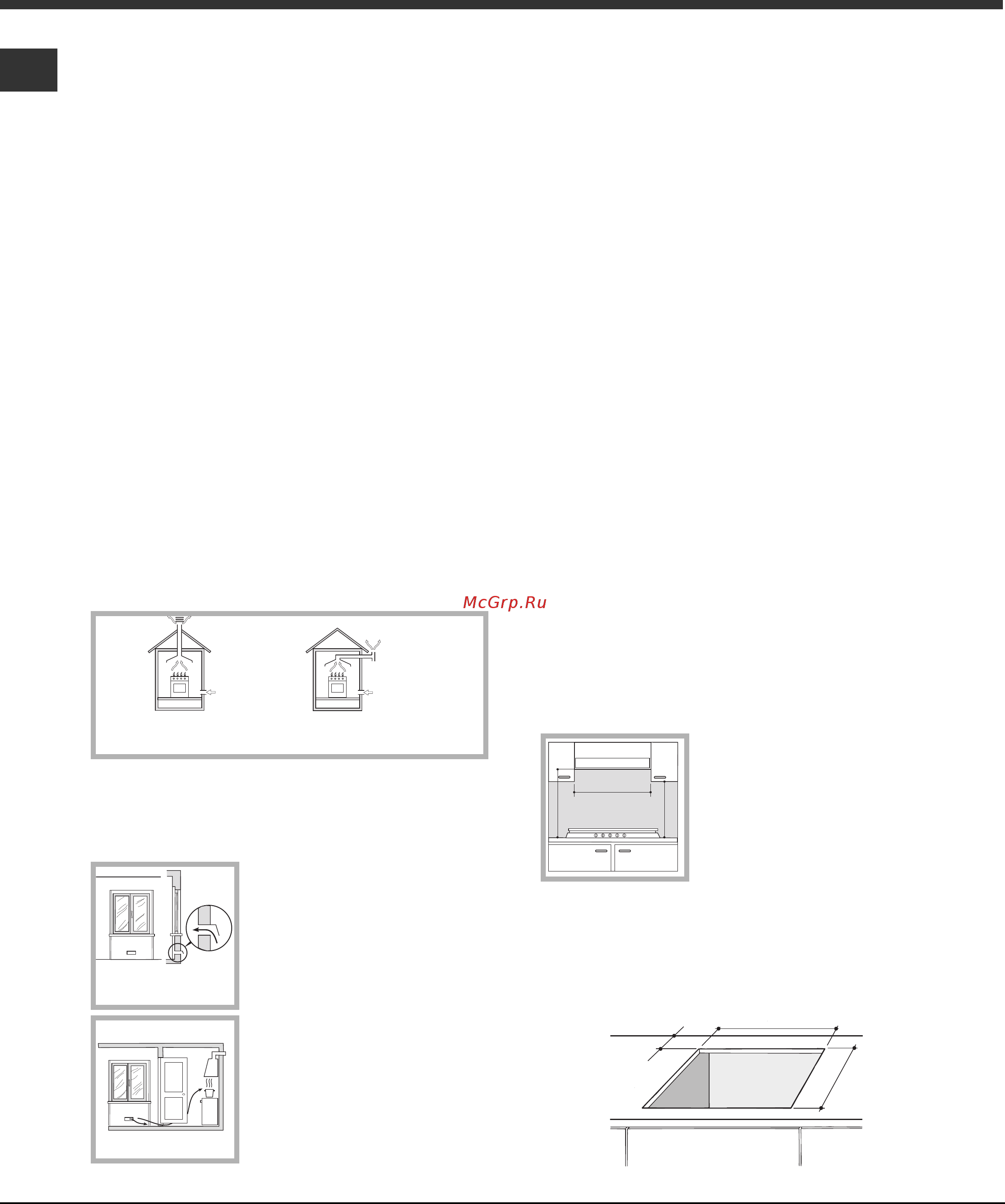

12
RS
! Важно сохранить данное руководство для его
последующих консультации. В случае продажи, передачи
изделия или при переезде на новое место жительства
необходимо проверить, чтобы руководство оставалось
вместе с изделием, для того чтобы его новыи владелец мог
ознакомиться с правилами эксплуатации и с
соответствующими предупреждениями.
! Внимательно прочитаите инструкции: в них содержатся
важные сведения об установке, эксплуатации и
безопасности изделия.
Расположение
! Не разрешаите детям играть с упаковочными
материалами.
Упаковочные материалы должны быть уничтожены в
соответствии с правилами раздельного сбора мусора (см.
Предосторожности и рекомендации).
! Монтаж изделия производится в соответствии с данными
инструкциями квалифицированными специалистами.
Неправильныи монтаж изделия может стать причинои
повреждения имущества и причинить ущерб людям и
домашним животным.
! данное изделие может быть установлено и
использоваться только в помещениях с постояннои
вентиляциеи в соответствии с положениями деиствующих
Нормативов. Необходимо соблюдать следующие
требования:
• в помещении должна быть предусмотрена система
дымоудаления в атмосферу, выполненная в виде
вытяжного зонта или электровентилятора,
автоматически включающихся каждыи раз, когда
включается изделие.
• В помещении должна быть предусмотрена система,
обеспечивающая достаточныи приток воздуха для
надлежащего горения. Расход воздуха, необходимого
для горения, должен быть не менее 2 м<+>3/час на кВт
установленнои мощности.
Приток воздуха может
обеспечиваться непосредственно
снаружи здания через воздуховод
полезным сечением не менее 100
см
2
и диаметром, исключающим
возможность случаиного
засорения.
Или же воздухозабор может
осуществляться из смежных
помещении, оснащенных
вентиляционным отверстием,
сообщающимся с улицеи, как
описано выше, при условии, что это
не общие зоны здания,
пожароопасные помещения и не
спальни.
• Сжиженныи газ пропан-бутан
тяжелее воздуха и следовательно застаивается
внизу. По этои причине помещения, в которых
установлены баллоны с СНГ (сжиженным
натуральным газом) должны иметь вентиляционные
отверстия внизу, сообщающиеся с улицеи, для
удаления возможных утечек газа. Поэтому баллоны
с СПГ должны быть опорожнены или оставаться
частично заполненными; они не должны
размещаться или храниться в подземных
помещениях и хранилищах (подвалах, и т.д.).
Следует держать в помещении только один рабочии
баллон, расположенныи таким образом, чтобы он не
подвергался прямому воздеиствию источников
тепла (печеи, каминов и т.д.), которые могут
привести к нагреву баллона свыше 50°C.
Встроенныи монтаж
Газовые и газо-электрические варочные панели
оснащены системои защиты от чрезмерного перегрева
класса Х, поэтому кухонная плита может быть
установлена рядом кухонными мебельными
элементами, высота которых не превышает уровень
варочнои панели. Для правильного монтажа варочнои
панели необходимо соблюдать следующие меры
предосторожности:
• Кухонные элементы, расположенные рядом с
кухоннои плитои, высота которых превышает
уровень варочнои панели, должны находиться на
расстояние не менее 600 мм от края варочнои
панели.
• Вытяжка должна быть установлена в соответствии с
руководством по эксплуатации вытяжки и в любом
случае на высоте не менее 650 мм.
• Расположите навесные шкафы, прилегающие к
вытяжке, на высоте не менее 420 мм от рабочеи
поверхности кухни (см. рисунок).
Если варочная панель
устанавливается под навесным
шкафом, последнии должен
располагаться на высоте не
менее 700 мм от кухонного
топа (см. рисунок).
• Размеры ниши кухонного элемента должны
соответствовать рисунку. В крепежныи комплект входят
крепежные крюки для крепления варочнои панели на
кухоннои рабочеи поверхности толщинои от 20 до 40 мм.
Для надежного крепления варочнои панели
рекомендуется использовать все прилагающиеся крюки.
Установка
У аа
С
В
A
Примеры вентиляционных
отверстий для притока
воздуха для горения
В камин или в дымоход с медным
покрытием (для кухонных устройств
для приготовления пищи)
Непосредственно
в атмосферу
555 mm
55 mm
475 mm
600mm min.
600mm min.
700mm min.
