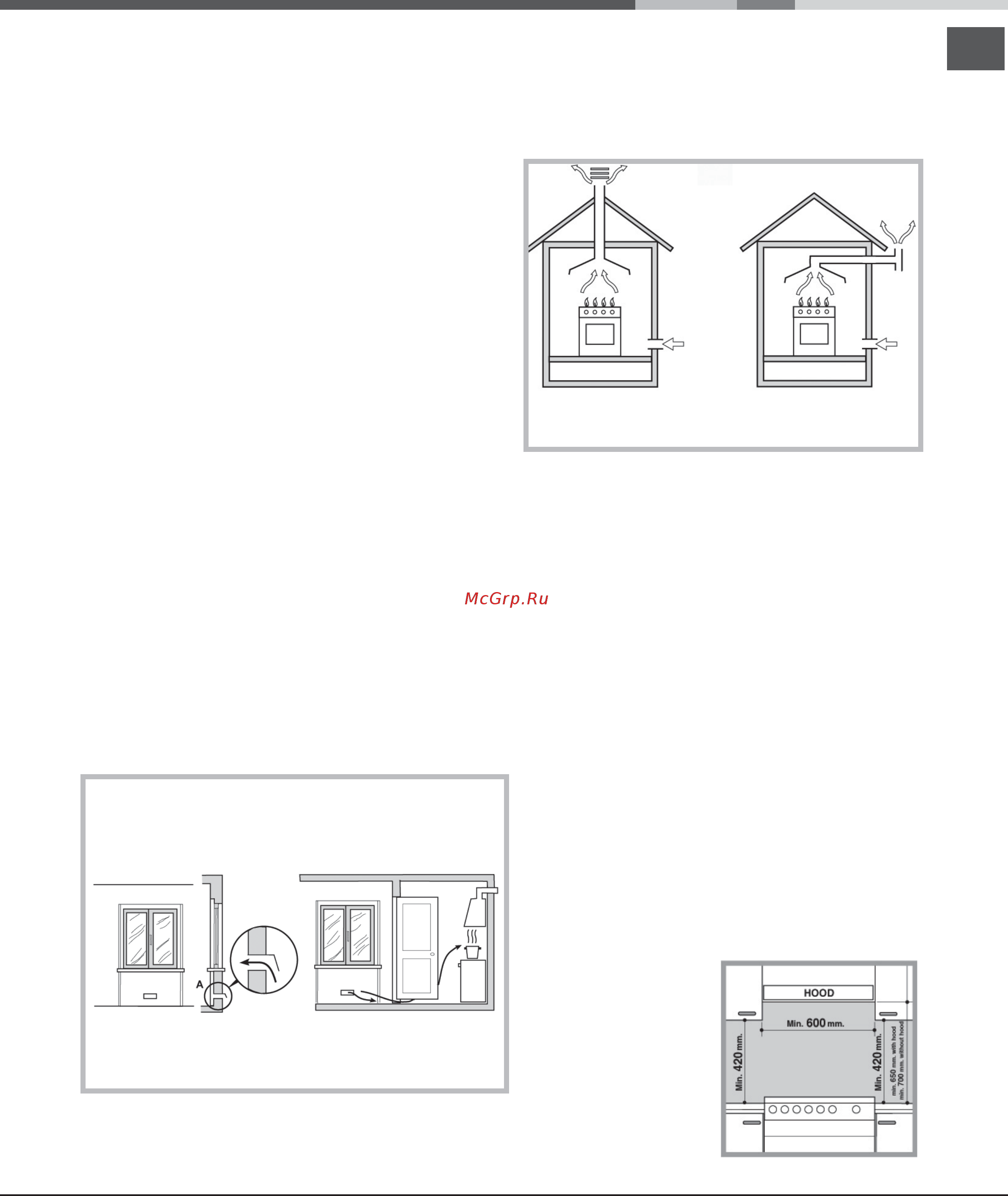

Установка Перед установкой и подключением вашего нового оборудования внимательно прочитайте данное ру ководство в нем содержатся важные сведения по установке безопасной эксплуатации и обслуживанию оборудования Сохраните руководство как источник справочной информации по оборудованию и для передачи воз можным новым владельцам Отвод отработанного воздуха Эффективное удаление продуктов сгорания будет обеспечено при использовании вытяжки подключен ной к наружному дымоотводу или электрического вентилятора автоматически включающегося каждый раз когда оборудование работает см рис Установка оборудования должна производиться квалифицированным персоналом в соответствии с приводимыми инструкциями Перед регулировкой или обслуживанием оборудо вания его следует отключить от электросети Вентиляция помещения В соответствии с действующими стандартами по установке газового оборудования плита может быть установлена только в помещениях с постоянной вен тиляцией Помещение должно иметь вентиляционную систему обеспечивающую удаление продуктов сго рания приток воздуха должен составлять не менее 2 м3 ч на каждый киловатт мощности устанавлива емого оборудования Труба идущая к входному вентиляционному отверстию защищенному решет кой должна иметь внутреннее поперечное сечение 100 см2 и проложена так чтобы исключить засорение в любой ее части рис А Если рабочая поверхность плиты не оснащена ус тройством безопасности входное вентиляционное отверстие должно быть увеличено на 100 с мини мальным поперечным сечением трубы 200 см2 Когда поток воздуха поступает из смежных помещений при условии что они не являются коммунальными частями здания пожароопасными помещениями или спальнями их входные вентиляционные отверстия также должны быть оснащены наружной воздухоот водной трубой как описано выше рис В А В Помещение Смежное требующее помещение вентиляции Сжиженный газ тяжелее воздуха и поэтому скапли вается внизу Помещения в которых устанавливаются баллоны со сжиженным газом должны быть осна щены наружной вентиляцией чтобы через нее мог уходить газ в случае утечки Нельзя устанавливать и хранить баллоны с газом в помещениях расположен ных ниже уровня пола в подвалах и полуподвалах Рекомендуем держать в кухне только используемый баллон и устанавливать его подальше от источников тепла духовок каминов печей и т п способных нагреть баллон до температуры выше 50 С Размещение и выравнивание Плита может быть установлена рядом с любой кухонной мебелью не превышающей оборудование по высоте Стена соприкасающаяся с задней частью оборудо вания должна быть сделана из невоспламеняющихся термостойких материалов выдерживать нагрев до 90 С Для правильной установки Разместите оборудование в кухне столовой но не в ванной комнате Пример обеспечения притока воздуха Увеличение зазора между дверью и полом для свободного прохода приточного воздуха После продолжительного использования оборудова ния желательно открыть окно или увеличить скорость работающего вентилятора Если рабочая поверхность плиты выше рядом стоящей кухонной мебели последняя должна нахо диться на расстоянии не менее 200 мм от оборудования Минимальное расстоя ние между рабочей поверхностью плиты и навесными шкафами полками должно со ставлять 420 мм Это расстояние следует оооооо о 3 ни
