ПЕРЕНАЛАДКА
12) ЗАМЕНА ЖИКЛЕРОВ
Конфорки можно приспособить к различным типам
газа путем установки жиклеров, соответствующих
тому типу газа, который вы используете. Жиклеры
прилагаются в комплекте или приобретаются в
авторизованных сервисных центрах. Для замены
жиклеров следует снять рассекатели, при помощи
торцевого ключа „В” открутить жиклер „А” (см.
рис. 14) и заменить его на жиклер,
соответствующий типу используемого газа.
Жиклер рекомендуется прикрутить потуже.
После того как мастер произвел
вышеописанную переналадку, ему следует
приступить к регулировке минимума, в
соответствии с инструкциями,
приведенными в разделе 11. Затем следует
установить пломбу на регулировочных
винтах и прикрепить к прибору взамен ранее
имевшейся новую табличку,
соответствующую новой регулировке газа,
произведенной на приборе. Эта табличка
находится в пакете с запасными форсунками.
Для удобства установщика ниже приводим таблицу
со следующими данными: расход газа, мощность
конфорок, диаметр жиклеров и рабочее давление
для разных типов газа.

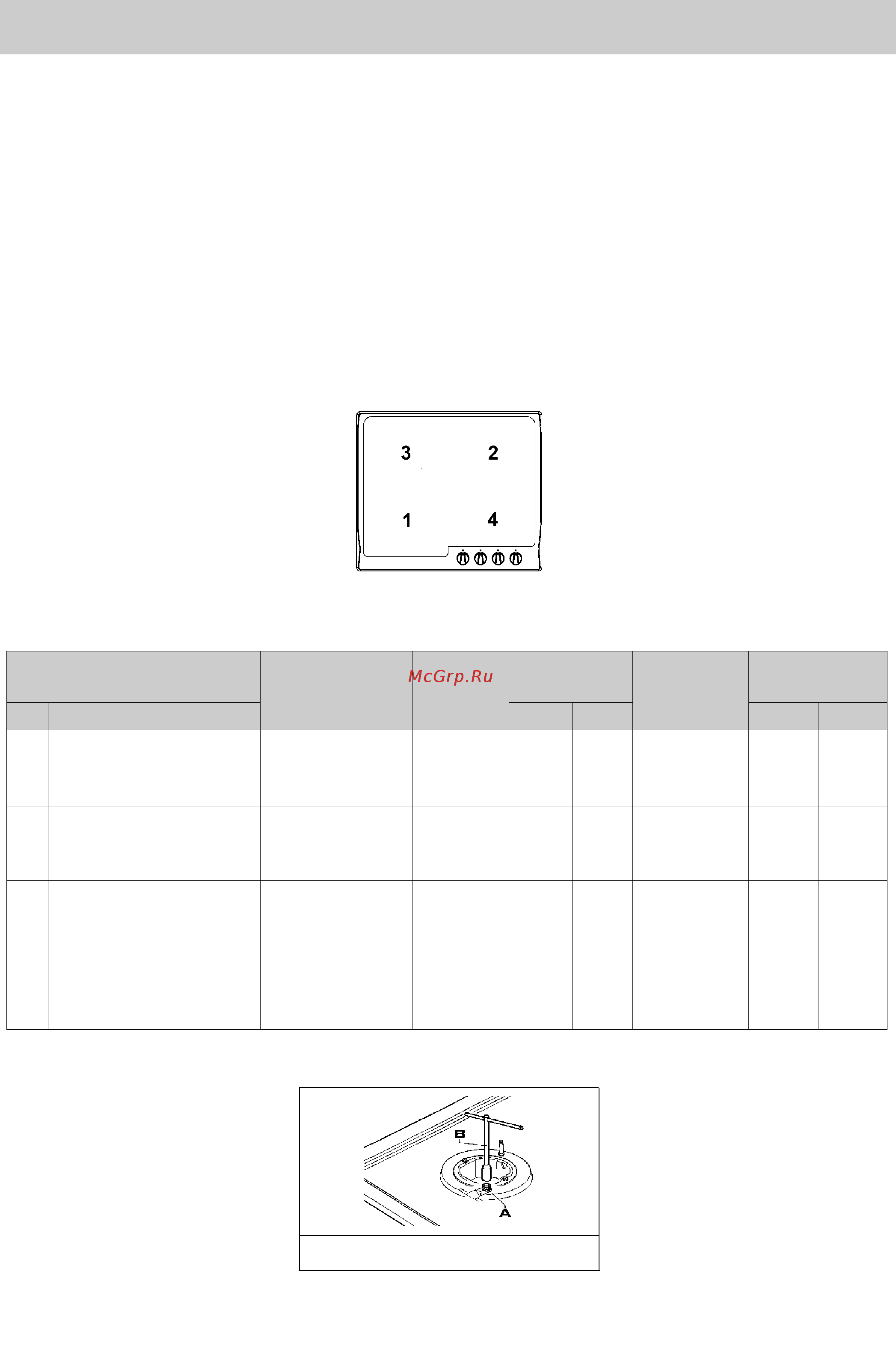

РАСПОЛОЖЕНИЕ КОНФОРОК
РИС. 14
12
ТАБЛИЦА
Конфорки
Газ
Рабочее
давление
мбар
СПОЖИВАННЯ
(МІН.)
Диаметр
жиклеров
1/100 mm
МощностьВт
№
НАЗВАНИЕ
г/ч л/ч Мин Макс
1
«тройная корона»
G30 - Сжиженный
G20 - Природный
G20 - Природный
30
13
20
225
297
295
85
128 Y
121 Y
1400
1400
1400
3100
2800
3100
2
Скоростная
G30 - Сжиженный
G20 - Природный
G20 - Природный
30
13
20
196
286
267
80
126 Y
117 S
800
800
800
2700
2700
2800
3
Полускоростная
G30 - Сжиженный
G20 - Природный
G20 - Природный
30
13
20
124
180
162
65
102 Y
97 Z
550
550
550
1700
1700
1700
4
Вспомогательная
G30 - Сжиженный
G20 - Природный
G20 - Природный
30
13
20
73
106
95
50
85 X
72 X
450
450
450
1000
1000
1000
