BEST PASC580 FPX [3/8] Наружной вытяжкой

Содержание

• Наружной вытяжкой 3

Похожие устройства

• BEST OFFSET 07F63006 Инструкция по эксплуатации
• Hyundai Niagara SWE1 H-SWE1-100V-UI068 Руководство по эксплуатации
• Midea E60TEW3V03 Черный Инструкция по эксплуатации
• Simfer B6GM12011 Нержавеющая сталь Инструкция по эксплуатации
• Nord DR 50 белый Инструкция по эксплуатации
• Ricci REO-610 WH Белый Инструкция по эксплуатации
• Hotpoint-Ariston LSTF9M117 Инструкция по эксплуатации
• Ricci РЕТРО RGO-620BG Бежевый Инструкция по эксплуатации
• Flama FG 2402 W Инструкция по эксплуатации
• Gorenje GBFU GBFU80EB6 Инструкция по эксплуатации
• Bosch HBN331S1R Черный Инструкция по эксплуатации
• Лысьва ЭП 301 коричневый Инструкция по эксплуатации
• Bosch HBA23B260 Черный Инструкция по эксплуатации
• Gefest ДА 602-02 В Бежевый Инструкция по эксплуатации
• Midea 65DME40011 Белый Инструкция по эксплуатации
• Hansa Simplex BOEI69422 Нержавеющая сталь Инструкция по эксплуатации
• Hansa Simplex BOEI68162 Инструкция по эксплуатации
• Bosch HBA23B250 Нержавеющая сталь Инструкция по эксплуатации
• Hansa FCGY52109 Инструкция по эксплуатации
• Bosch HBN331E1S Нержавеющая сталь Инструкция по эксплуатации

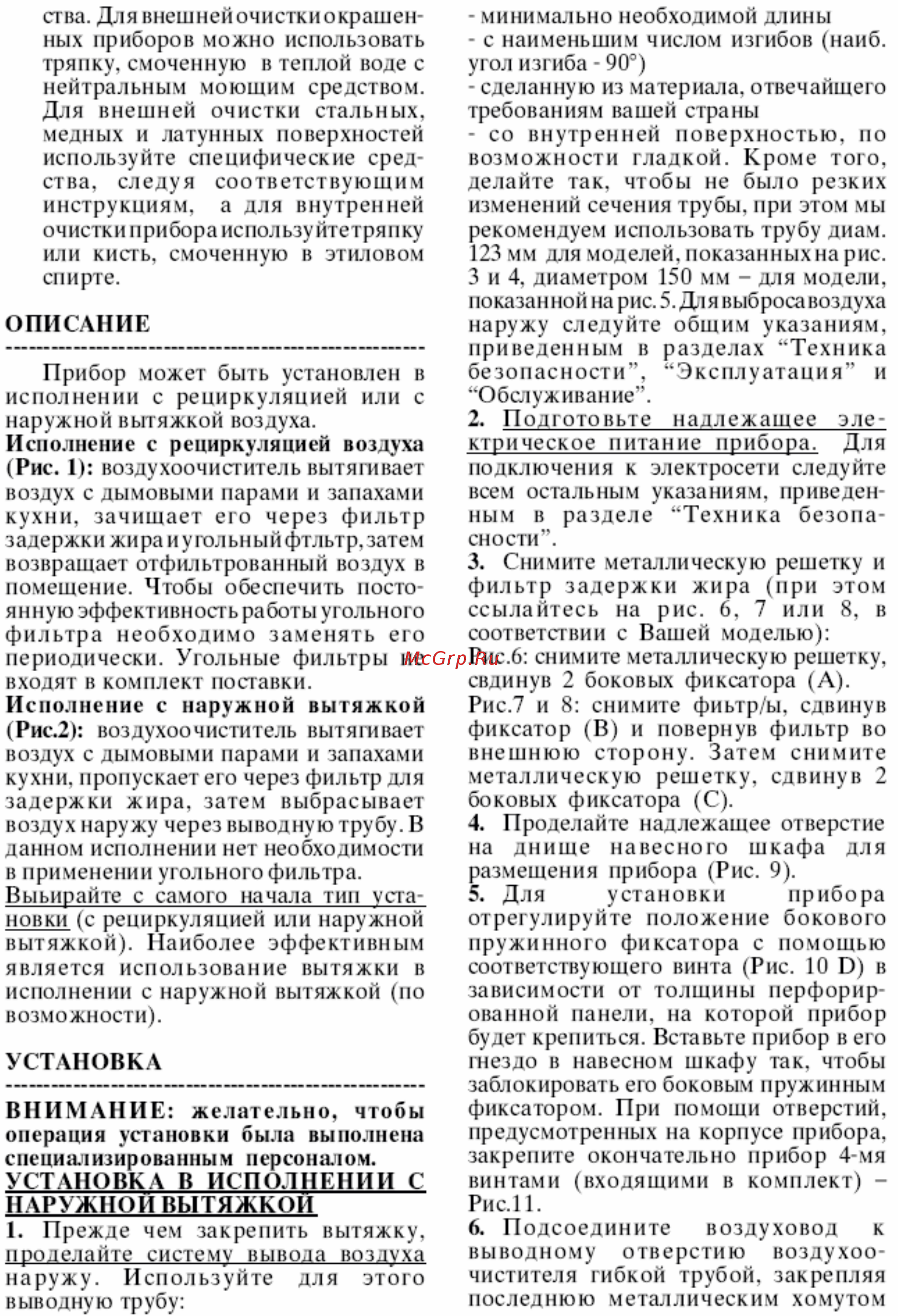

ства Для внешней очистки окрашен ных приборов можно использовать тряпку смоченную в теплой воде с нейтральным моющим средством Для внешней очистки стальных медных и латунных поверхностей используйте специфические сред ства следуя соответствующим инструкциям а для внутренней очистки при бора ист юл ьзу йтетряпку или кисть смоченную в этиловом спирте ОПИСАНИЕ Прибор может быть установлен в исполнении с рециркуляцией или с наружной вытяжкой воздуха Исполнение с рециркуляцией воздуха Рис II воздухоочиститель вытягивает воздух с дымовыми парами и запахами кухни зачищает его через фильтр задержки жира и у гол ьный фтлы р затем возвращает отфильтрованный воздух в помещение Чтобы обеспечить посто янную эффективность работы угольного фильтра необходимо заменять его периодически Угольные фильтры нс входяг в комплект поставки Исполнение с наружной вытяжкой Рис 2 воздухоочиститель вытягивает воздух с дымовыми парами и запахами кухни пропускает его через фильтр для задержки жира затем выбрасывает воздух наружу через выводную трубу В данном исполнении нет необходимости в применении угольного фильтра Выьирайте с самого начала тип уста новки с рециркуляцией или наружной вытяжкой Наиболее эффективным является использование вытяжки в исполнении с наружной вытяжкой ио возможности УСТАНОВКА ВНИМАНИЕ желательно чтобы операция установки была выполнена специализированным персоналом УСТАНОВКА В ИСПОЛНЕНИИ С НАРУЖНОЙ ВЫТЯЖКОЙ 1 Прежде чем закрепить вытяжку проделайте систему вывода воздуха наружу Используйте для этого выводную трубу минимально необходимой длины с наименьшим числом изгибов наиб угол изгиба 90 сделанную из материала отвечайщего требованиям вашей страны со внутренней поверхностью по возможности гладкой Кроме того делайте так чтобы не было резких изменений сечения трубы при этом мы рекомендуем использовать трубу диам 123 мм для моделей показанных на рис 3 и 4 диаметром 150 мм для модели показан ной на рис 5 Для выброса возд уха наружу следуйте общим указаниям приведенным в разделах Техника безопасности Эксплуатация и Обслуживание 2 Подготовьте надлежащее эле кгрическое питание прибора Для подключения к электросети следуйте всем остальным указаниям приведен ным в разделе Техника безопа сности 3 Снимите металлическую решетку и фильтр задержки жира при этом ссылайтесь на рис 6 7 или 8 в соответствии с Вашей моделью Рис 6 снимите металлическую решетку евдинув 2 боковых фиксатора А Рис 7 и 8 снимите фиьтр ы сдвинув фиксатор В и повернув фильтр во внешнюю сторону Затем снимите металлическую решетку сдвинув 2 боковых фиксатора С 4 Проделайте надлежащее отверстие на днище навесного шкафа для размещения прибора Рис 9 5 Для установки прибора отрегулируйте положение бокового пружинного фиксатора с помощью соответствующего винта Рис 10 D в зависимости от толщины перфорир ованной панели на которой прибор будет крепиться Вставьте прибор в его гнездо в навесном шкафу так чтобы заблокировать его боковым пружинным фиксатором При помощи отверстий предусмотренных на корпусе прибора закрепите окончательно прибор 4 мя винтами входящими в комплект Рис 11 6 Подсоедините воздуховод к выводному отверстию воздухоо чистителя гибкой трубой закрепляя последнюю металлическим хомутом 3
