Табл. 1
Горелка
Мощность,
кВт
Маркировка сопла
Природный газ
ном. давл. 1274 Па
Маркировка сопла
Сжиженный газ
ном. давл. 2940 Па
Большая
(передняя правая)
2,3 120 75
Средняя
(передняя левая и задняя
правая)
1,5 98 56
Малая
(задняя левая)
1,0 85 47
В Табл. 1 указана маркировка, которая соответствует диаметру отверстия сопла в
сотых долях миллиметра.
Внимание! Перед проведением любых операций или переводу прибора на
другой тип газа необходимо:
- убедиться, что все ручки управления находятся в выключенном положении;
- убедиться, что прибор полностью остыл;
- перекрыть общий кран подачи газа;
- при наличии в плите электрической части, отключить плиту от
электрической сети.
Замена сопел горелок рабочей поверхности плиты производится следующим
образом:
- Убрать решетки стола, крышки горелок, головки горелок.
- Используя торцевой трубчатый ключ размером 7 мм заменить сопла согласно
Табл. 1 (Рис. 7).
- Установить все детали в обратной последовательности.

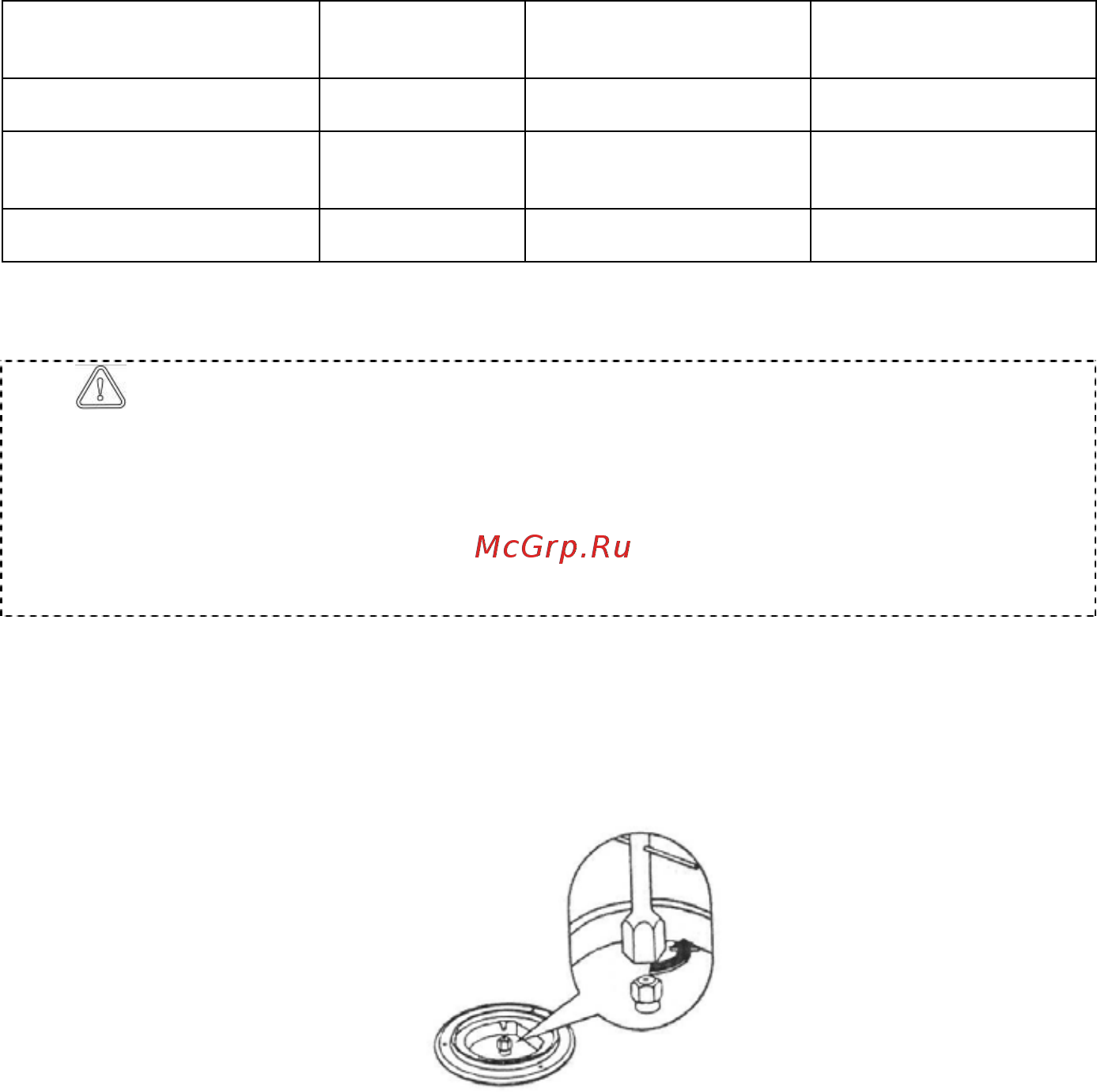

Рис. 7. Замена сопла горелки верхнего стола с помощью ключа 7 мм.
Регулировка малого пламени горелок рабочей поверхности плиты.
Винт малого пламени может располагаться в штоке крана, либо на его корпусе
(Рис. 8).
11
