- Не допускайте попадания влаги внутрь плиты, а так же заливания газовых
горелок.
- Не эксплуатируйте электроконфорку при появлении трещин на её
поверхности.
Внимание! Производитель не несет ответственности за поломки,
вызванные неправильной эксплуатацией плиты!
3 УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Внимание! Инструкции по установке и подключению плиты, а так же
по переводу её на другой тип газа даны только для специалистов
соответствующих организаций!
Установка плиты, её подключение, опробование в работе и техническое
обслуживание в процессе эксплуатации должны производиться с соблюдений
действующих стандартов и правил!
Перед подключением проверить, соответствуют ли условия подключения (вид
газа и давление газа) настройке прибора. Параметры настройки прибора приведены в
маркировке плиты.
1) Снимите плиту с деревянного поддона. Для этого открутите в нем 2 винта,
находящиеся снизу. При перемещении плиты запрещается поднимать ее за ручку
жарочного шкафа. Перемещение плиты производится при открытой дверке
за верх
жарочного шкафа.
2) Проверьте соответствие значений электрических параметров плиты и
электрической сети, а также наличие заземления.
3) На плите предусмотрен подвод газа, что позволяет присоединять её к
магистральному газопроводу с помощью гибкого шланга. На выходе газового
коллектора плиты расположена гайка с наружной цилиндрической резьбой G1/2",
предназначенная для подключения плиты к сетевому
газопроводу (см. Рис. 1).

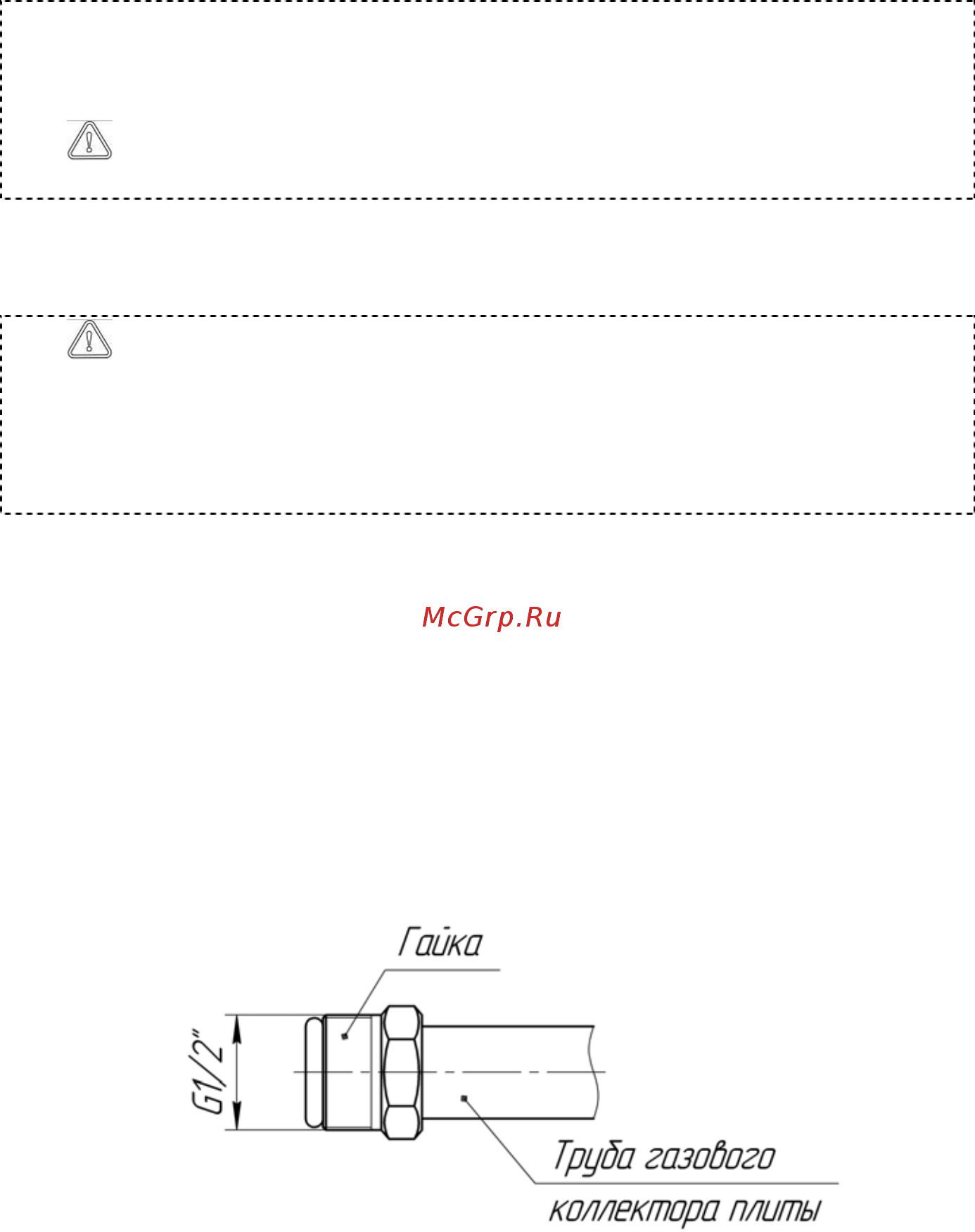

Рис. 1. Конструкция газового коллектора
6
