Daewoo DWD-MH1011 [8/18] Установка

Установка

Перед эксплуатацией

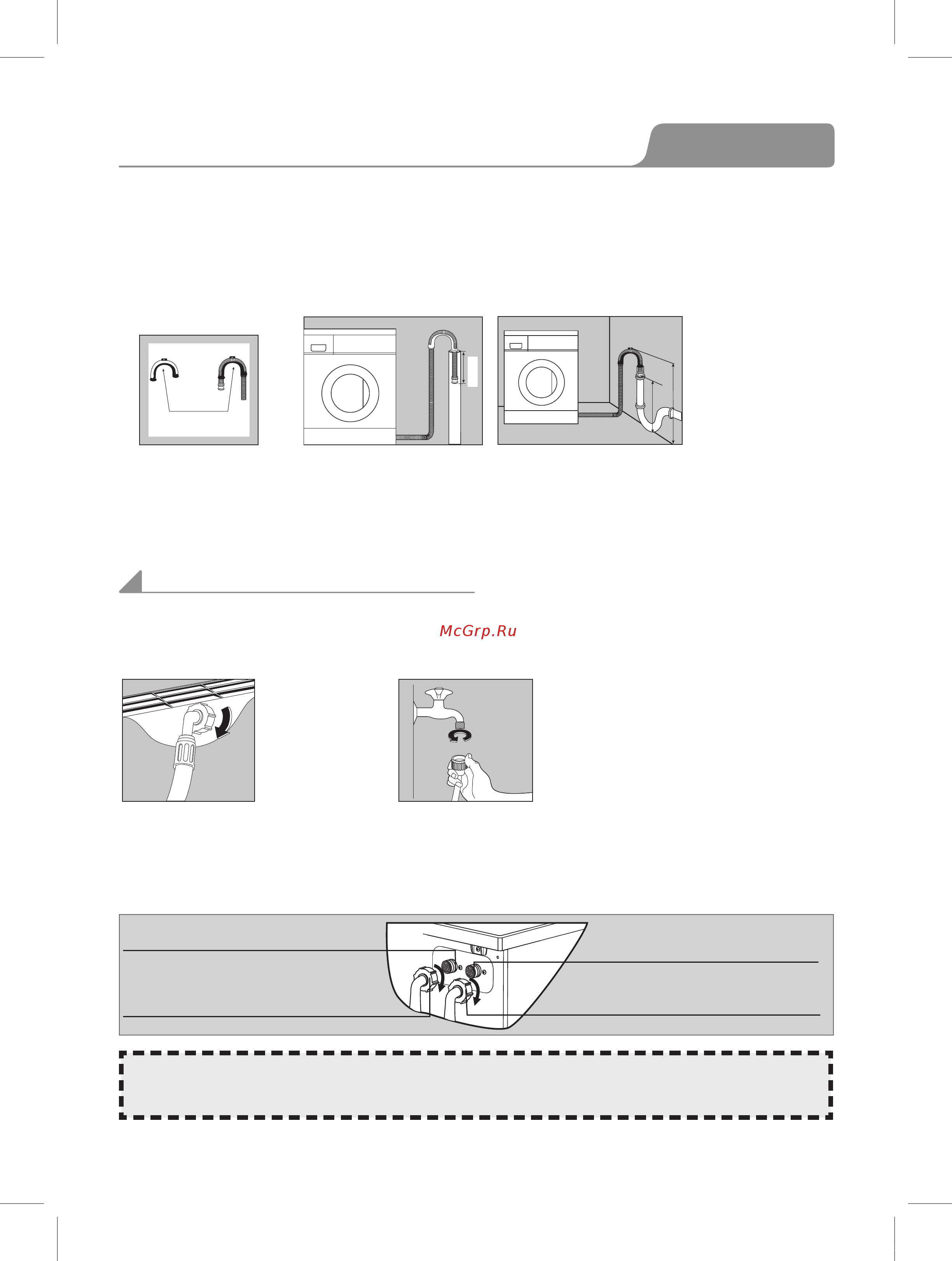

2. Подсоединение к отдельной трубе

Сначала сформируйте изгиб с помощью направляющей, которая входит в комплект поставки.

Закрепите сливной шланг на трубе. Внутренний диаметр трубы должен составлять около 38 мм,

таким образом, между сливным шлангом и трубой не будет воздушного зазора. Убедитесь, что

высота трубы составляет не более 90 см и не менее 60 см от пола.

Направляющая

30 см

60 см

90 см

водозаборный клапан для горячей воды с

красной отметкой

водозаборный клапан для холодной

воды

водозаборный шланг для холодной воды с

белой гайкой

водозаборный шланг для горячей воды с

красной гайкой

Подсоединение водозаборного шланга

Подсоедините водозаборный шланг, который входит в комплект поставки, к крану на 3/4” резьбы.

Не используйте бывшие в употреблении шланги. Подсоединение должно отвечать местным

гидротехническим и строительным нормам.

Если на задней панели есть только один водозаборный клапан, подсоедините его к крану

холодной воды. Если на панели два клапана, один подключается к крану холодной воды, а второй-

к крану горячей воды. См. рисунок ниже.

Примечание: Не все модели имеют клапан для подключения к крану горячей воды.
