6 720 818 716 (2016/11) Tronic 6000 T
10 | Монтаж
▶ Для гидравлического подключения бака-
водонагревателя используйте подходящие
комплектующие.

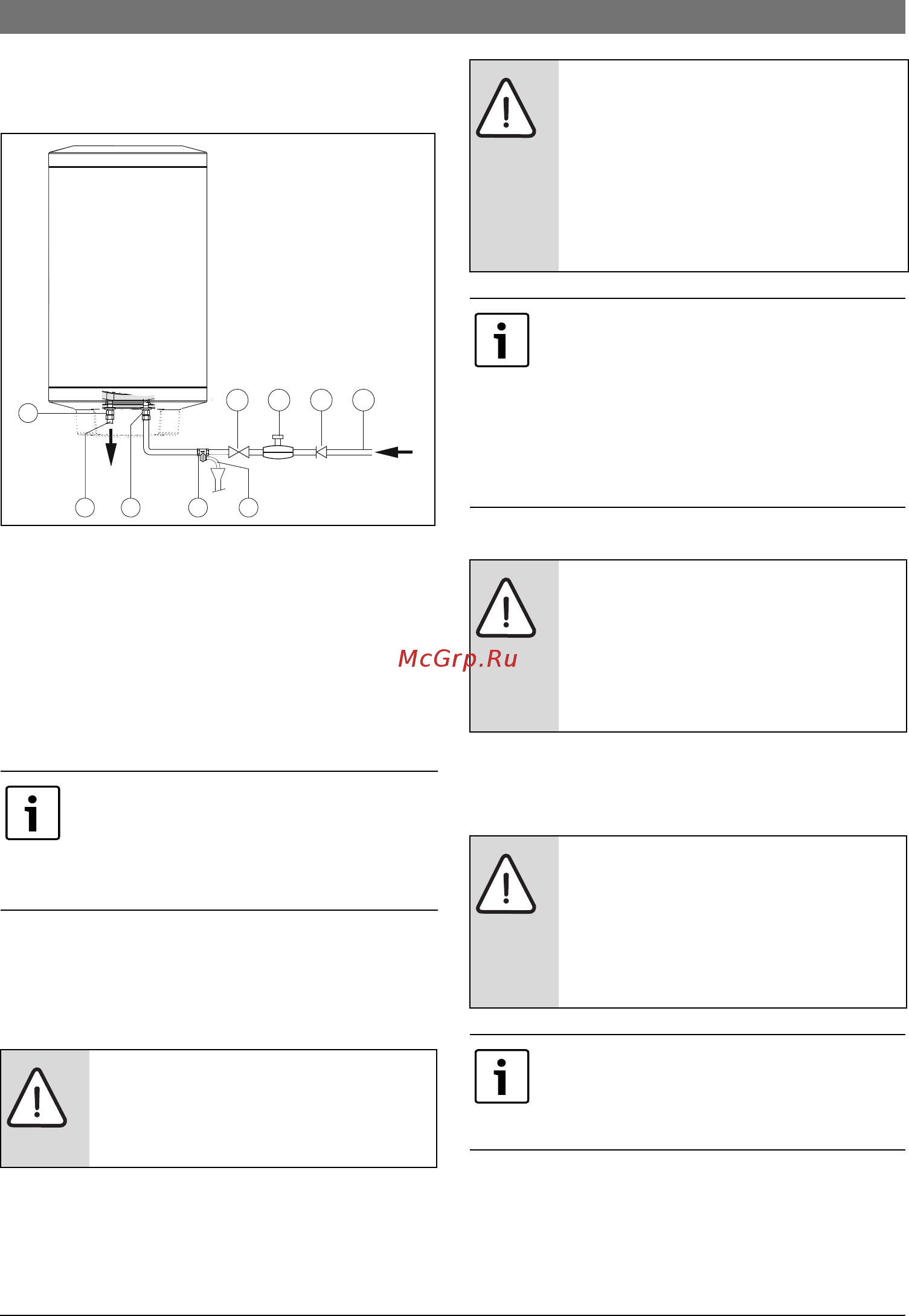

Рис. 9 Подключение воды
[1] Изолирующее резьбовое соединение
[2] Выход горячей воды
[3] Предохранительный клапан
[4] Подключение конусного сифона
[5] Запорный кран
[6] Редукционный клапан
[7] Обратный клапан
[8] Подключение к водопроводу
При опасности замерзания:
▶Выключите бак.
▶ Слейте воду из бака ( глава 6.3).
Предохранительный клапан
5.5 Электрический монтаж
Все регулирующие, контролирующие и защитные
устройства бака прошли усиленную проверку и готовы к
эксплуатации.
▶ Через розетку с заземлением подключите бак к
электросети.
Для предотвращения неисправностей,
вызванных неожиданными колебаниями
давления в водопроводной сети,
рекомендуется установить перед баком
обратный клапан (рис. 9, [7]).
OПACHO:
▶ Установите предохранительный
клапан на подводе холодной воды к
баку (рис. 9).
6720818520-06.1V
1
5678
3 421
УВЕДОМЛЕНИЕ:
НИКОГДА НЕ ПЕРЕКРЫВАЙТЕ СЛИВ
ВОДЫ ИЗ ПРЕДОХРАНИТЕЛЬНОГО
КЛАПАНА.
Между предохранительным клапаном и
входом холодной воды (справа)
электрического бака нельзя
устанавливать никакую арматуру.
Если давление воды превышает 80 % от
максимально допустимого давления бака
(6,4 бар), то установите редукционный
клапан (рис. 9).
При повышении давления в баке более
6,4 бар срабатывает предохранительный
клапан. Вода, вытекающая из клапана,
должна отводиться.
OПACHO:
Опасность удара электрическим током!
▶ Перед работами с электрикой
отключите бак от электросети
(выключите защитный автомат или
другим способом).
BHИMAHИE:
Электрическая защита!
▶ Согласно электросхеме для бака
требуется отдельное подключение,
автомат защиты от тока утечки 30 мA и
заземление.
Электрическое подключение должно
соответствовать действующим
национальным требованиям к
электромонтажу.
