6
RUS
ПОКАЗАТЕЛИ ДХ 416 ДХ 403 ДХ 507
Суммарная площадь для хранения продуктов, м
2
0,937 0,35 0,43
Количество производимого льда, кг/час 0,06 0,06 —
Габаритные размеры (рисунок Б.9), мм, не более:
высота / высота без петли верхней
ширина/ глубина
вариант поставки (таблица 2): ширина/ глубина
1454
574/625
—
861/850
501/532
501/553
861/850
501/532
501/553
Габаритное пространство - рабочие габаритные размеры
(рис. Б.8), мм: высота
ширина / глубина
вариант поставки (таблица 2): ширина/ глубина
1458
587/1162
—
865
516/1010
527/1010
865
516/1010
527/1010
Масса (нетто), кг, не более 49,5 28,0 28,5
ОКОНЧАНИЕ ТАБЛИЦЫ 1С
3 КОМПЛЕКТ ПОСТАВКИ
3.1 Перед дальнейшим чтением руководства посмотрите рисунки, расположенные после текстовой
части (приложение Б).
3.2 В комплект поставки входят упакованный холодильный прибор с набором комплектующих изде-
лий в соответствии с таблицей 2 и рисунками Б.1, Б.2, руководство по эксплуатации, сервисная книжка.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1 При эксплуатации холодильного прибора соблюдайте общие правила электробезопасности при
пользовании электроприборами.
4.2 Ваш прибор выполнен по степени защиты от поражения электрическим током класса 1. Если
вилка шнура питания не подходит к Вашей розетке, следует обратиться к квалифицированному элек-
трику для установки розетки с заземляющим контактом (производится за счет потребителя).
4.3 Перед включением холодильного прибора проверьте исправность розетки, вилки а также шнур
питания на отсутствие нарушений изоляции.
4.4 Не допускайте повреждения шнура питания и нарушения его контактов в вилке. При повреж-
дении шнура, его замену необходимо производить на соответствующий, полученный у изготовителя
или в сервисной службе. Во избежание опасности, замену шнура питания должны производить
только квалифицированные специалисты сервисной службы (специализированной мастерской). При
появлении признаков ухудшения изоляции электрооборудования (пощипывание при касании к ме-
таллическим частям) немедленно отключите холодильный прибор от электросети и вызовите
механика обслуживающей организации для выявления и устранения неисправности.
4.5 Не кладите на крышку 1 (рисунок Б.2) холодильного прибора электронагревательные устрой-
ства, от которых может загореться пластмасса.
Не допускайте попадания влаги на токоведущие части, расположенные сзади холодильного при-
бора.
4.6 Не реже одного раза в год с помощью сухой мягкой щетки или пылесоса очищайте от пыли
элементы конструкции, расположенные сзади холодильного прибора, предварительно вынув из ро-
зетки вилку шнура питания.
зетки вилку шнура питания.
зетки вилку шнура питания.
зетки вилку шнура питания.
!
4.7 ВНИМАНИЕ! В целях обеспечения пожарной безопасности:
- не подключайте холодильный прибор к электросети с неисправной защитой от токовых пере-
грузок;
- не используйте для подключения переходники, дополнительные розетки и удлинительные
шнуры;
- не производите замену элементов электропроводки с помощью лиц, не имеющих соответствую-
щего разрешения (лицензии);
- не устанавливайте в холодильный прибор электролампу освещения мощностью более 15 Вт.
4.8 По истечении срока службы холодильного прибора (см. сервисную книжку, гарантийные обя-
зательства) необходимо вызвать специалиста сервисной службы, который должен дать заключение о
возможности дальнейшей эксплуатации прибора и обязательно заменить все элементы его электропро-
водки. В противном случае вы можете подвергнуть опасности себя и окружающих.
4.9 В Вашем холодильном приборе используется хладагент R 600а- природный газ, ненанося-
щий вреда окружающей среде, но являющийся легковоспламеняемым, поэтому необходимо со-
блюдать дополнительные меры предосторожности:
!
- ВНИМАНИЕ! Не загромождайте вентиляционный зазор сзади холодильного прибора;
- ВНИМАНИЕ! Не используйте механические устройства или другие приспособления для ускорения
процесса размораживания, кроме рекомендованных изготовителем;
- ВНИМАНИЕ! Не повредите охладительный контур;
- ВНИМАНИЕ! Не используйте электроприборы внутри отделений для хранения продуктов, если
они отличаются от типов, рекомендованных изготовителем.
- ВНИМАНИЕ! При разгерметизации холодильной системы хорошо проветрите помещение и не
используйте открытое пламя.
31

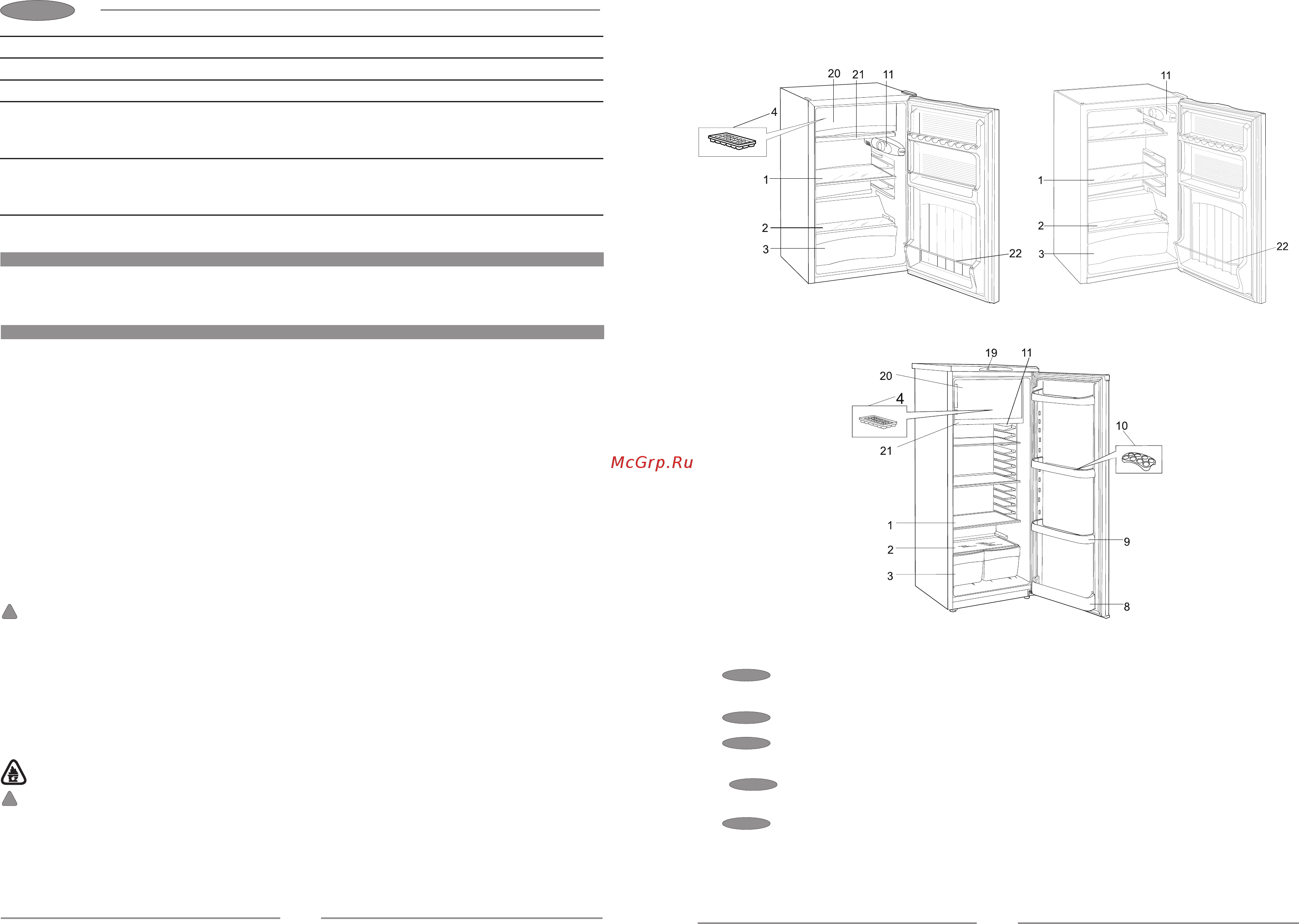

e) ДХ 403 f) ДХ 507
g) ДХ 416
11
- плафон и выключатель освещения/ плафон та вимикач освітлення/
жарықтандырушының плафоны жəне ажыратқыш;
14
- полка испарителя/ полиця випарювача/ буландырғыш текшесі;
19
- ручка датчика-реле температуры/ ручка датчика-реле температури/ температура
тетік-реле тұтқасы;
20
- низкотемпературное отделение (НТО)/ низькотемпературне відділення (НТВ)/
төмен температуралы бөлім (ТТБ);
- другие позиции - см. таблицу 2/ інші позиції - див. таблицю 2/ Басқа нұсқалар –
2-кестені қараңыз.
Рисунок Б.1 - Устройство холодильного прибора и расположение комплектующих изделий
Рисунок Б.1 - Будова холодильного приладу та розташування комплектуючих виробів
Б.1-сурет - Тоңазытқыштың құрылысы жəне кешендеуші бөлшектердің орналасуы
