- Органы управления и индикаторы -

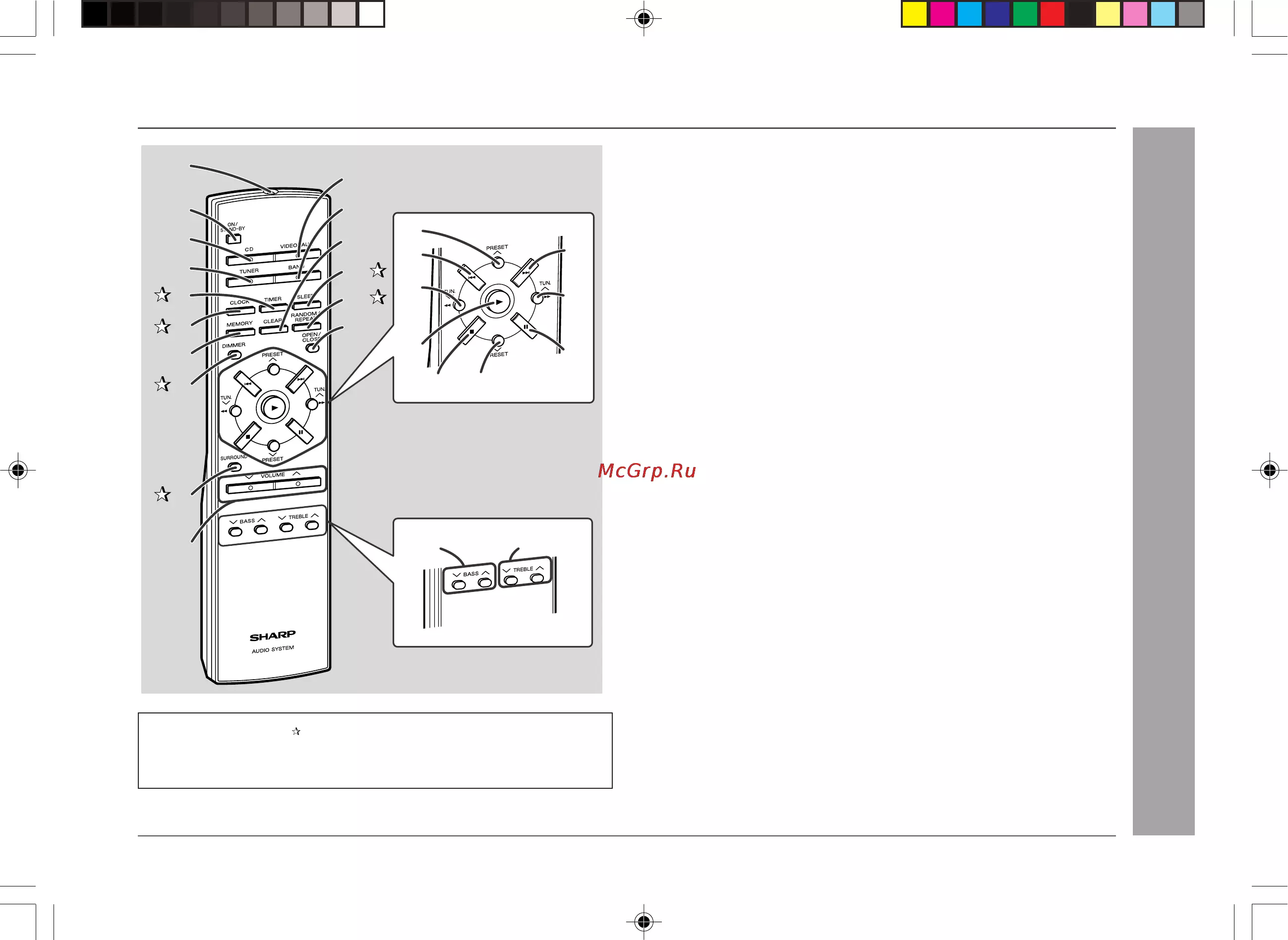

Органы управления и индикаторы (продолжение)

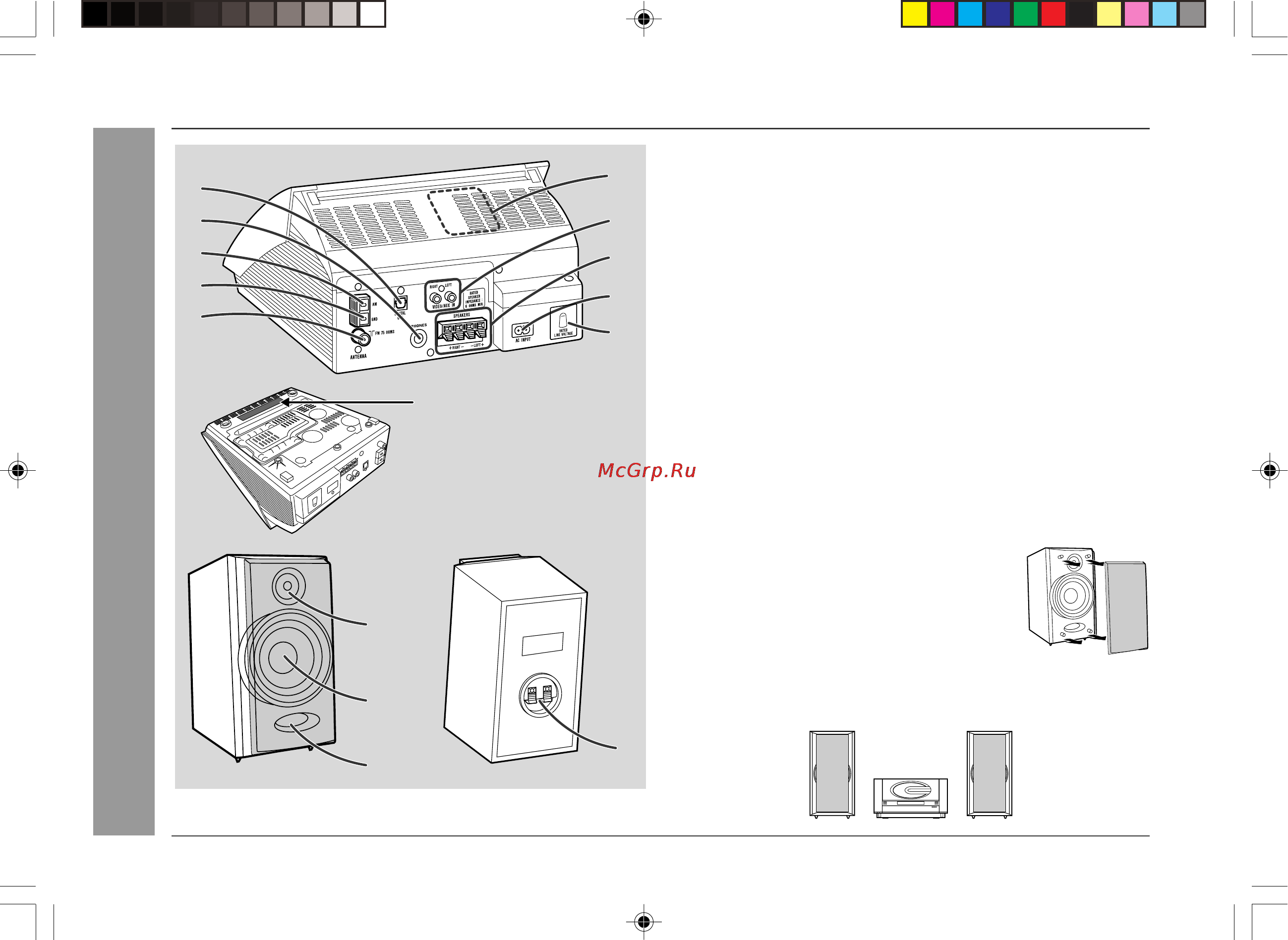

■ Задняя панель

Страница для справок

1. Гнездо цифрового выхода проигрывателя

компакт-дисков ................................................................... 24

2. Гнездо для подключения головных телефонов ........... 16

3. Клемма АМ-антенны.......................................................... 7, 8

4. Клемма заземления антенны .......................................... 7, 8

5. Гнездо для подключения ЧМ-антенны 75 Ом .............. 7, 8

6. Охлаждающий вентилятор .................................................. 3

7. Входные гнезда для подключения видеоаппаратуры/

вспомогательного оборудования (аудиосигнала) ........ 24

8. Клеммы для подключения акустической системы ... 7, 8

9. Входнoе гнездо

питания переменного тока ...................

7, 9

. Селектор напряжения переменного тока ......................... 9

■ Акустическая система

1. Громкоговоритель верхних частот

2. Громкоговоритель нижних частот

3. Канал отражателя для нижних частот

4. Клеммы акустической системы

Сетки громкоговорителей можно снять:

Убедитесь в том, что никакие предметы не

контактируют с мембранами

громкоговорителей, когда Вы снимаете сетки

громкоговорителей.

Размещение акустической системы:

Нет никакого отличия между правым и левым

громкоговорителями системами.

Левый громкоговоритель Правый громкоговоритель

Фирменная табличка

расположена на задней

стороне аппарата.
