РУССКИЙ ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ

Варочные панели FV6TGRZ, FV9TGRZ

Перед тем как приступить к рабо-

там по регулировке, следует обяза-

тельно отключить прибор от электро-

сети. По окончании регулировки или

настройки технический специалист

должен восстановить все

пломбы.

КРАНЫ

Регулировка «малого пламени»

Â Зажгите конфорку и установи-

те ручку в положение малого пламени

(рис. 1).

Â Снимите ручку M (рис. 12 и

12/A) крана, которая просто надвинута

на шток и ничем не закреплена. Бай-

пасный регулятор минимального рас-

хода может находиться рядом с кра-

ном (рис. 12) или внутри вала. В любом

случае, для регулировки расхода сле-

дует вставить небольшую отвертку D

в щель рядом с краном (рис. 12) или

в отверстие C внутри вала крана (рис.

12/А). Поверните дроссельный винт по

часовой или против часовой стрелки,

так чтобы расход газа соответствовал

положению малого пламени.

Пламя не должно быть слишком

маленьким: пламя, соответствующее

минимальному уровню, должно гореть

непрерывно и устойчиво. Установите

снятые части на место.

Обратите внимание на то, что опи-

санный выше процесс регулировки

относится только к конфоркам, пред-

назначенным для газа типа G20, в то

время как при регулировке конфорок

для газа типа G30 или G31 дроссель-

ный винт должен быть затянут полно-

стью.

ЗАМЕНА ЖИКЛЕРОВ

Для конфорок может быть выпол-

нена переналадка на различные типы

газа путем установки соответствую-

щих жиклеров. Чтобы выполнить за-

мену жиклеров, необходимо сначала

с помощью торцевого ключа В снять

рассекатели, затем вывернуть жиклер

А (см. рис. 13) и заменить его на жи-

клер, соответствующий типу использу-

емого газа.

Жиклер рекомендуется затянуть

потуже.

После замены всех жиклеров не-

обходимо отрегулировать конфор-

ки в соответствии с инструкциями из

раздела 9, после чего технический

специалист должен восстановить все

пломбы на регулировочных винтах

и предварительных регуляторах и

наклеить на прибор этикетку с ука-

занием новых данных по настройке

газового оборудования. Эта этикетка

поставляется в комплекте с запасны-

ми жиклерами. Пакет с жиклерами

и этикетками может быть включен в

комплект поставки, кроме того, жикле-

ры могут быть приобретены в офици-

альном сервисном центре.

Для удобства мы приводим табли-

цу с номинальными данными, в ко-

торой указаны также тепловые мощ-

ности конфорок, диаметр жиклеров

и рабочие давления для различных

типов газа.

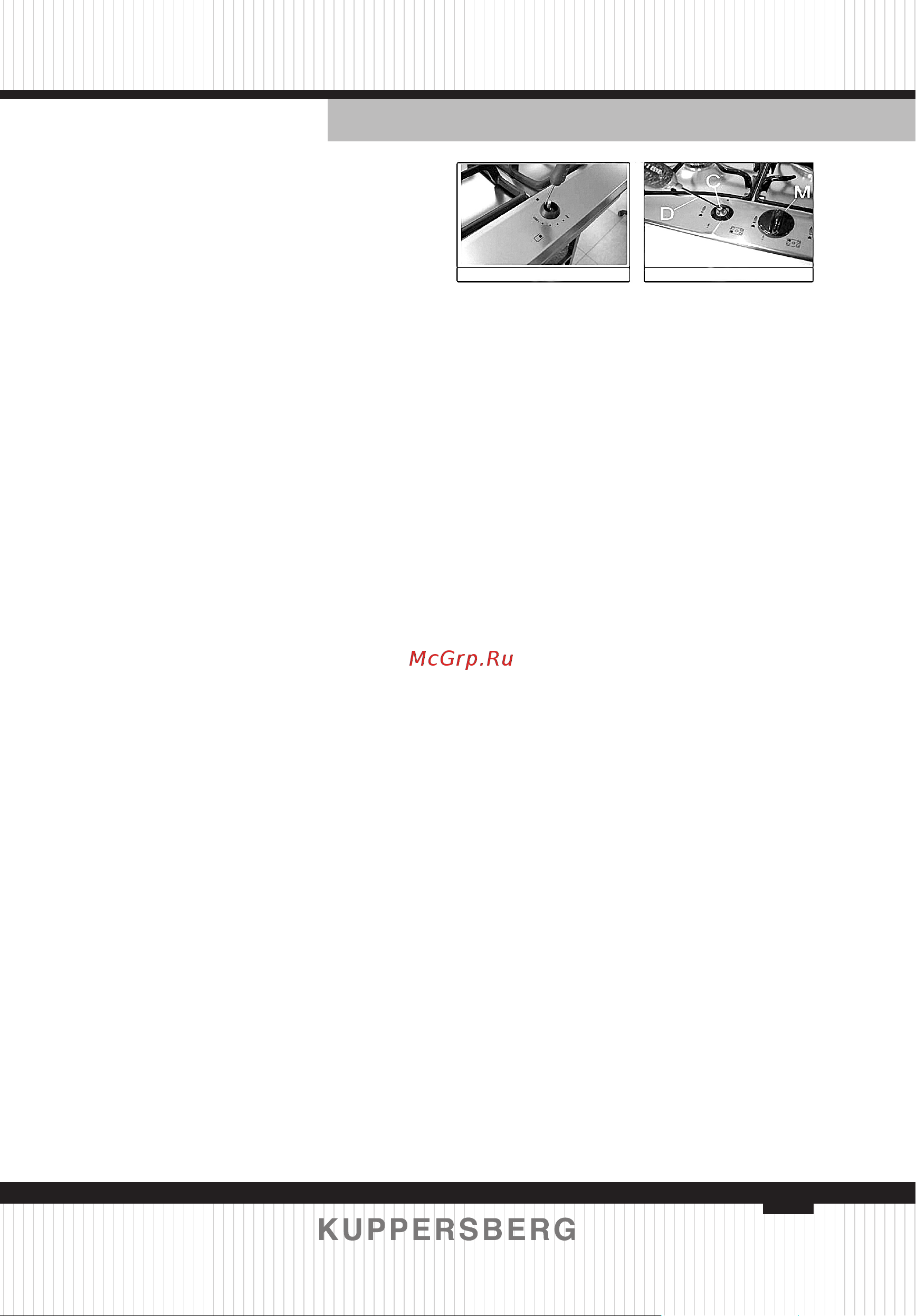

РИС. 12 РИС. 12/а
