Ресанта АСН-500Н/1-Ц 63/6/9 [3/8] В процессе выбора и эксплуатации приведенную зависимость

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1*. Диапазон входного напряжения, В

140-260

2. Мощность, потребляемая в режиме

холостого хода, при U

вх

= 220В, не более

3. Рабочая частота, Гц

50 Вт

50 / 60

4. Коэффициент мощности, не хуже %

0,97

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1*. Номинальная величина

выходного напряжения, В

2. КПД, % не менее

220±8%

3. Охлаждение естественное, воздушное

4. Время регулирования

5. Максимальная температура нагрева

5-7 мсек

рабочей обмотки автотрансформатора 70°С

6. Искажение синусоиды отсутствует

7. Высоковольтная защита, В 260±5

8. Класс защиты

9. Максимальная мощность

IP 20 (негерметизирован)

подключаемой нагрузки, при U

вх

>190В, Вт 500, 1000

*Характеристики отображаются с помощью вольтметра на лицевой панели:

при нажатой кнопке 3 (см. рисунок лицевой панели) отображается входное

напряжение, при отжатой – 220 В при работе стабилизатора в штатном

режиме.

ВНИМАНИЕ!

При выборе стабилизатора необходимо знать о том, что при

уменьшении входного напряжения увеличивается входной ток, а,

следовательно, уменьшается максимальная мощность автоматического

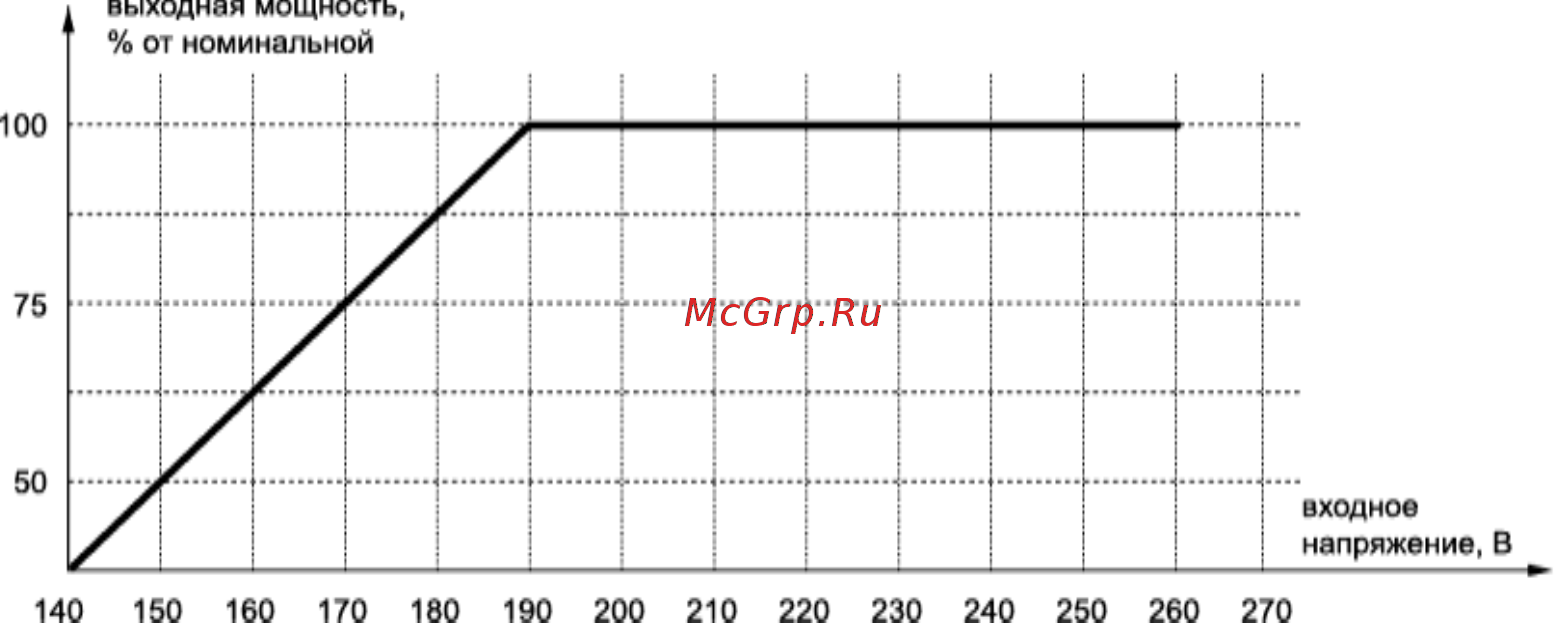

регулятора напряжения! Данная зависимость приведена на рис. 1

рис. 1

В процессе выбора и эксплуатации

приведенную зависимость..

стабилизатора необходимо соблюдать

Срок службы стабилизатора составляет 5 лет.
