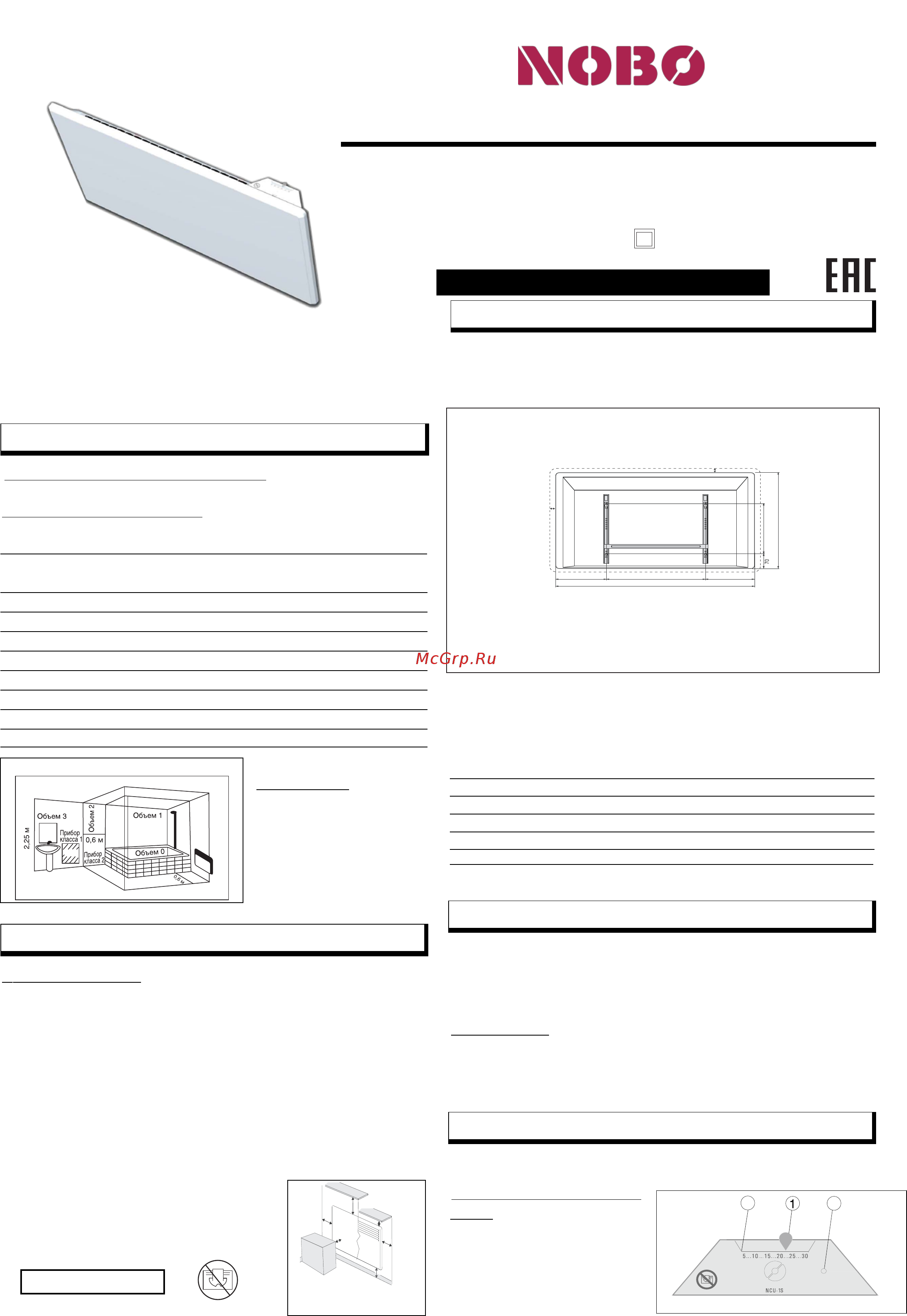

Поздравляем Вас с приобретением
электрического конвектора Nobo!
Перед началом использования прибора внимательно изучите
данное руководство и храните его в доступном месте.
Nobø Oslo является прибором:
– II класса электрозащиты, защищенным от брызг воды IP24
Управляющие регуляторы:
– Электронный термостат
–
Регулятор термостата
Объем защиты
Этот прибор может быть уста#
новлен в объеме 2 или 3 при
условии, что электрическое
питание будет защищено уст#
ройством защитного отклю#
чения (УЗО), равным 30 мА.
Установка прибора
Электрическая установка должна соответствовать требованиям нормы
NFC 15–100. Этот прибор класса II не соединяется с землей.
В большинстве случаев этот аппарат устанавливается таким образом,
чтобы производимое тепло перемешивало максимальный объем воздуха.
Прибор должен быть зафиксирован в соответствии с действующими пред#
писаниями.
Он должен устанавливаться таким образом, чтобы выключатель и другие
механизмы не могли соприкасаться с человеком, принимающим ванну
или душ.
Если вентиляционные отверстия прибора заблокированы, существует
риск перегрева.
Таким образом, категорически запрещается накрывать или затыкать вход#
ные или выходные отверстия (решетки) воздуха, ввиду опасности несчаст#
ного случая или порчи прибора.
Избегать расположения за занавесками, дверьми
или под отверстием, пропускающим воздух.
Соблюдать минимальные расстояния установки
на полу, на поверхностях, у мебели и т.д.
(рис. 1).
Чтобы облегчить установку и сохранить минимальное расстояние 150 мм от
нижней поверхности аппарата до пола, необходимо:
– освободить кронштейн с двумя лапами от аппарата;
– использовать кронштейн, поставленный на пол около стены, в качестве
маркировки установочных размеров.
– переставить кронштейн так, чтобы нижние установочные отверстия
аппарата и отмеченные Вами точки совпали;
– проверить горизонтальное положение кронштейна, затем отметить и
просверлить 4 отверстия;
– поместить кронштейн на стену и закрепить его при помощи 4 винтов
диаметром 5,5 мм. максимум
Мощность, Вт 250 500 750 1000 1250 1500 2000 2400
Сила тока (А)
3,3 4,3 5,4 6,5 8,7
A 525 625 675 925 1025 1125
B 163 213 213 263 213 263
C 200 200 300 400 600 600
Обогреватель не следует устанавливать в непосредственной близости от
розетки сетевого электроснабжения. В случае уст
ановки прибора во
влажном помещении необходимо использовать устройство защитного
отключения (УЗО).
Электрическое соединение не требует демонтажа прибора.
Подключение
Конвектор комплектуется двухжильным шнуром электропитания с вилкой
В случае неисправности шнура электропитания н
аправьте изготовителю
извещение. Отдел послепродажного обслуживания или другой уполно#
моченный сотрудник примет соответствующие меры.
Электронное управление этого прибора реализовано так, чтобы его эксплуа#
тация была максимально экономичной и удобной.
1)
ХАРАКТЕРИСТИКИ
Nobø OSLO NTE4
Электрический обогреватель
(конвектор)
230-250 В ~ IP24
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Мощность Напряжение
Сила тока
Высота Ширина Толщина
500 220–230 2,2 400 525 60
750 220–230 3,3 400 625 60
1000 220–230 4,3 400 675 60
1250 220–230 5,4 400 925 60
1500 220–230 6,5 400 1025 60
2000 220–230 8,7 400 1125 60
рис. А
2)
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
3)
УСТАНОВКА И ФИКСАЦИЯ
Рис. 3
(размеры в мм)
4)
ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
ВАЖНО!
5)
ФУНКЦИОНИРОВАНИЕ
Рис.1
Рис.
2
(H)
(A)
B
BC
A
20
400
200
Мин.
200 мм
Мин.
50 мм
Мин.
10 мм
Мин.
50 мм
Мин.
50 мм
NT
NF
Мин.
30 мм
250 220–230 1,4 400 425 60
2400
220–230 10,9 400 1425 60
2,2
425
113
200
1,4
8,7
1425
213
1000
Блок управления прибора
Рис. 4
–
Регулятор температуры (1)
–
Индикатор работы (3)
–
Шкала регулятора
температуры (2)
Рис.4
3
2
мм
В
мм
А
Вт
мм
