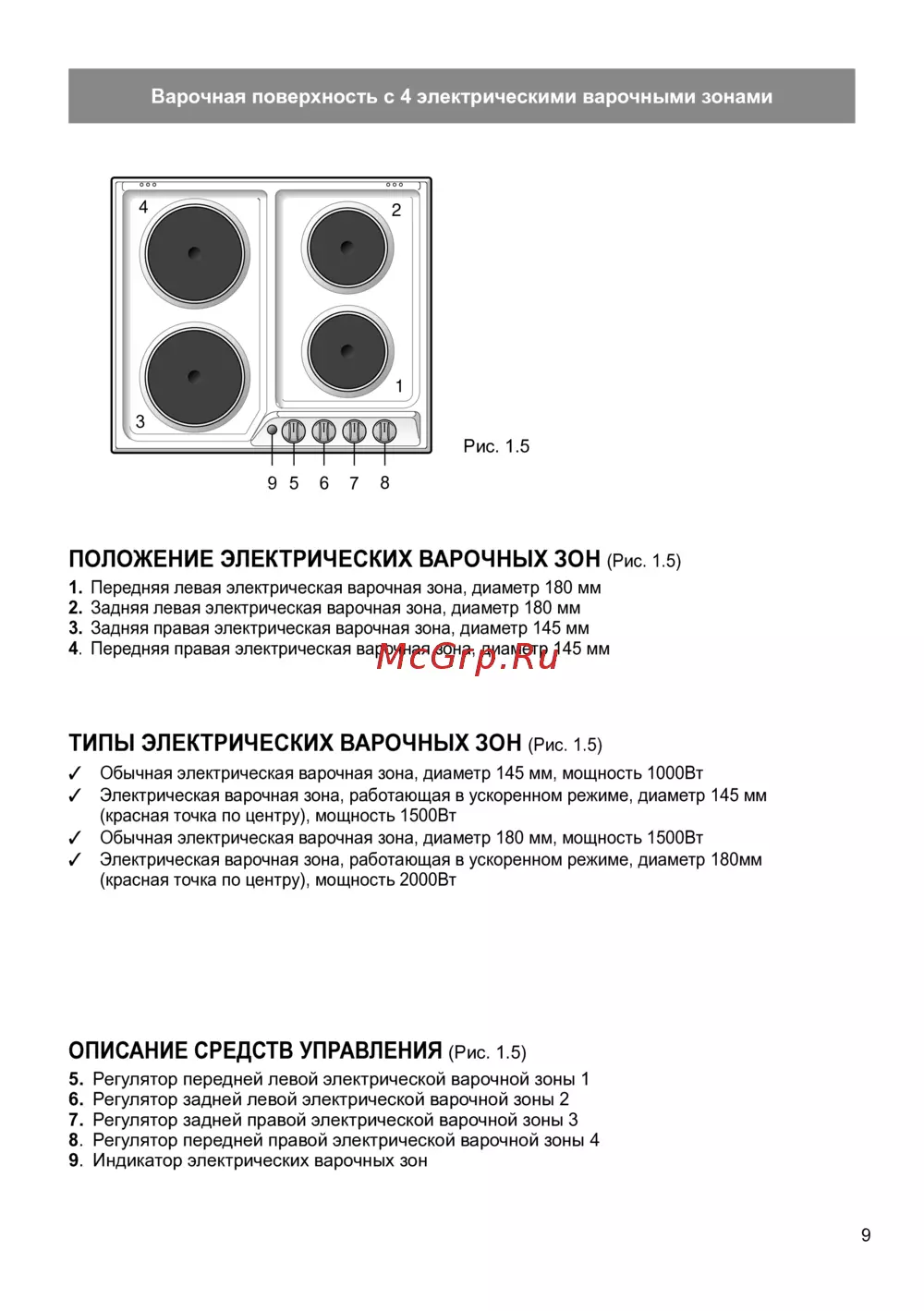

Варочная поверхность с 4 электрическими варочными зонами

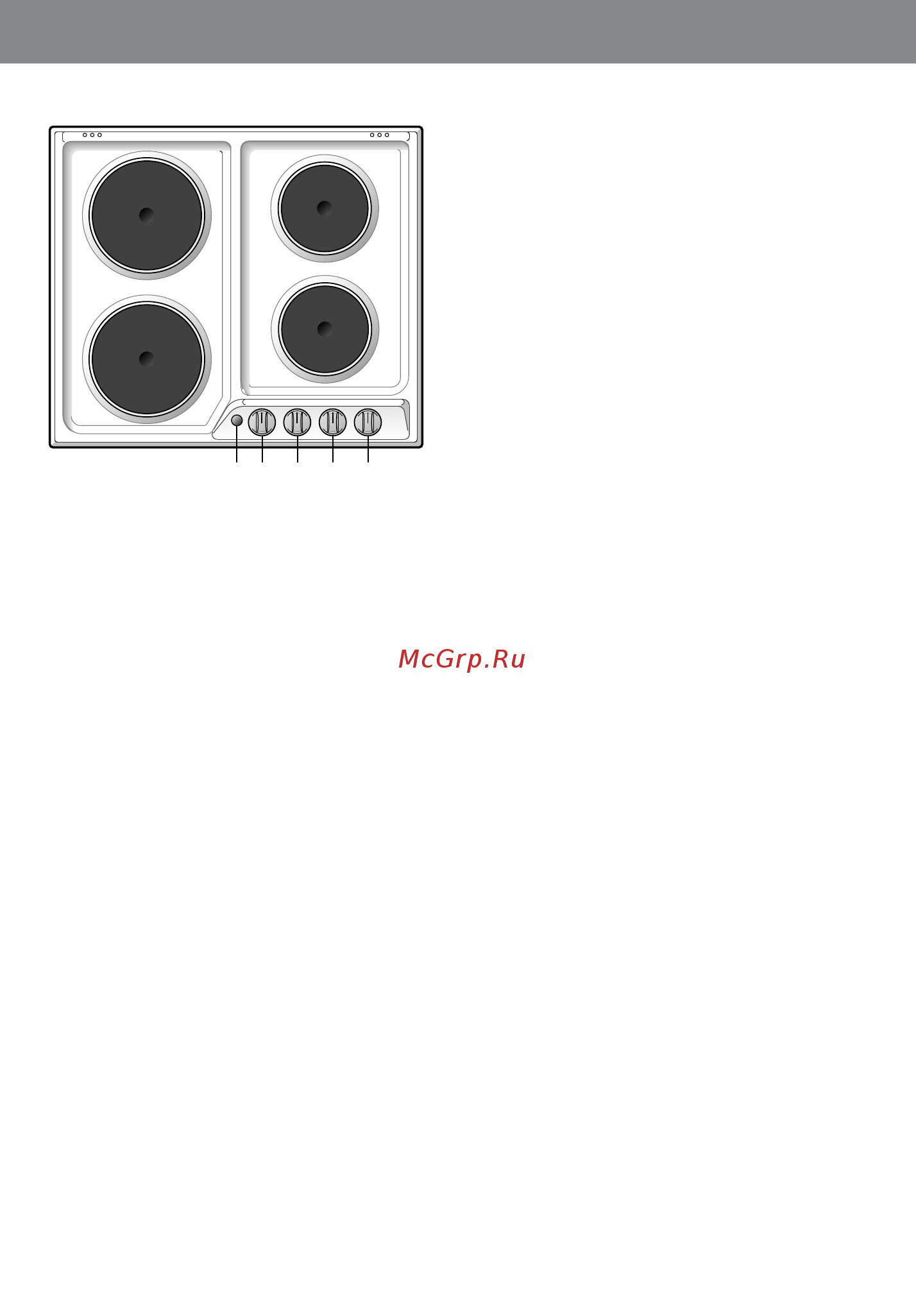

Рис. 1.5
ПОЛОЖЕНИЕ ЭЛЕКТРИЧЕСКИХ ВАРОЧНЫХ ЗОН (Рис. 1.5)
1. Передняя левая электрическая варочная зона, диаметр 180 мм
2.
Задняя левая э
лектрическая варочная зона, диаметр 180 мм
3. Задняя правая э
лектрическая варочная зона, диаметр 145 мм
4. Пере
дняя правая электрическая варочная зона, диаметр 145 мм
ТИПЫ ЭЛЕКТРИЧЕСКИХ ВАРОЧНЫХ ЗОН (Рис. 1.5)
✓ Обычная электрическая варочная зона, диаметр 145 мм, мощность 1000Вт
✓ Электрическая варочная зона, работающая в ускоренном режиме, диаметр 145 мм
(красная т
очка по центру), мощность 1500Вт
✓ Обычная электрическая варочная зона, диаметр 180 мм, мощность 1500Вт
✓ Электрическая варочная зона, работающая в ускоренном режиме, диаметр 180мм
(красная т
очка по центру), мощность 2000Вт
ОПИСАНИЕ СРЕДСТВ УПРАВЛЕНИЯ
(Рис. 1.5)
5. Регулятор передней левой электрической варочной зоны 1
6.
Регулятор задней левой электрической варочной зоны 2
7.
Регулятор задней правой электрической варочной зоны 3
8
. Р
егулятор передней правой электрической варочной зоны 4
9. Индик
атор электрических варочных зон
