Установка вытяжки для работы в режиме вентиляции:

При таком способе монтажа вытяжка осуществляет отвод отработанного воздуха из

помещения через вентиляционную шахту или наружную стену здания.

С этой целью необходимо приобрести соединительную воздуховодную трубу (гофру)

диаметром 120 мм, соответствующую действующим нормативам противопожарной

безопасности.

Прибор снабжен 2 отверстиями выхода воздуха: один в верхней части, а другой в задней.

Используйте одно из них в зависимости от ваших потребностей. В комплект также входит

переходной фланец - соединительное кольцо, к которому подсоединяют воздуховодную

трубу, и заглушка для закрытия неиспользуемого отверстия для выхода воздуха.

• Извлеките угольные фильтры, если они установлены.

• Найдите 2 регулировочных болта.

• Поверните болты по часовой стрелке до упора, таким образом, будут перекрыты

отверстия выхода воздуха, предназначенные для режима рециркуляции.

• Соедините воздуховод с вытяжкой с помощью соединительного фланца и

вентиляционным отверстием.

• Установите заглушку в свободное отверстие.

Переход от режима вентиляции к рециркуляции (фильтрации).

Для того чтобы вытяжка работала в режиме рециркуляции (фильтрации) необходимо

дополнительно приобрести комплект угольных фильтров (если они не были поставлены

ранее), по одному угольному фильтру на каждый двигатель.

Фильтры с активированным углем необходимы для очистки воздуха, возвращаемого в

помещение через отверстия на передней стороне вытяжки.

Угольные фильтры не очищаются, а подлежат замене на аналогичные каждые 4-6 месяцев в

зависимости от износа.

Установка прибора в режиме рециркуляции.

• Извлеките алюминиевые фильтры и найдите два регулировочных болта.

• Поверните болты против часовой стрелки до их выхода.

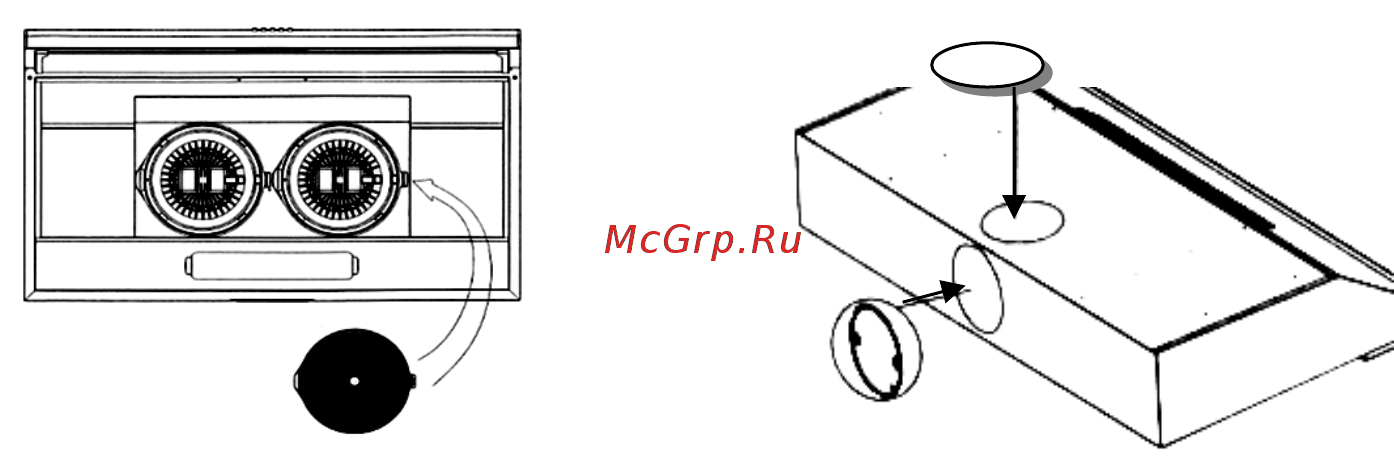

• Установите 1 или 2 (в зависимости от количества двигателей) угольных фильтра на

вытяжное устройство, расположенное во внутренней части вытяжки, строго по центру

защитной решетки двигателя и поверните их на 90° до упора.

• Закройте заглушками верхнее и заднее отверстия для выхода воздуха.
