Модели THC WS3 5М

1. Тепловая завеса рассчитана на подключение стационарно к элек-

трической сети переменного тока с однофазным напряжением 220В~

(допустимые колебания напряжения от 198В~ до 242В~)

и контуром заземления.

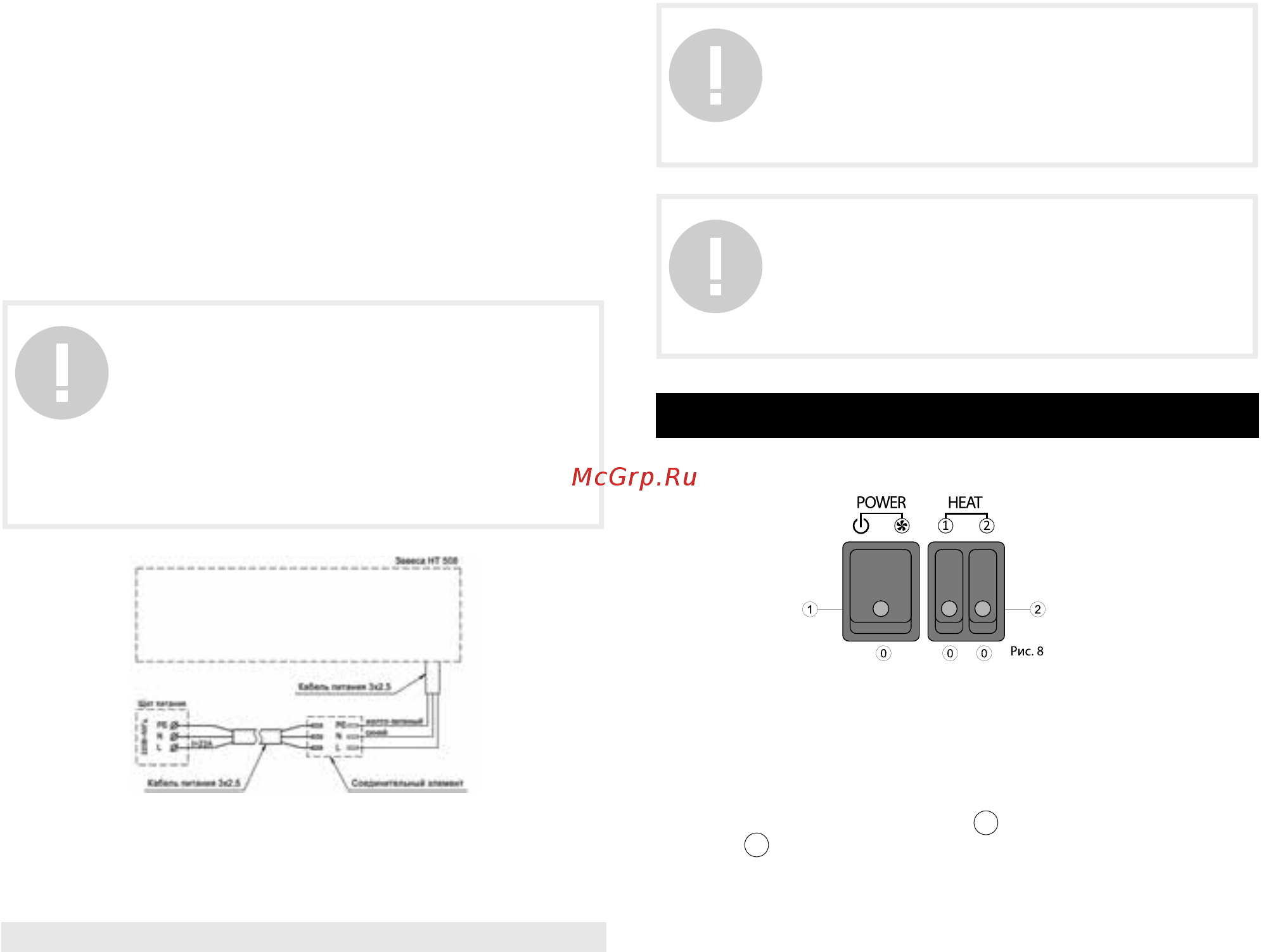

2. Подключение к стационарной электросети производится в соот-

ветствии со схемой, указанной на рис. 5 и на корпусе завесы.

3. Жилы кабеля, идущего от источника питания необходимо соеди-

нить с жилами силового кабеля, выведенного из корпуса завесы с

помощью клеммной колодки или специальных соединительных зажи-

мов, обеспечивающих надежную изоляцию и фиксацию проводов (в

комплект поставки не входят).

1. Выключатель вентилятора

Используется для включения/выключения электродвигателя венти-

лятора.

2. Двухклавишный выключатель режимов мощности нагрева.

Используется для выбора следующих режимов мощности нагрева:

режим низкой мощности нагрева («

»), режим высокой мощности

нагрева («

»).

ВНИМАНИЕ!

1. Электрический провод, подводимый к завесе от

щита питания должен иметь сечение жилы не менее

2,5 мм2 (для медного провода).

2. В щите питания должен быть установлен авто

матический выключатель, рассчитанный на номи-

нальный ток 25А, для защиты электропроводки от

перегрузок.

ВНИМАНИЕ!

Пульт управления должен располагаться вне зоны

воздушного потока завесы, иначе работа терморегу

лятора будет зависеть от температуры воздушного

потока.

ВНИМАНИЕ!

Работы по подключению пульта производить до

подключения завесы к стационарной электросети,

иначе кабель управления будет находиться под на

пряжением.

Рис. 4

7. УПРАВЛЕНИЕ ТЕПЛОВОЙ ЗАВЕСОЙ

Панель управления

Рис. 5
