Kuppersberg FQ7TG B [14/16] Page 14

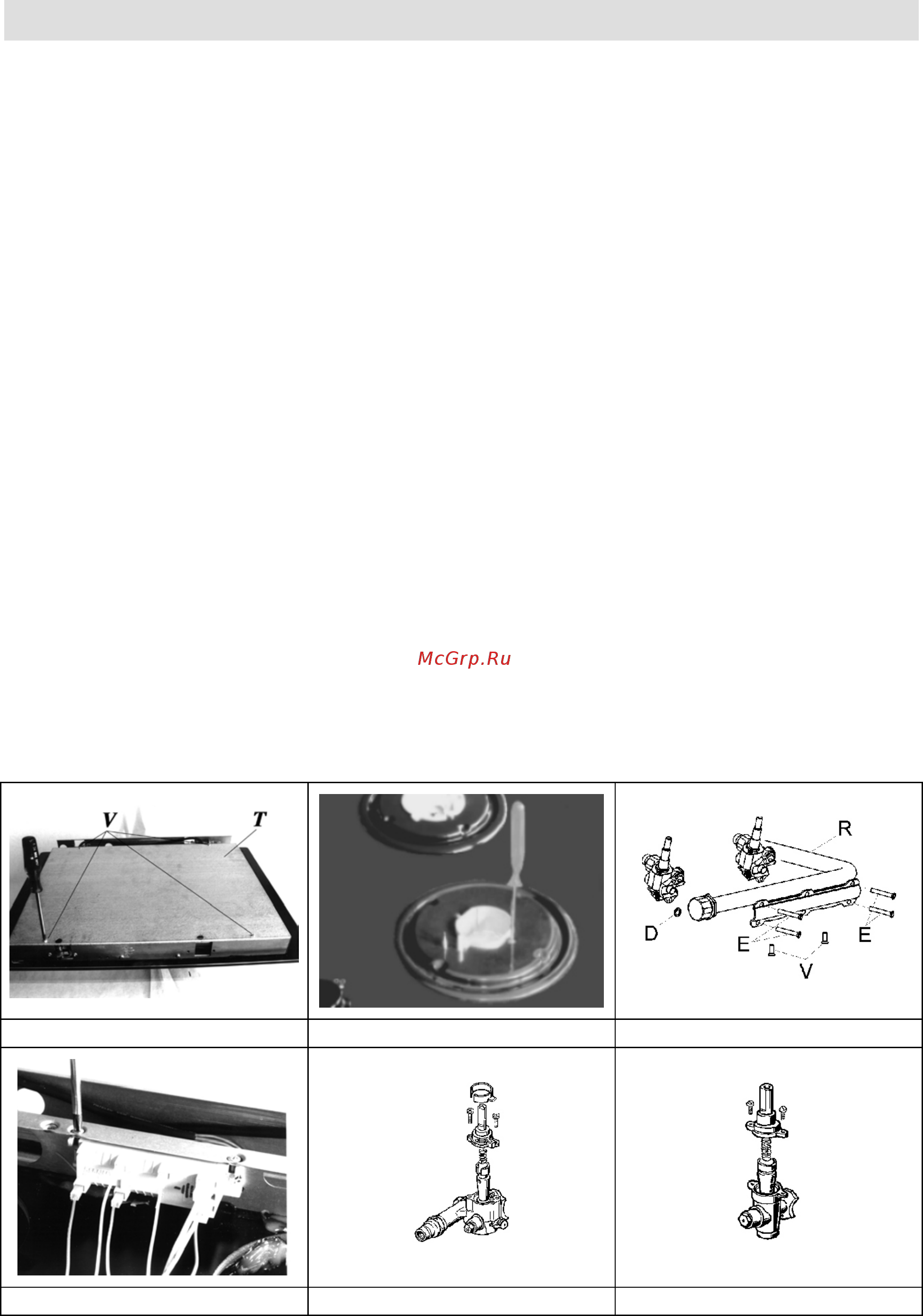

рис. 16

ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ

Перед тем, как преступить к каким-либо операциям по текущему

обслуживанию, перекройте газ и отключите прибор от электросети.

12) ЗАМЕНА ДЕТАЛЕЙ ВАРОЧНОЙ ПОВЕРХНОСТИ

Для замены деталей варочной поверхности сначала необходимо вынуть саму

варочную поверхность из мебели, в которой она установлена, перевернуть

варочную поверхность, открутить винты «V» и снять элемент «Т» (см. рис. 16).

После выполнения вышеописанных операций, можно приступить к замене

конфорок (рис. 17), вентилей (рис. 18) и электрооборудования (рис. 19).

Рекомендуется менять прокладку «D» каждый раз при замене вентиля для

обеспечения полной герметичности.

Смазка вентилей (см. рис. 20-21)

Если стало трудно поворачивать вентиль, следует как можно быстрее смазать его,

руководствуясь следующими инструкциями:

-Снимите вентиль.

-Очистите конус и его гнездо тряпкой, смоченной растворителем.

-Слегка смажьте конус соответствующей смазкой.

-Установите конус на место, поверните его несколько раз и снимите снова.

Удалите излишки смазки и убедитесь, что отверстия для газа не забиты.

-Установите все детали на место в обратном порядке.

-При помощи мыльного раствора проверьте герметичность. Запрещается

использовать для этих целей открытое пламя.

婀

Для облегчения работ по техническому обслуживанию, далее приводится таблица,

в которой указаны типы и сечения подводящих кабелей и мощность деталей

электрооборудования.

рис. 17

рис. 18

рис. 19

рис. 20

рис. 21
