www.timberk.com • электрический накопительный водонагреватель
9
Подключение к электрической сети
1. Водонагреватель должен быть стационарно (постоянно) подключен
к источнику электропитания переменного тока с напряжением 220 В,
с обязательным подсоединением к заземляющему контуру.
ВНИМАНИЕ!
Запрещается использовать водонагреватель без надежного зазем-
ления.
2. Подключение к электропитанию, осуществляется с помощью элек-
трического кабеля, выведенного из корпуса прибора. При недоста-
точной длине кабеля допускается его удлинение, с помощью специ-
альных герметичных электрических контактов. Исключите любое
попадание воды на место соединения.
3. Запрещено использование штепсельной электрической вилки и
розетки при подключении водонагревателя к источнику электропи-
тания.
ПРИМЕЧАНИЕ
Также электрическое подключение с помощью
электрического кабеля, идущего непосредственно
от щита питания (без удлинения кабеля, выведен-
ного из корпуса), можно произвести непосред-
ственно к контактам водонагревателя, находя-
щимся под правой защитной крышкой, с помощью
соединительной колодки входящей в комплект
поставки.
Внимание!
Данную работу должен производить только ква-
лифицированный электрик. Не используйте со-
единительную колодку, входящую в комплект
поставки, для удлинения электрического кабеля
выведенного из корпуса прибора.
1
17
2
4
3
5678
1810
11
9
12
13
14 15
16

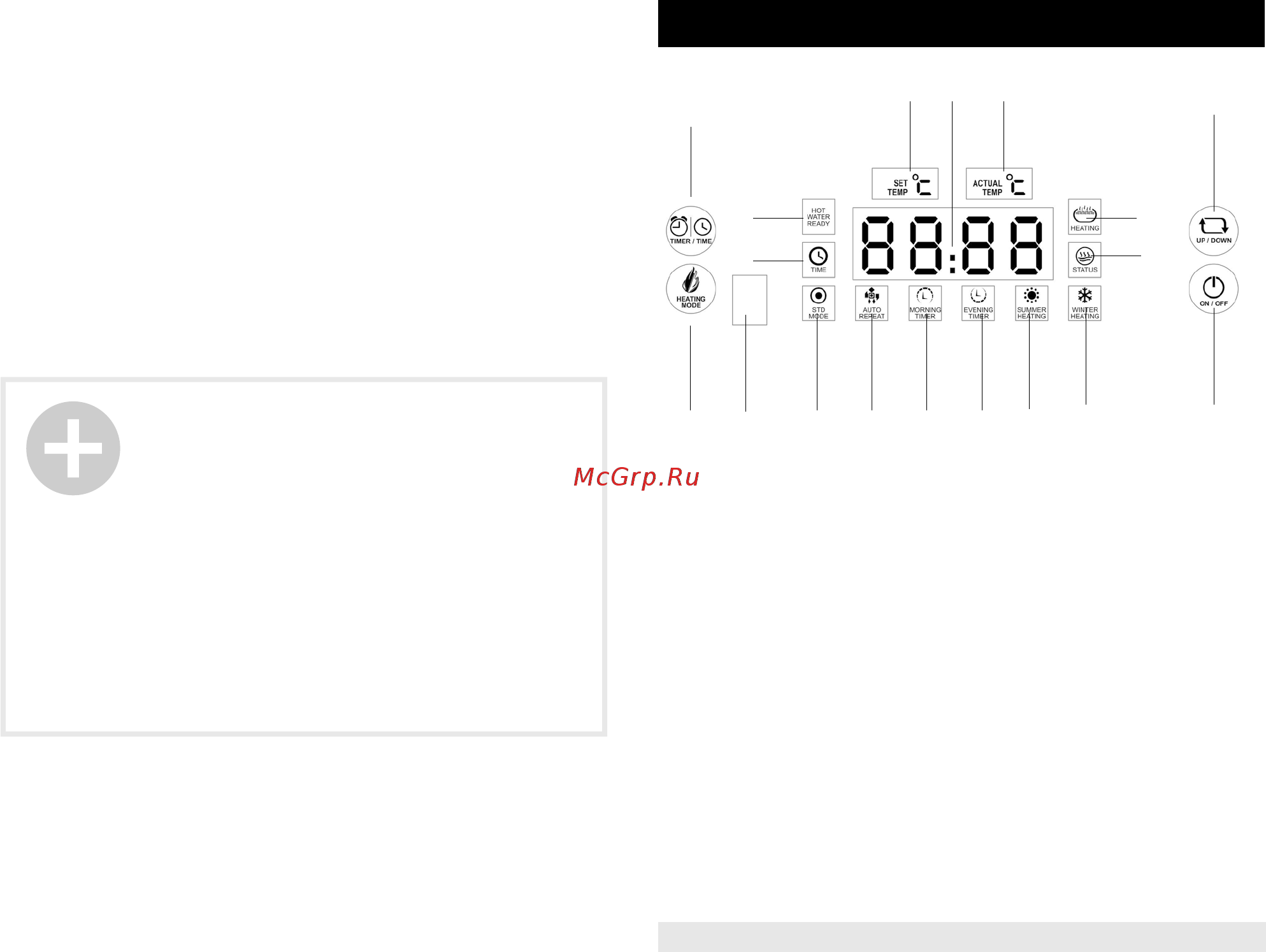

Панель управления
Рис. 7
8. УПРАВЛЕНИЕ ВОДОНАГРЕВАТЕЛЕМ
1. Кнопка включения/выключения прибора
2. Индикатор статуса воды
3. Индикатор зимнего режима нагрева воды
4. Индикатор летнего режима нагрева воды
5. Индикатор вечернего таймера
6. Индикатор утреннего таймера
7. Индикатор автоматического режима нагрева воды
8. Индикатор стандартного редима нагрева воды
9. Индикатор текущего времени и времени таймера
10. Кнопка выбора режима нагрева воды
11. Кнопка установки времени и таймера
12. Индикатор окончания процесса нагрева воды.
13. Индикатор установленной температуры
14. Информационный дисплей
15. Индикатор текущей температуры
16. Индикатор нагрева
17. Кнопка увеличения/уменьшения значения времени и температуры
18. Приёмник инфракрасных сигналов
4. Водонагреватель должен быть подключен к источнику электропи-
тания трехжильным медным электрическим кабелем с минимальным
сечением жилы 3x2,5 мм
2
и автоматом защиты 25А.
5. Следует помнить об увеличении сечения кабеля, если его длина
превышает 15м и/или, если водонагреватель и сам электрический
кабель расположены на термоизолированной или нагревающейся
стене.
