Gefest ДГЭ 601-01 К Коричневый [23/32] Замена сопла горелки духовки рис 6

Содержание

• Встраиваемая 1
• Газоэлектрическая 1
• Дгэ 1
• Облдгэ601_03 1
• Ф серебт 1
• 14001 дгэ601 06 seq pdf облдгэбо o3 pdf заказа 2
• Модификация панель 2
• Панели стекла панорамного 2
• Цвет 2
• 0 00 рэ 3
• Дгэ601_06_seq 3
• Руководство по эксплуатации 3
• Содержание 3
• Техническому обслуживаниюи установке 3
• 0 00 рэ 4
• Общие указания 4
• 0 00 рэ 5
• Требования безопасности 5
• 0 00 рэ 6
• Внимание 6
• Внимание при 6
• Запрещается 6
• 0 00 рэ 7
• 3000 500 па перевод духовки на другой вид газа производится заменой сопел горелок и винтов малого расхода bmp в соответствии с таблицей 2 7
• Внимание 7
• Доступные части могут сильно нагреваться при 7
• Духовка в зависимости отнастройки можетработатъ на природном газе g20c давлением 13 мбар 1300 па или 20 мбар 2000 па или сжиженном газе спбт с давлэнием 30 5 мбар 7
• Знайте 7
• Использовании прибора не допускайте близко детей 7
• Наиболее распространенными несчастными случаями 7
• Нельзя тушить воспламенившееся масло или жир водой посуду с огнем нужно плотно накрыть крышкой 7
• Особую осторожность проявляйте при приготовлении блюд с большим количеством жира или масла перегретые они легко воспламеняются 7
• Помните 7
• Присоединительная резьба газопровода 7
• Связанными с духовкой являются ожоги обычно они происходят при касании горячих частей духовки при расплескивании кипящих жидкостей 7
• Таблица 1 7
• Таблица 2 7
• Технические характеристики 7
• 0 00 рэ 8
• P и g20 8
• Адреса уполномоченных организаций по обслуживанию техники товарный знак gefest 8
• Вертел 8
• Винты шт 8
• Гарантийная карта 8
• Духовка 8
• Жаровня для сбора жира 8
• Изделия с маркировкой спбт 8
• Комплектность 8
• Комплектующие 8
• Модель духовки 8
• Проволочные направляющие 8
• Противень для выпечки 8
• Решетка 8
• Руководство по эксплуатации 8
• Сопло 8
• Соплом не комплектуются 8
• Телескопические полки 8
• Упаковка 8
• Фильтр 8
• Шашлычница 8
• Устройство 9
• Устройство и порядок работы 9
• Управление духовкой 10
• Символы управления духовкой и их функции 11
• Устройство духовки 12
• Таймер механический 13
• 0 00 рэ 14
• Индикатор режима 14
• Как задать программу 14
• Особенности таймера 14
• Рис 3 14
• Сенсорный таймер 14
• Часы 14
• Что может таймер 14
• 0 00 рэ 16
• Внимание 16
• Помните 16
• Электрогриль 16
• 0 00 рэ 17
• Вертел 17
• Рис 10 17
• 0 00 рэ 18
• Внимание 18
• Шашлычница 18
• 0 00 рэ 19
• Важно 19
• Внимание 19
• Установка 19
• 0 00 рэ 20
• Внимание 20
• Запрещается 20
• Подключение 20
• Подсоединение к газовой сети баллону 20
• 0 00 рэ 21
• 0 00 рэ 22
• Внимание 22
• Перед подключением мастер обязан проверить 22
• Подключение к электрической сети 22
• 0 00 рэ 23
• 1300 па 23
• 2000 па 23
• Замена сопла горелки духовки рис 6 23
• Заменив сопло как описано выше установите 23
• Замените сопло как описано выше регулировка винта малого расхода bmp тупа 23
• Лежать водной плоскостис торцем корпуса газопровода 23
• Перевод духовки на давление газа рн 20 мбар 23
• Перевод духовки на сжиженный газ спбт 23
• Регулировка для различного давления газа 23
• Рекомендации ремонтным службам 23
• Рис 176 23
• Рн 30 мбар 3000 па 23
• Торец шибера должен 23
• Удалите шибер из корпуса газопровода 23
• Установка шибера для работы на другом виде давлении газа рис 7 17а 176 перевод духовки на давление газа рн 13 мбар 23
• Шибер согласно рисунку 17 23
• Шибер согласно рисунку 17а 23
• 0 00 рэ 24
• Внимание 24
• Обслуживание духовки 24
• Уход за духовкой 24
• Чистка духовки 24
• 0 00 рэ 25
• Внимание 25
• Замена лампы 25
• 0 00 рэ 26
• Возможные неисправности и методы их устранения 26
• 0 00 рэ 27
• Практические советы 10 приготовление в духовке 27
• 0 00 рэ 28
• Общие правила 28
• Приготовление пирогов 28
• 0 00 рэ 29
• Приготовление мяса и рыбы 29
• 0 00 рэ 30
• Режимы наименование блюд вес кг 30
• Режимы приготовления 30
• 0 00 рэ 31
• Техническое обслуживание духовки 31
• Транспортирование и хранение 31
• Утилизация 31
• 0 00 рэ 32
• Гарантии изготовителя 32
• Унитарное предприятие гефест техника 32

Похожие устройства

• Maunfeld SKY STAR PUSH 60 Инструкция по эксплуатации
• Maunfeld MP 350-S Инструкция по эксплуатации
• Maunfeld TOWER ROUND 60 Инструкция по эксплуатации
• Solis Scala Coffee grinder red Инструкция по эксплуатации
• KRAFT BR 50 I СЕРЕБРИСТЫЙ Инструкция по эксплуатации
• Solis Scala Coffee grinder Инструкция по эксплуатации
• Supra BSS-2004 Разноцветные Руководство по эксплуатации
• Delonghi PrimaDonna Elite ECAM650.85.MS Серебристая, черная Инструкция по эксплуатации
• Delonghi PrimaDonna Class ECAM550.55.SB Серебристая, черная Инструкция по эксплуатации
• Candy CBWD 8514TWH-07 Инструкция по эксплуатации
• Vestfrost VF 391 WGNF Инструкция по эксплуатации
• Oursson JM6001/GA Зеленая, черная Инструкция по эксплуатации
• Elitech ПС 1260А 180928 Красный Инструкция по эксплуатации
• Bosch SMV45IX00R Инструкция по эксплуатации
• Candy CS 1292 DS3-07 Инструкция по эксплуатации
• Hyundai Aura DC H-ARI 17-12 H Руководство по эксплуатации
• Indesit DSR 57 H 96 Z Baby Care Инструкция по эксплуатации
• Siemens SN578S00TR Инструкция по эксплуатации
• Moulinex OW 250132 Pain & Tresors Инструкция по эксплуатации
• Midea MC-BL601 Серебристый, черный Инструкция по эксплуатации

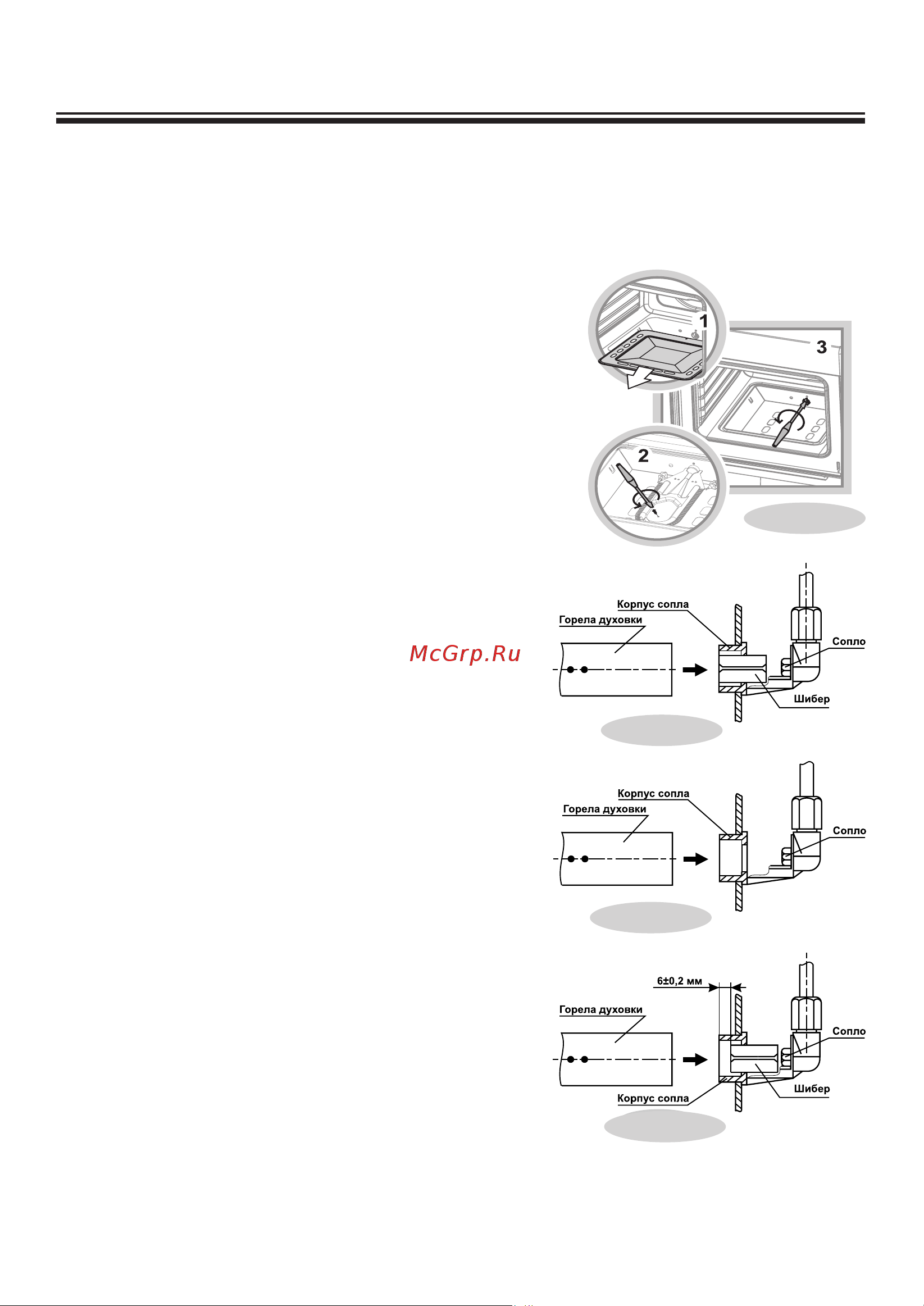

7 3 РЕКОМЕНДАЦИИ РЕМОНТНЫ Регулировка для различного давления газа Если произведена регулировка на использование газа друго сделать отметку в талоне установки гарантийной карты Мастер обязан проверить герметичость прибора в соответс инструкциями газоснабжающей организации Для работы на другом виде давлении газа необходимо заменить сопло горелки отрегулировать винт малого расхода BMP в терморегуляторе и установить шибер в надлежащем положении Сопло и BMP имеют маркировку и устанавливаются согласно таблице 2 Замена сопла горелки духовки рис 16 снять дно духовки вывернуть винт крепления горелки снять горелку с корпуса торцевым гаечным ключом S 8 мм выкрутить и заменить сопло сборку произвести в обратной последовательности Установка шибера для работы на другом виде давлении газа рис 17 17а 176 Перевод духовки на давление газа Рн 13 мбар 1300 Па заменив сопло как описано выше установите шибер согласно рисунку 17 ВНИМАНИЕ ТОРЕЦ ШИБЕРА ДОЛЖЕН ЛЕЖАТЬ ВОДНОЙ ПЛОСКОСТИС ТОРЦЕМ КОРПУСА ГАЗОПРОВОДА Перевод духовки на давление газа Рн 20 мбар 2000 Па заменив сопло как описано выше установите шибер согласно рисунку 17а Перевод духовки на сжиженный газ СПБТ Рн 30 мбар 3000 Па удалите шибер из корпуса газопровода рис 176 замените сопло как описано выше Регулировка винта малого расхода BMP ТУПа При переводе духовки на другой вид газа давление после замены сопла горелки необходимо отрегулировать BMP Для этого необходимо зажечь горелку перевестиручку крана в положение малое пламя снять ручки панель и отверткой вращая BMP добиться минимального но устойчивого пламени горелки длина пламени должна составлять 4 6 мм Правильность настройки проверяется быстрым поворотом р максимальное пламя в положение малое пламя Пламя
