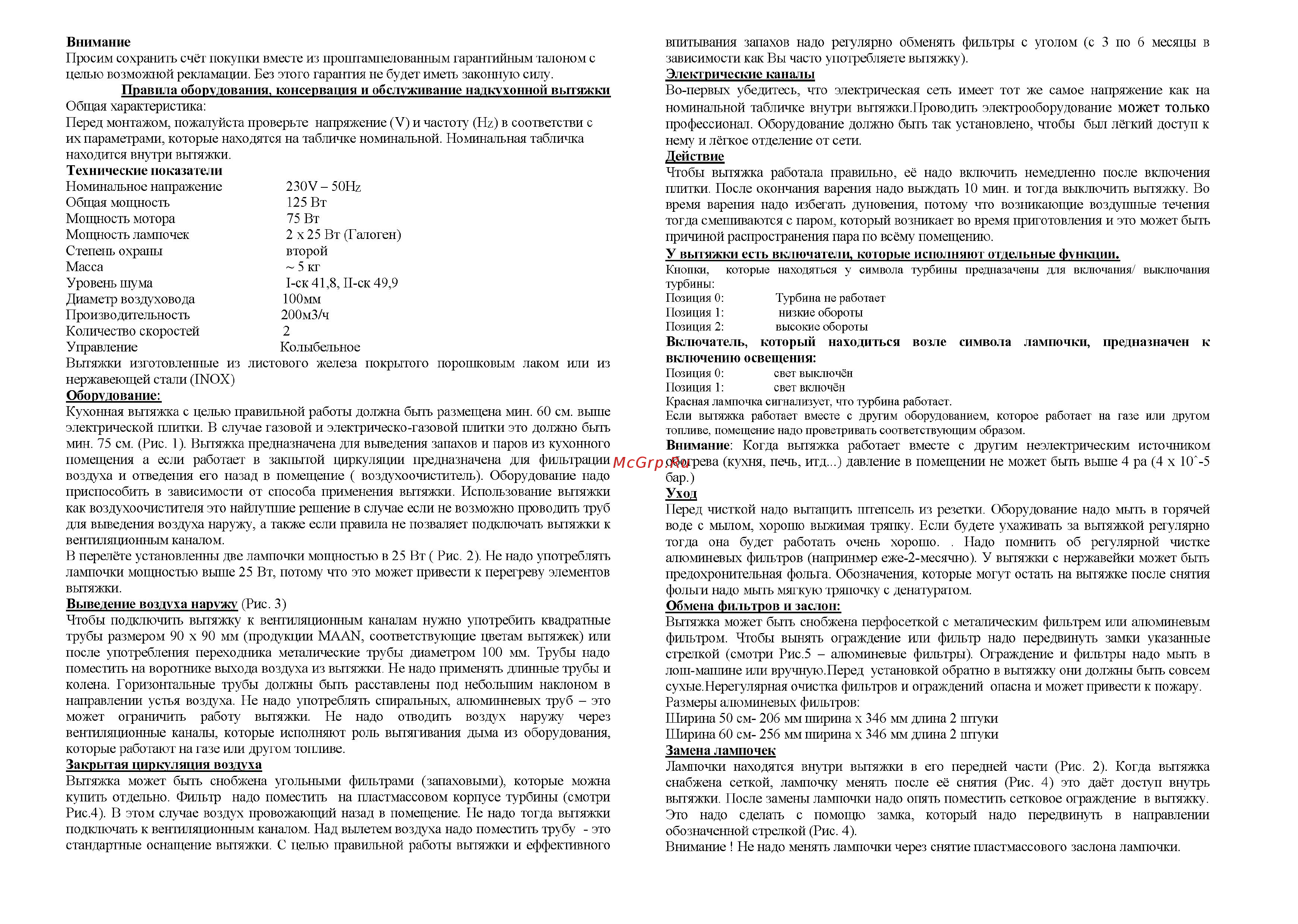

Внимание Просим сохранить счёт покупки вместе из проштампелованным гарантийным талоном с целью возможной рекламации Без этого гарантия не будет иметь законную силу Правила оборудования консервация и обслуживание надкухонной вытяжки Общая характеристика Перед монтажом пожалуйста проверьте напряжение V и частоту Нг в соответстви с их параметрами которые находятся на табличке номинальной Номинальная табличка находится внутри вытяжки Технические показатели Номинальное напражение 230У 50Нг Общая мощность 125 Вт Мощность мотора 75 Вт Мощность лампочек 2 х25 Вт Галоген Степень охраны второй Масса 5 кг Уровень шума 1 ск 41 8 П ск 49 9 Диаметр воздуховода 100мм Производительность 200мЗ ч Количество скоростей 2 Управление Колыбельное Вытяжки изготовленные из листового железа покрытого порошковым лаком или из нержавеющей стали INOX Оборудование Кухонная вытяжка с целью правильной работы должна быть размещена мин 60 см выше электрической плитки В случае газовой и электрическо газовой плитки это должно быть мин 75 см Рис 1 Вытяжка предназначена для выведения запахов и паров из кухонного помещения а если работает в закпытой циркуляции предназначена для фильтрации воздуха и отведения его назад в помещение воздухоочиститель Оборудование надо приспособить в зависимости от способа применения вытяжки Использование вытяжки как воздухоочистителя это найлутшие решение в случае если не возможно проводить труб для выведения воздуха наружу а также если правила не позваляет подключать вытяжки к вентиляционным каналом В перелёте установленны две лампочки мощностью в 25 Вт Рис 2 Не надо употреблять лампочки мощностью выше 25 Вт потому что это может привести к перегреву элементов вытяжки Выведение воздуха наружу Рис 3 Чтобы подключить вытяжку к вентиляционным каналам нужно употребить квадратные трубы размером 90 х 90 мм продукции МАЛМ соответствующие цветам вытяжек или после употребления переходника металические трубы диаметром 100 мм Трубы надо поместить на воротнике выхода воздуха из вытяжки Не надо применять длинные трубы и колена Горизонтальные трубы должны быть расставлены под небольшим наклоном в направлении устья воздуха Не надо употреблять спиральных алюминиевых труб это может ограничить работу вытяжки Не надо отводить воздух наружу через вентиляционные каналы которые исполняют роль вытягивания дыма из оборудования которые работают на газе или другом топливе Закрытая циркуляция воздуха Вытяжка может быть снобжена угольными фильтрами запаховыми которые можна купить отдельно Фильтр надо поместить на пластмассовом корпусе турбины смотри Рис 4 В этом случае воздух провожающий назад в помещение Не надо тогда вытяжки подключать к вентиляционным каналом Над вылетем воздуха надо поместить трубу это стандартные оснащение вытяжки С целью правильной работы вытяжки и еффективного впитывания запахов надо регулярно обменять фильтры с уголом с 3 по 6 месяцы в зависимости как Вы часто употребляете вытяжку Электрические каналы Во первых убедитесь что Электрическая сеть имеет тот же самое напряжение как на номинальной табличке внутри вытяжки Проводить электрооборудование может только профессионал Оборудование должно быть так установлено чтобы был лёгкий доступ к нему и лёгкое отделение от сети Действие Чтобы вытяжка работала правильно её надо включить немедленно после включения плитки После окончания варения надо выждать 10 мин и тогда выключить вытяжку Во время варения надо избегать дуновения потому что возникающие воздушные течения тогда смешиваются с паром который возникает во время приготовления и это может быть причиной распространения пара по всёму помещению У вытяжки есть включатели которые исполняют отдельные функции Кнопки которые турбины Позиция 0 Позиция 1 Позиция 2 находяться у символа турбины предназачены для включания выключания Турбина не работает низкие обороты высокие обороты Включатель который находиться возле символа лампочки предназначен к включению освещения Позиция 0 свет выключен Позиция 1 свет включён Красная лампочка сигнализует что турбина работает Если вытяжка работает вместе с другим оборудованием которое работает на газе или другом топливе помещение надо проветривать соответствующим образом Внимание Когда вытяжка работает вместе с другим неэлектрическим источником обогрева кухня печь итд давление в помещении не может быть выше 4 ра 4 х 10 5 бар Уход Перед чисткой надо вытащить штепсель из резетки Оборудование надо мыть в горячей воде с мылом хорошо выжимая тряпку Если будете ухаживать за вытяжкой регулярно тогда она будет работать очень хорошо Надо помнить об регулярной чистке алюминевых фильтров напринмер еже 2 месячно У вытяжки с нержавейки может быть предохронительная фольга Обозначения которые могут остать на вытяжке после снятия фольги надо мыть мягкую тряпочку с денатуратом Обмена фильтров и заслон Вытяжка может быть снобжена перфосеткой с металическим фильтрем или алюминевым фильтром Чтобы вынять ограждение или фильтр надо передвинуть замки указанные стрелкой смотри Рис 5 алюминевые фильтры Ограждение и фильтры надо мыть в лош машине или вручную Перед установкой обратно в вытяжку они должны быть совсем сухые Нерегулярная очистка фильтров и ограждений опасна и может привести к пожару Размеры алюминевых фильтров Ширина 50 см 206 мм ширина х 346 мм длина 2 штуки Ширина 60 см 256 мм ширина х 346 мм длина 2 штуки Замена лампочек Лампочки находятся внутри вытяжки в его передней части Рис 2 Когда вытяжка снабжена сеткой лампочку менять после её снятия Рис 4 это даёт Доступ внутрь вытяжки После замены лампочки надо опять поместить сетковое ограждение в вытяжку Это надо сделать с помогцю замка который надо передвинуть в направлении обозначенной стрелкой Рис 4 Внимание Не надо менять лампочки через снятие пластмассового заслона лампочки
