• 8 •
• 5 •

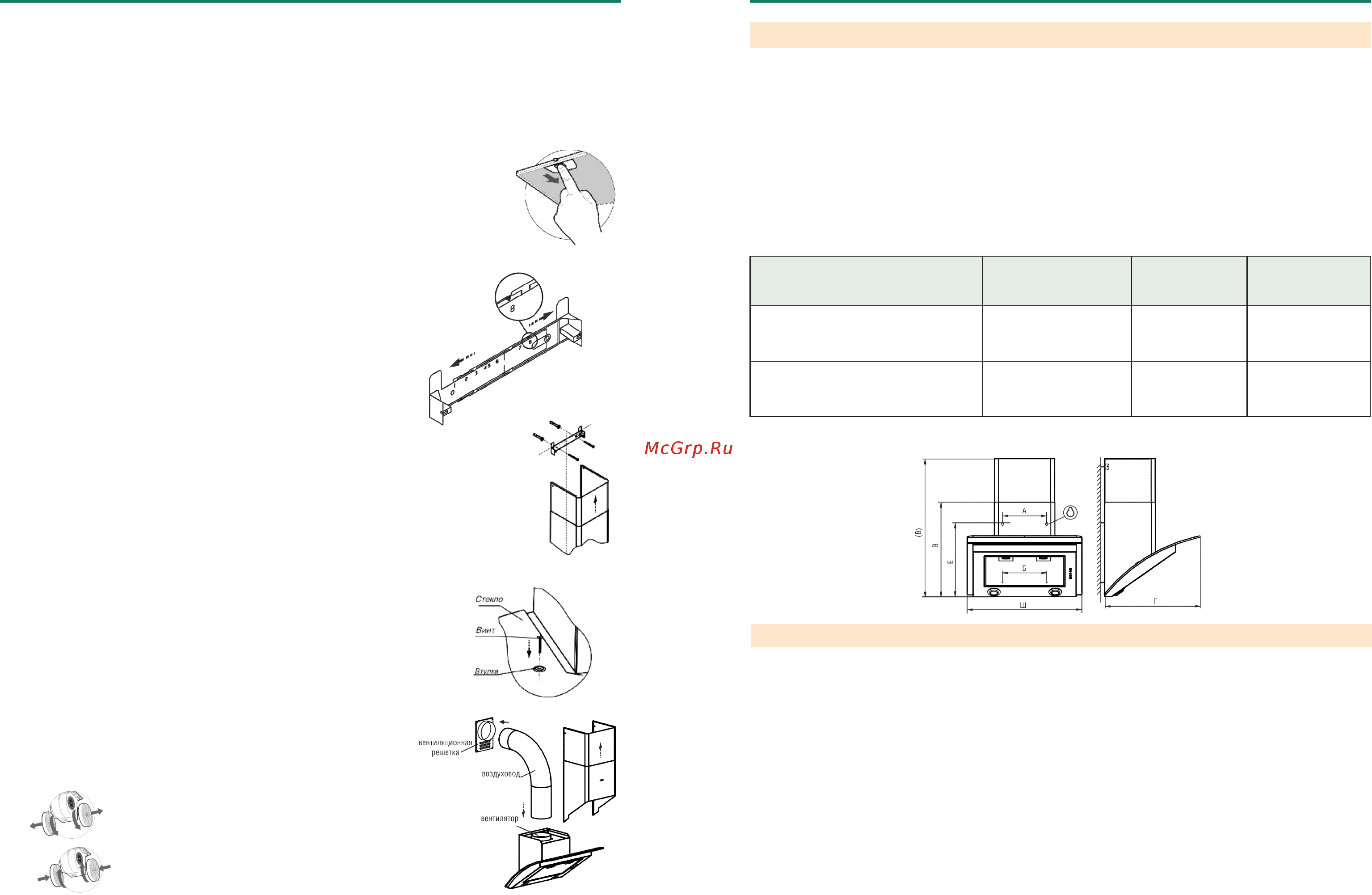

2 ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 Воздухопроизводительность, куб. м/час, max 650
2.2 Уровень шума, дБА, не более 60
2.3 Номинальное напряжение, В, частота, Гц 220; 50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 200
в том числе ламп, Вт 2х20
2.6 Класс защиты II по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
В - высота вытяжки с нижней фальштрубой
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
Наименование
Габаритные размеры,мм
ШхГхВ (В)
Масса, кг
без упаковки
Тип
угольного фильтра
Аквамарин 60Н(П)-650-Э3Г
Аквамарин 60Н(П)-650-Э7Г
600х500х495(960)
600х500х500(950)
16,0
16,6
Ф-02
Аквамарин 90Н(П)-650-Э3Г
Аквамарин 90Н(П)-650-Э7Г
890х500х495(960)
890х500х500(950)
19,4
20,2
Ф-02
3 КОМПЛЕКТНОСТЬ
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Кронштейн для верхней фальштрубы 1 шт.
3.5 Стекло в упаковке 1 шт.
3.6 Крепежные изделия:
втулка для стекла 2 шт.
дюбель пластмассовый Ø10х50 4 шт.
дюбель пластмассовый Ø8х40 2 шт.
винт самонарезающий 6х50 4 шт.
винт самонарезающий 4,2х4 2 шт.
винт самонарезающий 3,5х11 2 шт.
винт М6x35 2 шт.
3.7 Упаковка 1 шт.
3.8 Руководство по эксплуатации 1 шт.
.
.
џ Снимите вытяжку и просверлите два отверстия (размер «Б») для дюбелей
џ Ø10х50 мм и забейте их.
џ Навесьте ее и дополнительно закрепите двумя самонарезающими винтами 6х50 мм
(размер «Б»).
џ Установите фильтры.
6.2 Крепление кронштейна к стене.
џ Прежде чем прикрепить кронштейн к стене, необходимо выставить
кронштейн на нужный размер (равный ширине верхней фальштру-
бы) (рис. 5).
џ Увеличьте размер кронштейна (если это необходимо), раздвинув
его, и установите фиксатор напротив цифры 8.
џ Установите на вытяжку комплект из двух телескопических
фальштруб.
џ Верхнюю фальштрубу выдвиньте на нужную высоту.
џ Сделайте отметку по верхнему краю фальштрубы и проведите гори-
зонтальную линию, снимите фальтшрубы.
рис. 2
ТАБЛИЦА 1
џ На этой линии, разметьте центры отверстий для крепления вытяжки на стене так, чтобы размер «А»
был поделен пополам относительно осевой линии.
џ Просверлите два отверстия (размер) «А» для установки дюбелей Ø10х50мм и забейте их.
џ Вверните два самонарезающих винта 6х50мм (размер «А»).
џ Перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на
фильтре и потяните его вниз и на себя (рис. 4).
џ Навесьте вытяжку через отверстия типа «замочная скважина».
џ Разметьте центры отверстий для дополнительного крепления (размер «Б»).
рис. 4
рис. 5
џ Приложите кронштейн к стене, как показано на рисунке 6.
џ Осевая линия кронштейна должна совпадать с осевой линией кухонной вытяжки,
а верхний край с ранее проведенной горизонтальной линией.
џ Обозначьте центры отверстий, для крепления кронштейна, просверлите два от-
верстия Ø8х40 мм и забейте дюбели.
џ Прикрепите кронштейн к стене самонарезающими винтами 4,2х41.
рис. 6
рис. 7
При креплении стекла на вытяжку винты не перетягивать!
6.3 Крепление стекла.
АКВАМАРИН
џ Установите на вытяжку стекло.
џ В отверстия на стекле вставьте втулки.
џ Прикрепите стекло к корпусу винтами М6х35 мм
6.4 В зависимости от режима эксплуатации кухонной вытяжки сое-
дините вентилятор с вентиляционной решеткой воздуховодом (рис. 8)
или установите на вентилятор угольные фильтры.
Угольные фильтры устанавливаютcя на защитные решетки корпуса
вентилятора путем легкого нажатия и поворота (рис. 9).
Проверьте свободный ход антивозвратного клапана при установке
воздуховода.
рис. 8
Режим рециркуляции
рис. 9
