Pyramida CFEA 641 B [10/64] Підключення варильної поверхні

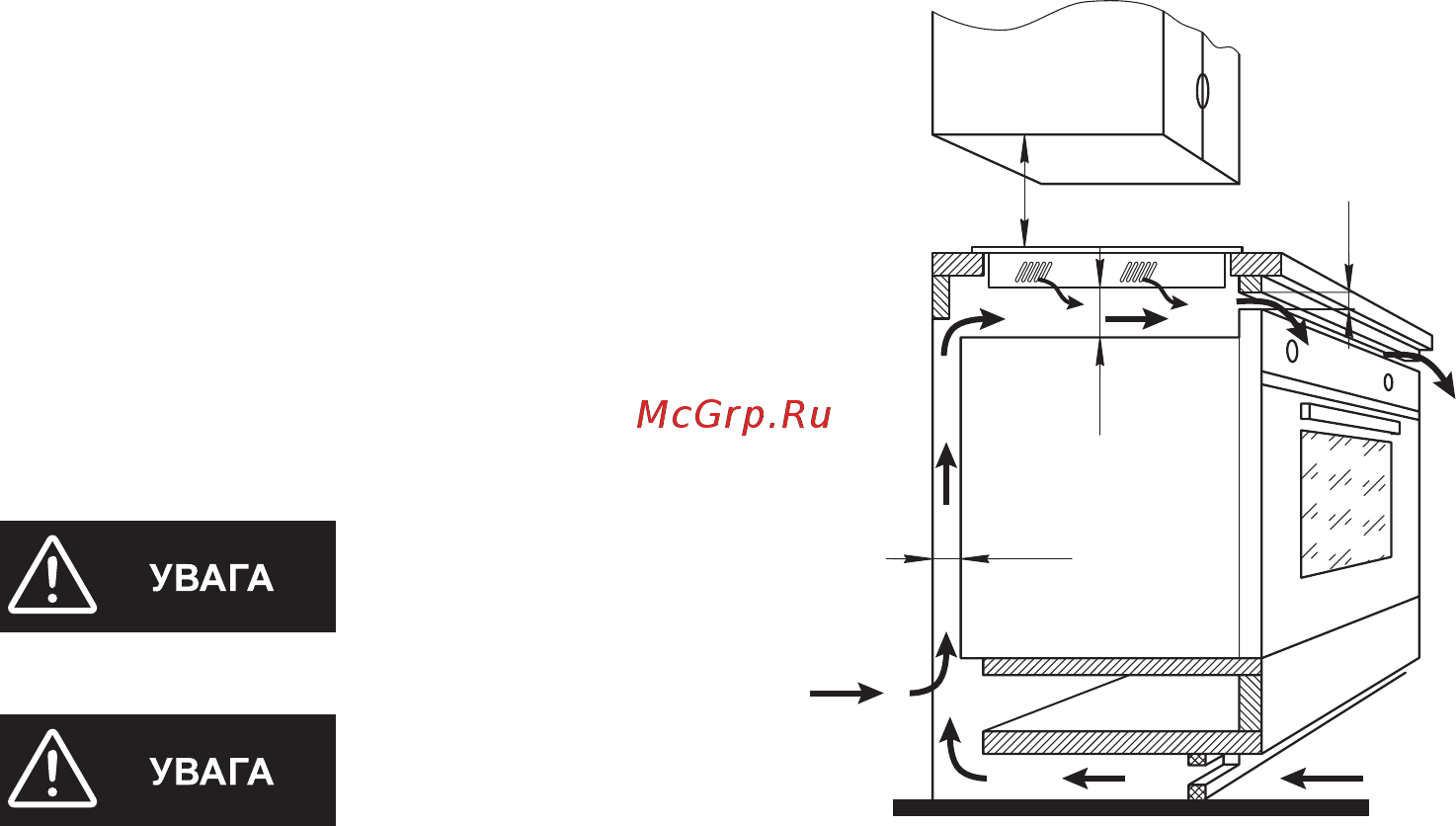

При установці варильної поверхні над вбу-

дованою духовкою, не обладнаною систе-

мою примусової вентиляції, переконайтеся

в наявності отворів для припливу і відтоку

повітря у відповідній внутрішній частині

корпусу кухонних меблів.

При цьому підвід свіжого повітря може

здійснюватись як з тильної сторони духовки

(підвід «А»), так і з фронтальної сторони (під-

від «В»).

Мінімальна площа пе-

рерізу підводу повітря

180 см

Під варильною поверх-

нею не можна встанов-

лювати висувні ящики.

ПІДКЛЮЧЕННЯ ВАРИЛЬНОЇ ПОВЕРХНІ

Ваша варильна поверхня має I клас електричної безпеки. Вона повинна підклю-

чатися до електричної мережі 220-240 В, 50/60 Гц змінного струму. Провід за-

землення має двоколірне маркування жовтого та зеленого кольору. У випадку

встановлення варильної поверхні разом з вбудованою духовкою, підключення до

електричної мережі слід виконувати окремо, що зумовлено вимогами безпеки і

забезпечує зручність проведення робіт з обслуговуванню і ремонту.

Підключення кабелю до електричної мережі

Забезпечте кабель живлення відповідною вилкою і підключіть його до джерела

електроживлення 220 -240 В, 50/60 Гц.

Також можливий варіант, при якому кабель живлення варильної поверхні під-

ключений безпосередньо до електричної мережі (без вилки і розетки). В такому

випадку повинен бути встановлений багатолінійний вимикач відповідного наван-

таження, з відстанню між розведеними контактами не менше 3 мм, причому лінія

заземлення не повинна розриватись.

Кабель живлення слід розташувати так, щоб він ніколи не нагрівався до темпера-

тури, що перевищує на 50 °С кімнатну температуру.

Вимикач повинен знаходитись в легкодоступному місці.

Перед підключенням переконайтеся, що:

– кабель живлення, електропроводка і з’єднання проводів у вилці і розетці, за-

побіжники або пробки можуть витримати робоче навантаження (див. інфор-

маційну таблицю);

Мал. 5

min 50

min 30

min 10

760
