5.2 Электроплита выполнена в виде напольного металлического шкафа,

несущей конструкцией которого является каркас.

На каркас электроплиты крепятся жарочный электрошкаф, дверца жа-

рочного электрошкафа, блок управления, блок-плита, боковые и задние

стенки, ящик выдвижной.

5.3 Внутри жарочного электрошкафа на боковых стенках раположены

две выштамповки, позволяющие устанавливать противень и решетку жа-

рочного электрошкафа при приготовлении блюд на желаемом уровне.

5.4 Для удобства наблюдения за приготовлением блюда внутреннее

пространство жарочного электрошкафа освещается лампой подсвета, ко-

торая устанавливается на задней стенке жарочного электрошкафа.

5.5 Дверца жарочного шкафа имеет остекление термостойким стеклом,

что позволяет визуально контролировать процесс приготовления блюда, не

открывая ее

5.6 Панель блока управления электроплиты выполнена в соответствии с

рисунком 2, принадлежность органов управления и смысловое значение

символов на панели блока управления приведены в таблице 3.

5.7 ВНИМАНИЕ: ДЛЯ ИСКЛЮЧЕНИЯ ПЕРЕГРУЗОК В ЭЛЕКТРОСЕТИ В

КОНСТРУКЦИИ ЭЛЕКТРОПЛИТЫ ПРЕДУСМОТРЕНА БЛОКИРОВКА ПО

МОЩНОСТИ, ПРИ ВКЛЮЧЕНИИ ЖАРОЧНОГО ЭЛЕКТРОШКАФА ПРАВАЯ

БЛИЖНЯЯ ЭЛЕКТРОКОНФОРКА БЛОК-ПЛИТЫ НЕ ВКЛЮЧАЕТСЯ, ПРИ

ЭТОМ ГОРИТ СИГНАЛЬНАЯ ЛАМПА ВКЛЮЧЕНИЯ ЭЛЕКТРОКОНФОРОК!

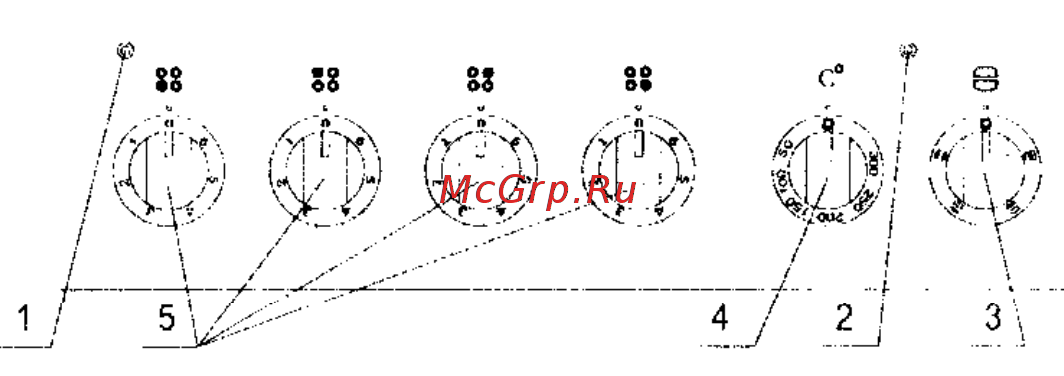

1 — сигнальная лампа включения электроконфорок; 2 - сигнальная лампа включения

электронагревателей жарочного электрошкафа; 3 — ручка переключателя режимов

работы электронагревателей жарочного электрошкафа; 4 — ручка термостата; 5 —

ручки переключателей мощности электроконфорок блок-плиты.

Рисунок 2 — Панель блока управления электроплиты
