Pyramida NR-F 60 [10/36] Вимоги безпеки при монтажі

Ваша витяжка може бути обланана сенсорною або ме-

ханічною панеллю управління. Механічна панель управ-

ління може бути вертикальною або горизонтально.

Сенсорна панель управління

Витяжка обладнана панеллю управління, що являє со-

бою горизонтальний ряд сенсорів та РК-дисплеєм, розта-

шованим у верхній частині витяжки.

Увімкнути/вимкнути витяжку можна за допомогою сен-

сора «1».

Коли витяжка увімкнена сенсором «1», за допомогою

сенсора «4» можна обрати потрібну швидкість роботи (від

мінімальної - 1 до максимальної - 3). При першому доти-

ку до сенсора «4» витяжка вмикається на максимальній

швидкості. На цифровому дисплеї відобразиться значення

швидкості на якій працює витяжка.

Увімкнення таймера здійснюється дотиком до сенсора

«5». На цифровому дисплеї відобразиться і заблимає по-

чатковий час, через який вимкнеться витяжка – 3 хвили-

ни. У будь-який момент послідовно торкаючись сенсора

«5», або утримуючи його можна змінити час через який ви-

мкнеться витяжка (від 1 до 9 хвили).

Блимаючі значення на дисплеї значать, що таймер ак-

тивовано.

По закінченню встановленого на таймері часу, витяжка

подасть звуковий сигнал та вимкнеться.

Відключити таймер можна повним вимкненням витяжки

за допомогою сенсора «1».

Увімкнення/вимкнення підсвічування здійснюється до-

тиком до сенсора «2».

Механічна панель управління

Витяжка обладнана фронтальною панеллю управління,

що являє з себе ряд кнопок. Кнопками « », « », « » здій-

снюється перемикання швидкостей.

Перемикання кнопок швидкостей може проводиться в

будь-якому порядку. Для виключення вентилятора скорис-

тайтеся кнопкою «0».

При розігріві їжі достатньо роботи витяжки на низькій

швидкості. Для стандартних умов приготування (варіння

і смаження на 1-2 конфорках) використовується середня

швидкість. Висока швидкість призначена для виведення з

приміщення великої кількості пари, диму і змішаних кухон-

них запахів, при одночасній роботі всіх конфорок.

ПАНЕЛЬ УПРАВЛІННЯ

1. Увімкнути або вимкнути

підсвічування.

2. Вимкнути вентилятор.

3. Увімкнути низьку швидкість

вентилятора.

4. Увімкнути середню швид-

кість вентилятора.

5. Увімкнути високу швидкість

вентилятора.

1. Увімкнути або вимкнути

витяжку.

2. Увімкнути або вимкнути

підсвічування.

3. Цифровий дисплей.

4. Встановлення інтенсивності

роботи витяжки.

5. Увімкнення/зміна таймера.

1 2 43 5

Перед початком монтажу виробу не-

обхідно знеструмити електричну ме-

режу!

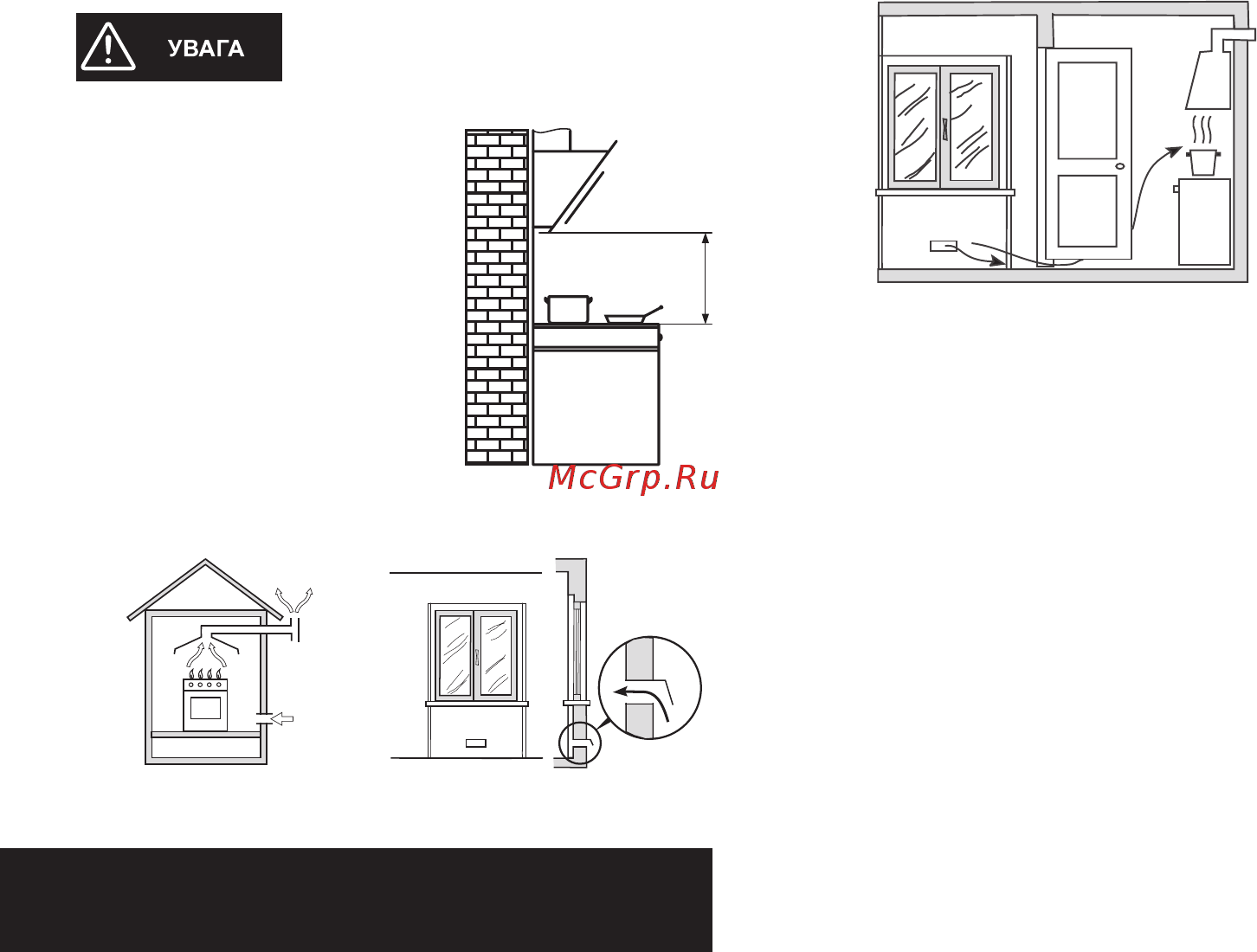

Мінімальна відстань між ва-

рильною поверхнею і нижньою

площиною витяжки повинна бути:

- не менше – 400 мм

- максимум – 550 мм

За наявності в кімнаті печі, газо-

вого котла або колонки необхідно

враховувати, що під час роботи

витяжка забирає з приміщення

повітря, необхідне для горіння.

Це стосується також приміщень з герметичними вікнами

та дверима.

ВиМОГи БЕЗПЕки При МОнтАЖІ

Пряма витяжка

Приклад забезпечення притоку

повітря

Забезпечення необхідного зазору між дверима приміщення та порогом

для вільного проходу приливного повітря

Для безпечної роботи витяжки в замкнутому просторі

необхідно забезпечити додаткове надходження повітря

ззовні (відкрита кватирка в іншій кімнаті, відчинені двері

на кухню або спеціально обладнана вентиляція).

При використанні повітропроводу, що складається з

кількох частин, кожна наступна частина повинна бути роз-

ташована зовні щодо попередньої.

У випадку комплектації витяжки електричним кабелем

без вилки необхідно знеструмити електричну мережу і ви-

конати підключення витяжки до електричної мережі згід-

но з наступною схемою:

КОРИЧНЕВИЙ провід = L («live», «фаза»)

БЛАКИТНИЙ провід = N («neutral», «нуль»)

ЗЕЛЕНО-ЖОВТИЙ = Е («earth», «земля»)

≥ 400-550 мм
