8
RUS
4.3 Перед включением холодильного прибора проверьте исправность розетки, вилки а также шнур пита-
ния на отсутствие нарушений изоляции.
4.4 Не допускайте повреждения шнура питания и нарушения его контактов в вилке. При повреждении
шнура, его замену необходимо производить на соответствующий, полученный у изготовителя или в сервис-
ной службе. Во избежание опасности, замену шнура питания должны производить только квалифицирован-
ные специалисты сервисной службы (специализированной мастерской). При появлении признаков ухудшения
изоляции электрооборудования (пощипывание при касании к металлическим частям) немедленно отклю-
чите холодильный прибор от электросети и вызовите механика обслуживающей организации для выявле-
ния и устранения неисправности.
4.5 Не кладите на крышку 1 (рисунок Б.2) холодильного прибора электронагревательные устройства, от
которых может загореться пластмасса.
Не допускайте попадания влаги на токоведущие части, расположенные сзади холодильного прибора.
4.6 Не реже одного раза в год с помощью сухой мягкой щетки или пылесоса очищайте от пыли элементы
конструкции, расположенные сзади холодильного прибора, предварительно вынув из розетки вилку шнура
питания.
!
4.7 ВНИМАНИЕ! В целях обеспечения пожарной безопасности:
- не подключайте холодильный прибор к электросети с неисправной защитой от токовых перегрузок;
- не используйте для подключения переходники, дополнительные розетки и удлинительные шну-
ры;
- не производите замену элементов электропроводки с помощью лиц, не имеющих соответствующего раз-
решения (лицензии);
- не устанавливайте в холодильный прибор электролампу освещения мощностью более 15 Вт.
4.8 По истечении срока службы холодильного прибора (см. сервисную книжку, гарантийные обязатель-
ства) необходимо вызвать специалиста сервисной службы, который должен дать заключение о возможности
дальнейшей эксплуатации прибора и обязательно заменить все элементы его электропроводки. В противном
случае вы можете подвергнуть опасности себя и окружающих.
4.9 В Вашем холодильном приборе используется хладагент R 600а- природный газ, ненаносящий
вреда окружающей среде, но являющийся легковоспламеняемым, поэтому необходимо соблюдать до-
полнительные меры предосторожности:
!
- ВНИМАНИЕ! Не загромождайте вентиляционный зазор сзади холодильного прибора;
- ВНИМАНИЕ! Не используйте механические устройства или другие приспособления для ускорения про-
цесса размораживания, кроме рекомендованных изготовителем;
- ВНИМАНИЕ! Не повредите охладительный контур;
- ВНИМАНИЕ! Не используйте электроприборы внутри отделений для хранения продуктов, если они от-
личаются от типов, рекомендованных изготовителем.
- ВНИМАНИЕ! При разгерметизации холодильной системы хорошо проветрите помещение и не ис-
пользуйте открытое пламя.
пользуйте открытое пламя.
пользуйте открытое пламя.
пользуйте открытое пламя.
!
4.10 ВНИМАНИЕ! Данный прибор не предназначен для использования людьми (включая детей), у которых
есть физические, нервные или психические отклонения или недостаток опыта и знаний, за исключением
случаев, когда за такими лицами осуществляется надзор или проводится их инструктирование относительно
использования данного прибора лицом, отвечающим за их безопасность.
Необходимо осуществлять надзор за детьми с целью недопущения их игр с прибором.
4.11 Отключайте холодильный прибор от электросети, вынув вилку из розетки, при:
- уборке его внутри и снаружи, оттаивании МК;
- мытье пола под ним, перемещении его на другое место;
- отключении напряжения электрической сети;
- устранении неисправностей, замене лампы освещения;
- Вашем отъезде на длительное время.
4.12 Если вы решили больше не использовать ваш холодильній прибор, то его следует утилизировать.
Выньте вилку из розетки, отрежте шнур питания. Не допускайте повреждения трубопроводов во избежание
вытекания хладагента и масла. Содержащийся в холодильной системе хладагент должен утилизироваться
специалистом. За более подробной информацией об утилизации холодильного прибора просьба обращаться
к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором приобретен холодиль-
ный прибор.
5.1 Снимите упаковку с холодильного прибора и комплектующих изделий.
5.2 Вымойте холодильный прибор теплой водой: наружную часть - моющим мыльным средством, внутренние
части - раствором пищевой соды. Если дверь выполнена из нержавеющей стали, то используйте специальные моющие
средства. Насухо вытрите мягкой тканью и тщательно проветрите.
Не допускайте использование для мойки холодильного прибора абразивной пасты и моющих
средств, содержащих кислоты и растворители.
5.3 На заднюю стенку крышки прикрепите два упора 2, которые обеспечат необходимое расстояние от холо-
дильного прибора до стены помещения (рисунок Б.2).
дильног
дильног
дильног
!
ВНИМАНИЕ! Расстояние от выступающих частей прибора до стены должно быть не менее 20 мм.
5.4 Определите место установки прибора. Не располагайте его вблизи источников тепла, влаги и в зоне по-
падания прямых солнечных лучей.
При встраивании холодильного прибора в шкаф, в подготовленную нишу в стене или подобное место следует
учесть: внутренняя глубина должна не менее чем на 50мм превышать габаритную глубину холодильного прибора, вну-
тренняя ширина - не менее, чем на 6мм, внутренняя высота - не менее, чем на 4 мм.
тренняя ширина - не менее, чем на 6мм, внутренняя выс
тренняя ширина - не менее, чем на 6мм, внутренняя выс
тренняя ширина - не менее, чем на 6мм, внутренняя выс
!
ВНИМАНИЕ! Необходимо обеспечить свободную циркуляцию воздуха вокруг прибора (рисунок Б.7). Не за-
крывайте отверстия для притока и оттока воздуха.
5.5 При установке прибора его следует выровнять по горизонтали. Это, а также надежность установки холодиль-
ного прибора, особенно на неровном полу, достигается при помощи двух передних регулировочных опор.
5.6 Установите комплектующие изделия согласно рисунку Б.1.
!
5.7 Холодильный прибор, находившийся на холоде, перед включением в электросеть необходимо выдер-
жать при комнатной температуре не менее 8 час.
5.8 Для более рационального использования пространства холодильной камеры и внутренней панели двери кон-
5 ПОРЯДОК УСТАНОВКИ И ПОДГОТОВКА К РАБОТЕ
57

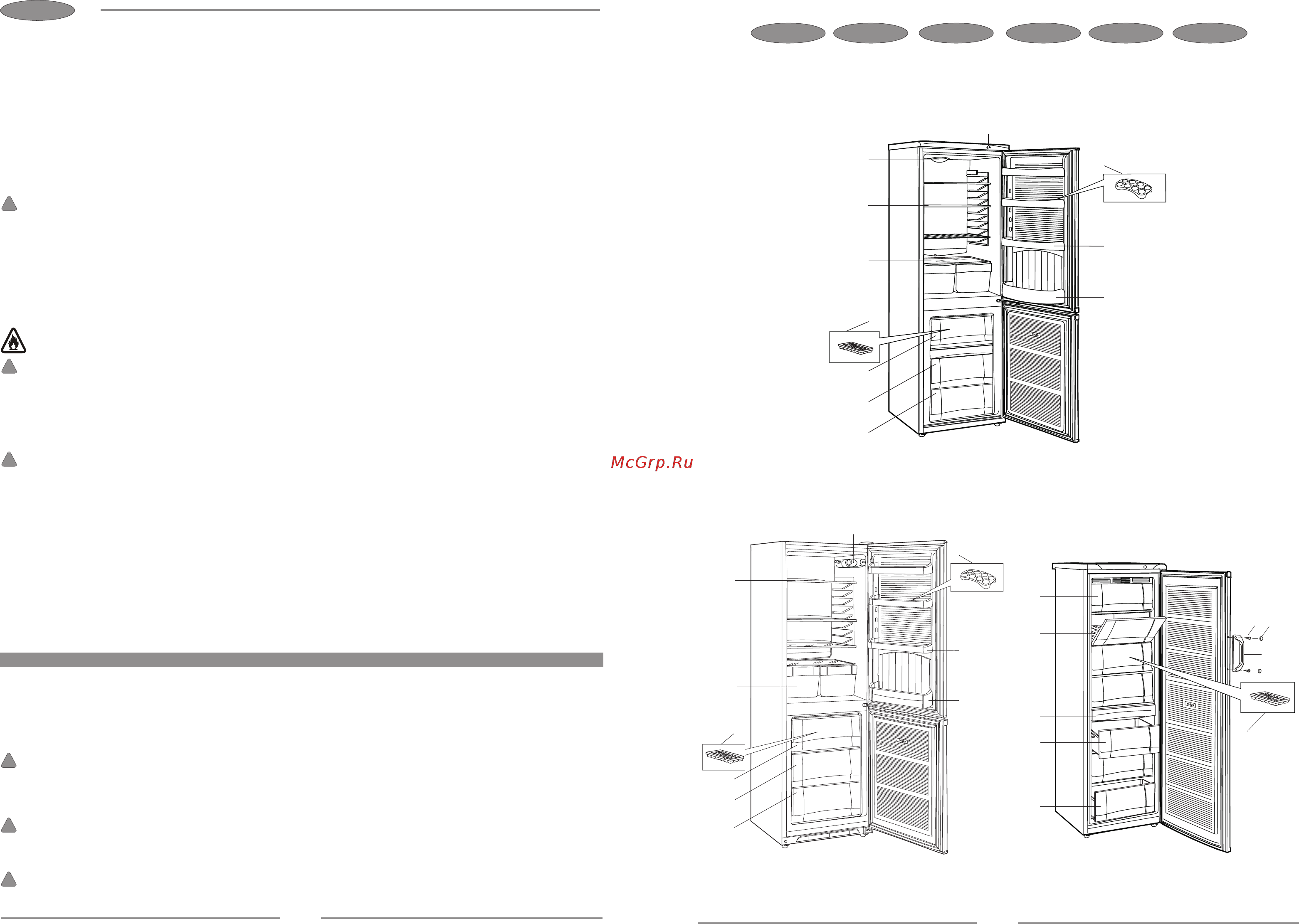

ДОДАТОК Б - РИСУНКИ/ ПРИЛОЖЕНИЕ Б - РИСУНКИ/ ƏLAVƏ B - Şəkillər/
Б ҚОСЫМШАСЫ – СУРЕТТЕР/ ANEXA B – Figuri/ B ILOVA: RASMLAR
UKR
1
2
3
4
5
6
7
8
9
10
11
RUS AZE KAZ MOL UZB
b) NRB 118, NRB 139, NRB 120, NRB 137
а) ДХ 239, ДХ 220, ДХ 218, ДХ 237
5
19
4
7
6
15
14
18
17
16
c) ДМ 155, ДМ 156, ДМ 158, ДМ 161
20
1
2
3
4
5
6
7
8
9
10
