4
A

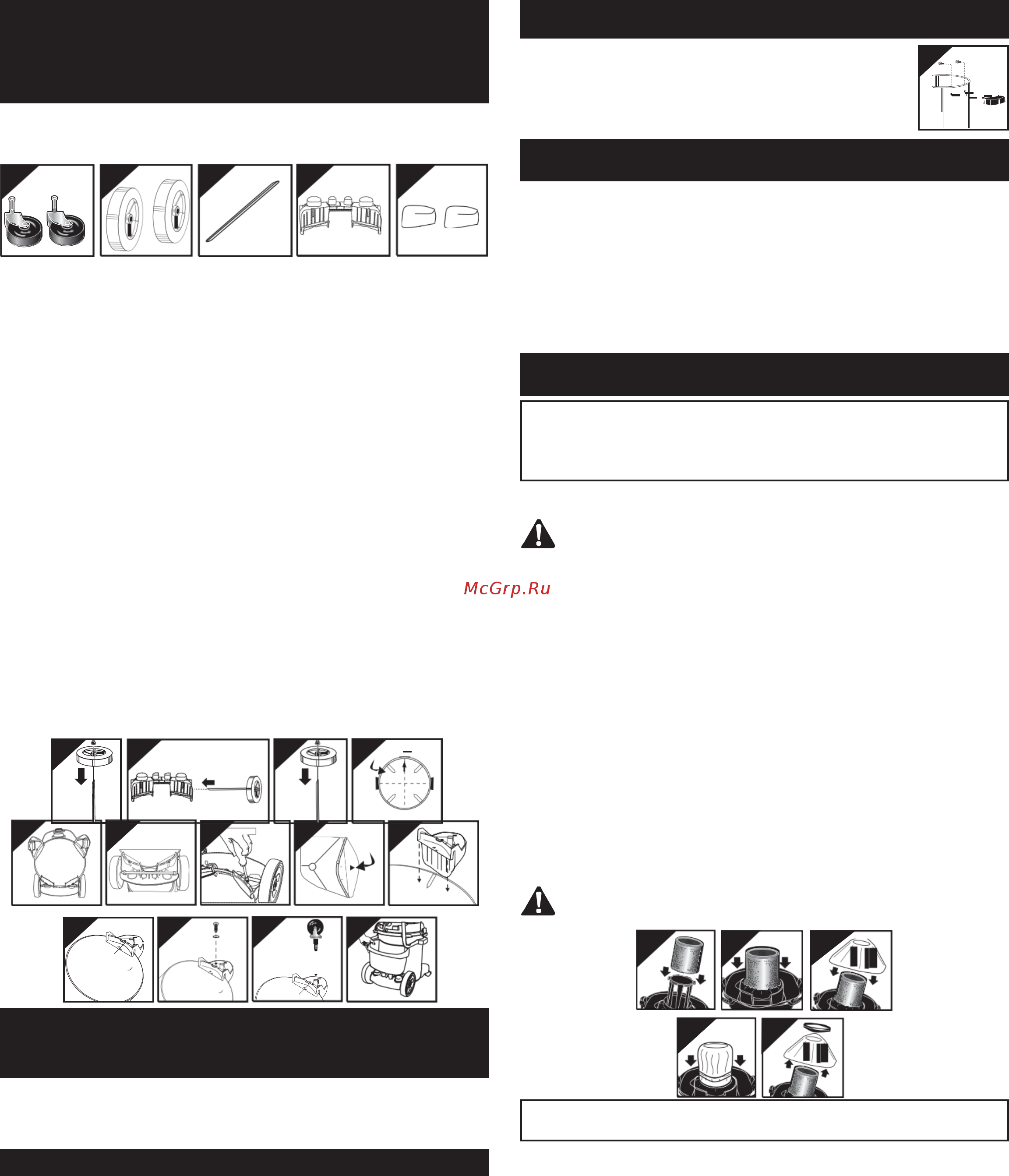

ЗАДНЯЯ ТЕЛЕЖКА
/
ИНСТРУМЕНТОДЕРЖАТЕЛЬ ДЛЯ
МЕТАЛЛИЧЕСКИХ ЕМКОСТЕЙ
(Не во всех моделях)
В комплект поставки входят: ролики (35), два задних колесика (36), одна ось
(37), задняя тележка (38), две накладки (39) и четыре болта. Произведите
сборку, как описано ниже
СБОРKА
БОКОВЫХ РУЧЕК
(Не во всех моделях)
53
Прикрепите боковые ручки к емкости при помощи болтов (рис. 53).
ФИЛЬТРЫ
35 36
37 38
39
ВНИМАНИЕ!
1. При отключенном кабеле питания и снятой крышке переверните пылесос
вверх дном
2. Установите ось и установите заглушку (1) Установите колесико (1) на
ось (рис. 40). Убедитесь, что плоская часть колесика остается с
внешней стороны.
3. Вставьте ось в отверстия в тележке (рисунок 41).
4. Установите второе колесико на ось и установите заглушку (рис. 42).
5. При помощи ножниц подгоните размер опорного основания под
диаметр емкости: 11”, 14” или 16”.
6. После того как опорное основание готово, поместите нижнюю часть таким
образом, чтобы стрелка на опорном основании совпала с центром
резервуара (рис. 43).
7. Установите вырезы по центру тележки (рис. 44).
8. Разместите насечки задней тележки соответственно выемкам на
емкости и наденьте заднюю тележку на емкость (рис. 45).
9. Зафиксируйте заднюю тележку при помощи болта и шайбы,
поставляемых в комплекте (рис. 46).
10. Удалите упаковочный материал с накладок.
11. Возьмите стойку, промаркированную буквой А, и установите ее в
соответствии со стрелкой (рис. 47) на опорном основании, где
промаркировано буквой А (рис 48).
12. Установите канавку стойки напротив насечки на емкости и
надавите до тех пор, пока стойка не встанет на место (рис. 49).
13. Зафиксируйте стойку при помощи болта и гайки, поставляемых в
комплекте (рис. 50).
14. Установите стержень ролика в специально предназначенное для это
отверстие. Надавите и при помощи вращательных движений
установите ролик на место (рис. 51).
15. Установите инструментодержатель (не во всех моделях), который
имеет изогнутую поверхность, на задней част резервуара (рис. 52).
Фильтры должны быть чистыми
Эффективность работы пылесоса зависит от чистоты фильтров.
Засоренный фильтр может стать причиной перегрева пылесоса и привести к его
поломке.
Регулярно чистите или меняйте фильтр. Не используйте фильтры пылесоса для
сбора опасных или отравляющих веществ
ПРИМЕЧАНИЕ. Не стирайте фильтры в стиральной машине.
ВЫПОЛНЕНИЕ СУХИХ РАБОТ
УСТАНОВКА
ФИЛЬТРОВ
(Не для всех моделей)
ВНИМАНИЕ
! ПЕРЕД СНЯТИЕМ КРЫШКИ
НЕОБХОДИМО ОТКЛЮЧИТЬ ОБОРУДОВАНИЕ ОТ
ЭЛЕКТРОПИТАНИЯ.
Переверните крышку емкости вверх дном. Наденьте муфту на крышку
(рис. 54, 55). Наденьте многоразовый фильтр (рис. 56), поверните
крепежное кольцо таким образом, чтобы оно встало на место и
зафиксировало сборку (рис. 57). Необходимо всегда использовать
фильтр. Для снятия фильтра во время очистки, снимите крепежное
кольцо и фильтр (рис. 58). Для очистки фильтра потрясите его или
промойте водой (в зависимости от степени загрязнения фильтра).
Подождите, пока фильтр полностью высохнет, и установите его на
место. НЕ ИСПОЛЬЗОВАТЬ МАШИННУЮ МОЙКУ ИЛИ СУШКУ.
40
41
42
43
Template
B A A
B
ПРИМЕЧАНИЕ. УБЕДИТЕСЬ, ЧТО КРЕПЕЖНОЕ КОЛЬЦО
ЗАФИКСИРОВАЛО СБОРКУ. УБЕДИТЕСЬ, ЧТО ФИЛЬТР ПОЛНОСТЬЮ
ЗАКРЫВАЕТ МУФТУ. ПРОВЕРЬТЕ И УБЕДИТЕСЬ, ЧТО ВСЕ КРАЯ
ФИЛЬТРА ЗАФИКСИРОВАНЫ КРЕПЕЖНЫМ КОЛЬЦОМ.
44
45
46
47
Arrow
Bottom
of
Tank
ВНИМАНИЕ!
49 50 51
52
ФИЛЬТР ДОЛЖЕН БЫТЬ ЧИСТЫМ
54
55
56
Tank Bottom
СБОРКА РУКОЯТКИ ДЛЯ
МЕТАЛЛИЧЕСКИХ ЕМКОСТЕЙ
(Не во всех моделях)
1. Прикрепите рукоятку к емкости при помощи болта, закрепите при
помощи поставляемой в комплекте гайки. Прикрепите боковые ручки
при помощи болтов.
КАТАЛОЖНЫЙ НОМЕР и ОПИСАНИЕ
57
58
Установка картриджа фильтра
(Не во всех моделях)
Картридж фильтра может использоваться как для сухой, так и для влажной
уборки. При работе с большим объемом воды мы рекомендуем
использовать муфту для пены (не во всех моделях). Использование
картриджа фильтра наиболее подходит для сухой уборки.
1. Рукоятка металлической
емкости
2. Боковая рукоятка
3. #10 x 3/4" Болт
4. Болт 1/4 – 20 x 1/2"
5. Шестигранная
гайка ¼ – 20
