Midea MH60C217X [8/16] Установка

УСТАНОВКА

1. Детали. См. Рис. 3 (Тип и количество может варьироваться).

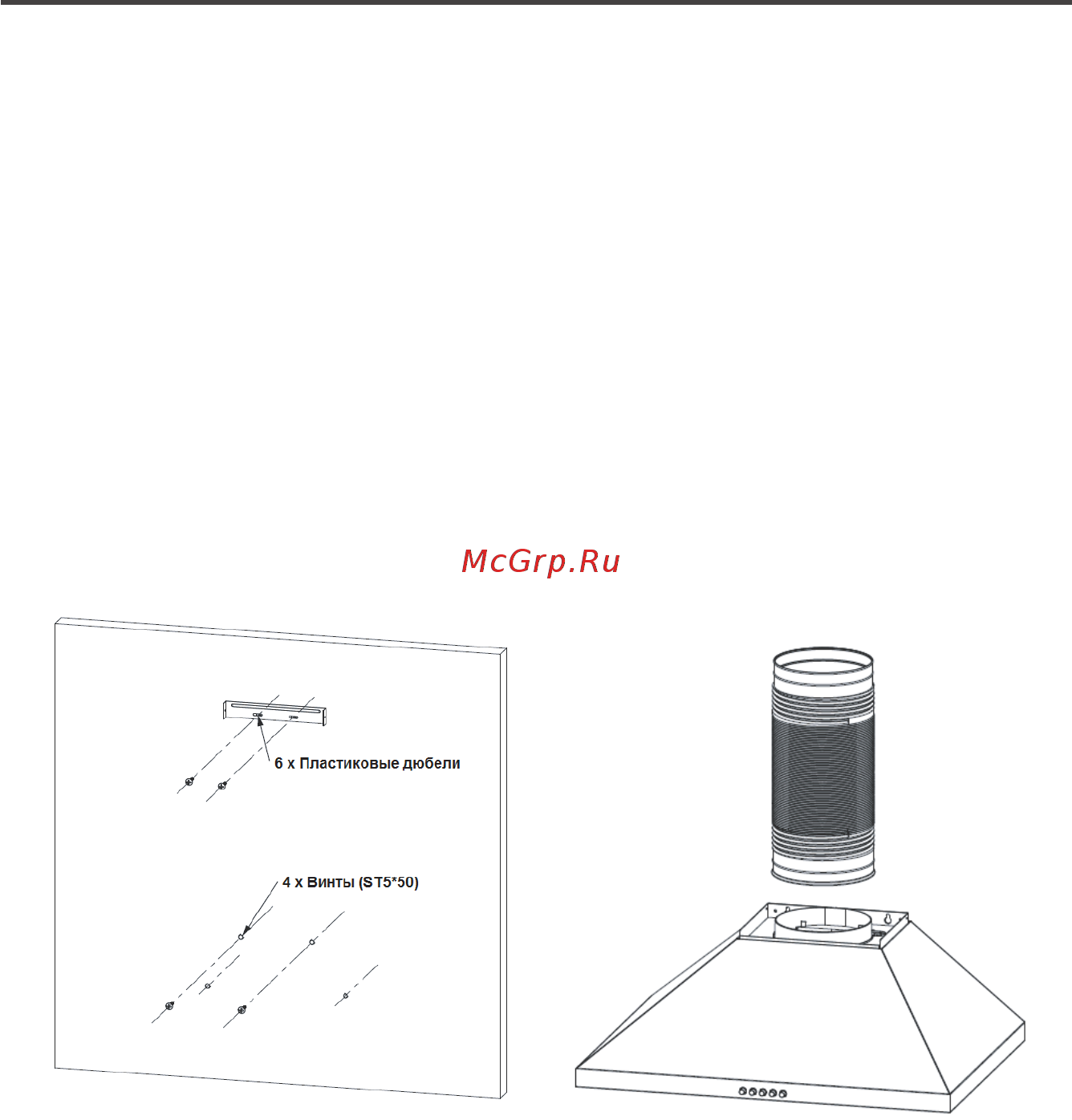

2. Закрепите держатель воздуховода на стене с помощью винтов (ST5*50)

и пластиковых дюбелей. Вкрутите винты в дюбели, но не до конца,

оставив снаружи расстояние в 2 мм. (Рис. 4)

3. Прикрепите вентиляционную трубу к вытяжке. (Рис. 5)

4. Закрепите вытяжку на винтах, закрепленных на держателе

воздуховода. (Рис. 6)

5. После установки вытяжной трубы, как следует затяните винты (ST5*50),

чтобы предотвратить случайное сползание кожуха с подвесных винтов.

См. Рис.7.

6. Закрепите вытяжку. См. Рис.8.

7. Закрепите удлинительную трубу. Смотри Рис.9.

8. Примечание: удлинительная труба не поставляется вместе с прибором.

Рис. 4 Рис. 5
