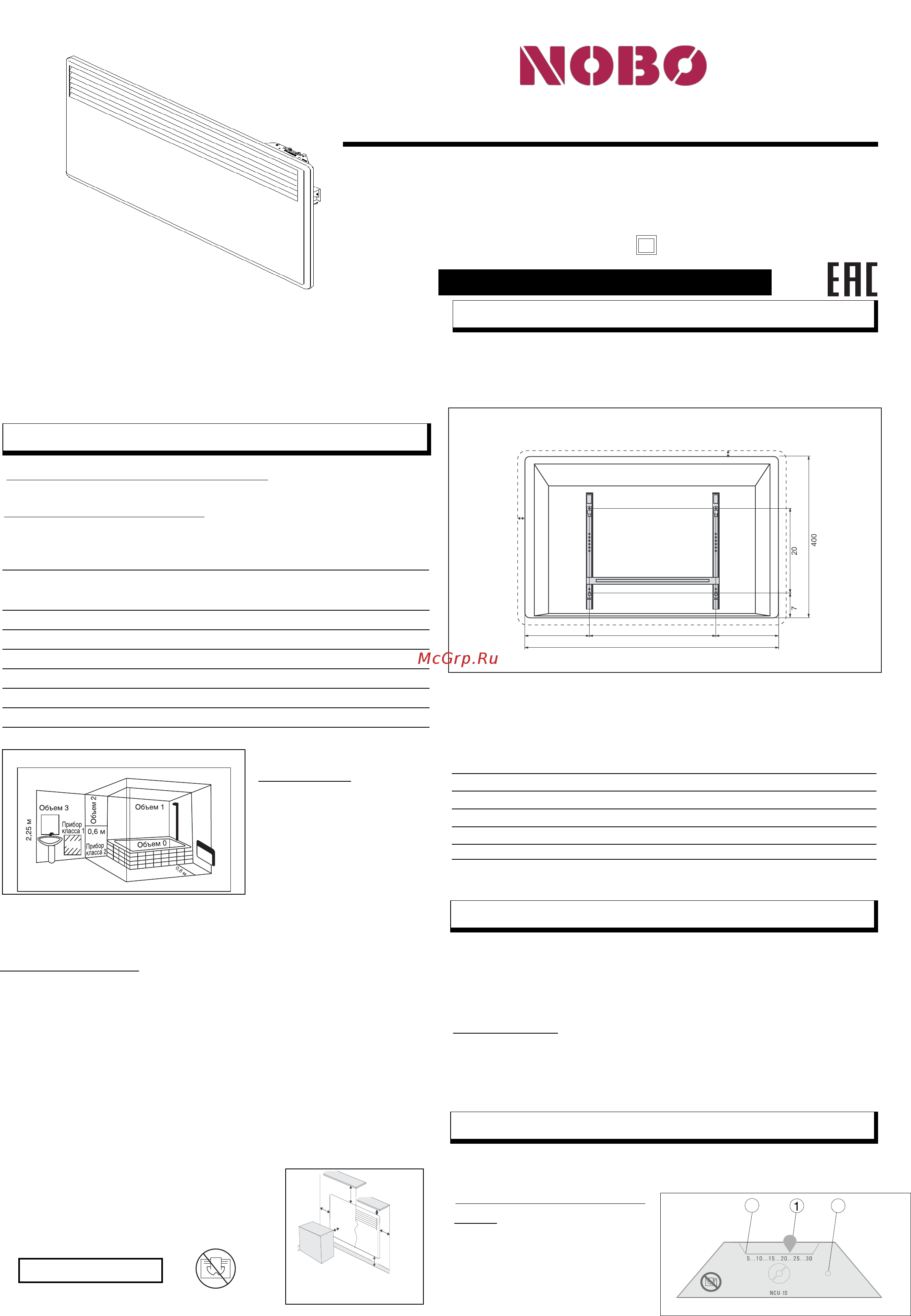

Поздравляем Вас с приобретением
электрического конвектора Nobo!
Перед началом использования прибора внимательно изучите
данное руководство и храните его в доступном месте.
Nobø (VIKING) является прибором:
– II класса электрозащиты, защищенным от брызг воды IP24
Управляющие регуляторы:
– Электронный термостат
–
Регулятор термостата
Объем защиты
Этот прибор может быть уста#
новлен в объеме 2 или 3 при
условии, что электрическое
питание будет защищено уст#
ройством защитного отклю#
чения (УЗО), равным 30 мА.
Чтобы облегчить установку и сохранить минимальное расстояние 150 мм от
нижней поверхности аппарата до пола, необходимо:
– освободить кронштейн с двумя лапами от аппарата;
– использовать кронштейн, поставленный на пол около стены, в качестве
маркировки установочных размеров.
– переставить кронштейн так, чтобы нижние установочные отверстия
аппарата и отмеченные Вами точки совпали;
– проверить горизонтальное положение кронштейна, затем отметить и
просверлить 4 отверстия;
– поместить кронштейн на стену и закрепить его при помощи 4 винтов
диаметром 5,5 мм. максим.
Мощность, Вт 500 750 1000 1200 1500 2000
Сила тока (А) 2,2 3,3 4,3 5,4 6,5 8,7
A 525 625 725 925 1025 1125
163 163 213 263 213 263
C
200 300 300 400 600 600
Обогреватель не следует устанавливать в непосредственной близости от
розетки сетевого электроснабжения. В случае установки прибора во
влажном помещении необходимо использовать устройство защитного
отключения (УЗО).
Электрическое соединение не требует демонтажа прибора.
Подключение
Конвектор комплектуется двухжильным шнуром электропитания с вилкой
В случае неисправности шнура электропитания направьте изготовителю
извещение. Отдел послепродажного обслуживания или другой уполно#
моченный сотрудник примет соответствующие меры.
1)
ХАРАКТЕРИСТИКИ
Nobø (VIKING) NFC4S, NFC4N
Электрический обогреватель
(конвектор)
230-250 В ~ IP24
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Мощность Напряжение
Сила тока
Высота Ширина Толщина Вес
Вт (В) (А) (мм) (мм) (мм) (кг)
500 230–250 2,2 400 525 55 3,5
750 230–250 3,3 400 625 55 4,1
1000 230–250 4,3 400 725 55 4,7
1200 230–250 5,4 400 925 55 5,7
1500 230–250 6,5 400 1025 55 6,0
2000
230–250
8,7 400 1325 55 6,7
рис. А
3)
УСТАНОВКА И ФИКСАЦИЯ
Рис.3
(размеры в мм)
4)
ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
5)
ФУНКЦИОНИРОВАНИЕ
Рис.1
(H)
(A)
23
20
5
5
B BC
A
B
Электронное управление этого прибора реализовано так, чтобы его эксплуа#
тация была максимально экономичной и удобной.
Блок управления прибора
Рис. 4
–
Регулятор температуры (1)
–
Индикатор работы (3)
–
Шкала регулятора
температуры (2)
Рис.4
3
2
Установка прибора
Электрическая установка должна соответствовать требованиям нормы
NFC 15–100. Этот прибор класса II не соединяется
с землей.
В большинстве случаев этот аппарат устанавливается таким образом,
чтобы производимое тепло перемешивало максимальный объем воздуха.
Прибор должен быть зафиксирован в соответствии с действующими пред#
писаниями.
Он должен устанавливаться таким образом, чтобы выключатель и другие
механизмы не могли соприкасаться с человеком, принимающим ванну
или душ.
Если вентиляционные отверстия прибора заблокированы, существует
риск перегрева.
Таким образом, категорически запрещается накрывать или затыкать вход#
ные или выходные отверстия (решетки) воздуха, ввиду опасности несчаст#
ного случая или порчи прибора.
Избегать расположения за занавесками, дверьми
или под отверстием, пропускающим воздух.
на полу, на поверхностях, у мебели и т.д.
(рис. 1).
ВАЖНО!
Рис.
2
Мин.
200 мм
Мин.
50 мм
Мин.
10 мм
Мин.
50 мм
Мин.
50 мм
Соблюдать минимальные расстояния установки
NT
NF
Мин.
30 мм
