Паспорт разработан в соответствии с требованиями ГОСТ 2.601 Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Монтаж радиаторов

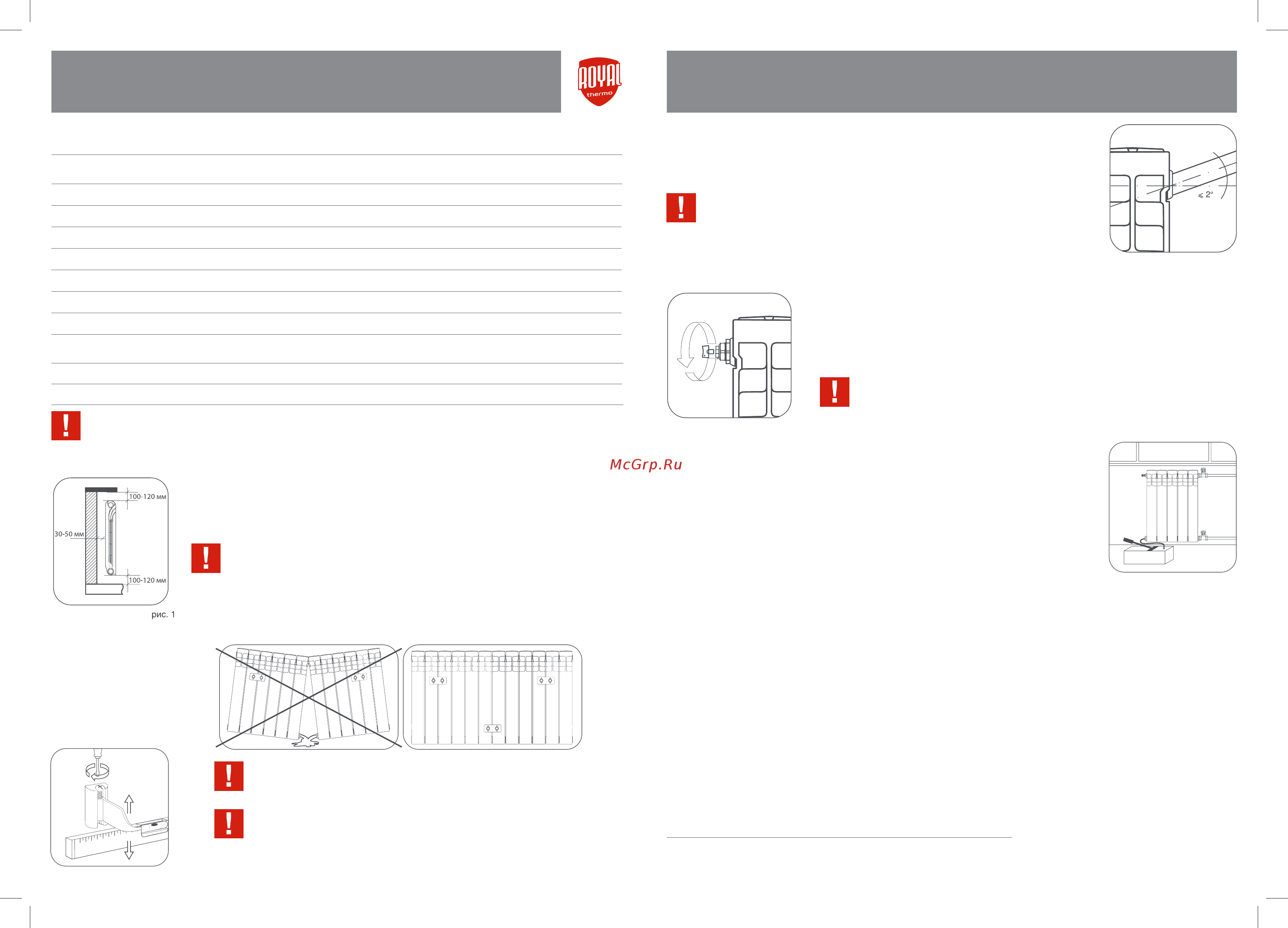

1. Для эффективной работы радиатора необходимо соблюдать монтажные
расстояния, указанные на рис. 1.
2. Демонтаж заменяемого радиатора
Перед демонтажем старого радиатора во избежание подтопления помещения
убедитесь в отсутствии теплоносителя в системе отопления (отключить стояк).
Технический
паспорт
изделия
Технический
паспорт
изделия
Биметаллические
радиаторы
Биметаллические
радиаторы
Технические характеристики и описание радиаторов
Модель
BILINER
500
REVOLUTION
BIMETALL 500
REVOLUTION
BIMETALL 350
VITTORIA
500
VITTORIA
350
INDIGO
SUPER 500
Теплоотдача секции (при ∆t=70 °С), Вт
171 16 0 12 2 17 5 118 18 5
Рабочее давление, бар 30 30 30 30 30 30
Опрессовочное давление, бар 45 45 45 45 45 45
Давление на разрыв, бар >200 >200 >200 >200 >200 >200
Масса секции, кг 1,90 1,82 1,42 1,85 1,36 1,93
Объем воды в секции, л 0,205 0,205 0,175 0,205 0,175 0,205
Габаритные размеры, мм 574×80×87 564×80×80 410 ×80×80 560×80×80 405×80×80 585x80x100
Таблица поправочных коэффициентов для расчета мощности радиатора
∆Т 40 45 50 55 60 65 70 75 80 85
К 0,48 0,56 0,65 0,73 0,82 0,91 1 1,1 1,2 1,3
Перед установкой радиатора убедитесь в соответствии параметров системы отопления
основным характеристикам радиатора в управляющей компании Вашего дома.
Производитель не несет ответственности в случае невыполнения
инструкции по монтажу.
Для радиаторов до 12 секций
используйте 2 кронштейна.
Для радиаторов
12 и более секций
используйте 3 кронштейна
(2 сверху и 1 снизу).
3. Монтаж радиатора на стену (рис. 2)
рис. 2
рис. 3
рис. 4
рис. 5
рис. 6
Не снимайте полиэтиленовую защитную пленку с радиатора
до окончания ремонтных работ.
Для того, чтобы идеально ровно смонтировать радиатор
на стену, используйте оригинальные регулируемые кронштейны
Royal Thermo (рис. 3).
4. Подключение радиатора к системе отопления, его эксплуатация
и обслуживание
Радиатор подключается к трубопроводам с помощью специальных гаек-
переходников (либо ½ дюйма, либо ¾ дюйма).
Во избежание аварии допустимо отклонение оси коллектора
радиатора от подводящих труб не более 2° (рис. 4).
Рекомендуем использовать монтажные наборы Royal Thermo,
при необходимости воспользуйтесь монтажным ключом.
Для возможности демонтажа радиатора на подающий и обратный трубопровод
устанавливайте запорную или запорно-регулирующую арматуру.
5. Испытание внутренних санитарно-технических систем
По завершению монтажных работ должны быть выполнены испытания
систем отопления в соответствии с требованиями СП 73.13330.2012
(актуализированная редакция СНиП 3.05.01-85).
Гидростатическое испытание водяных систем и приборов отопления должно
производиться под давлением, равным 1,5 рабочего давления (прим. рис. 6).
По факту проведения испытаний составляется акт ввода системы
и приборов отопления в эксплуатацию в установленной форме.
Эксплуатация радиатора и его обслуживание
Эксплуатация системы отопления должна осуществляться в полном соответствии с нормами СП 60.13330.2012
и СП 73.13330.2012.
В процессе эксплуатации во избежание выхода радиатора из строя запрещается:
• отключать радиатор от системы отопления (перекрывать оба запорных вентиля на входе и выходе
радиатора) за исключением случаев техобслуживания и демонтажа радиатора;
• резко открывать вентили отключенного от отопления прибора во избежании гидравлического удара;
• устанавливать радиатор в сеть горячего водоснабжения;
• использовать теплоноситель, не соответствующий требованиям, приведенным в настоящем Паспорте и в
«Правилах технической эксплуатации электрических станций и сетей РФ» РД 34.20.501-95;
• спускать теплоноситель из сети отопления при перерывах в работе и остановке в летний период за
исключением аварийных ситуаций и профилактических работ, но не более 15 дней в году;
• использовать трубы и радиаторы в качестве элементов электрических цепей, например, для заземления;
• самостоятельно осуществлять перекомпоновку радиаторов с целью уменьшения или увеличения
количества секций, а также замену отдельных секций радиаторов;
• допускать детей к вентилям и воздушным клапанам, установленным на радиаторе.
Для удаления воздуха из радиатора в верхний коллектор обязательна установка
крана Маевского* или автоматического воздухоотводчика.
Для удаления воздуха через кран Маевского необходимо периодически (несколь-
ко раз в год) вручную стравливать его с помощью специального ключа* (рис. 5).
* Кран Маевского и ключ входят в монтажный набор Royal Thermo.
