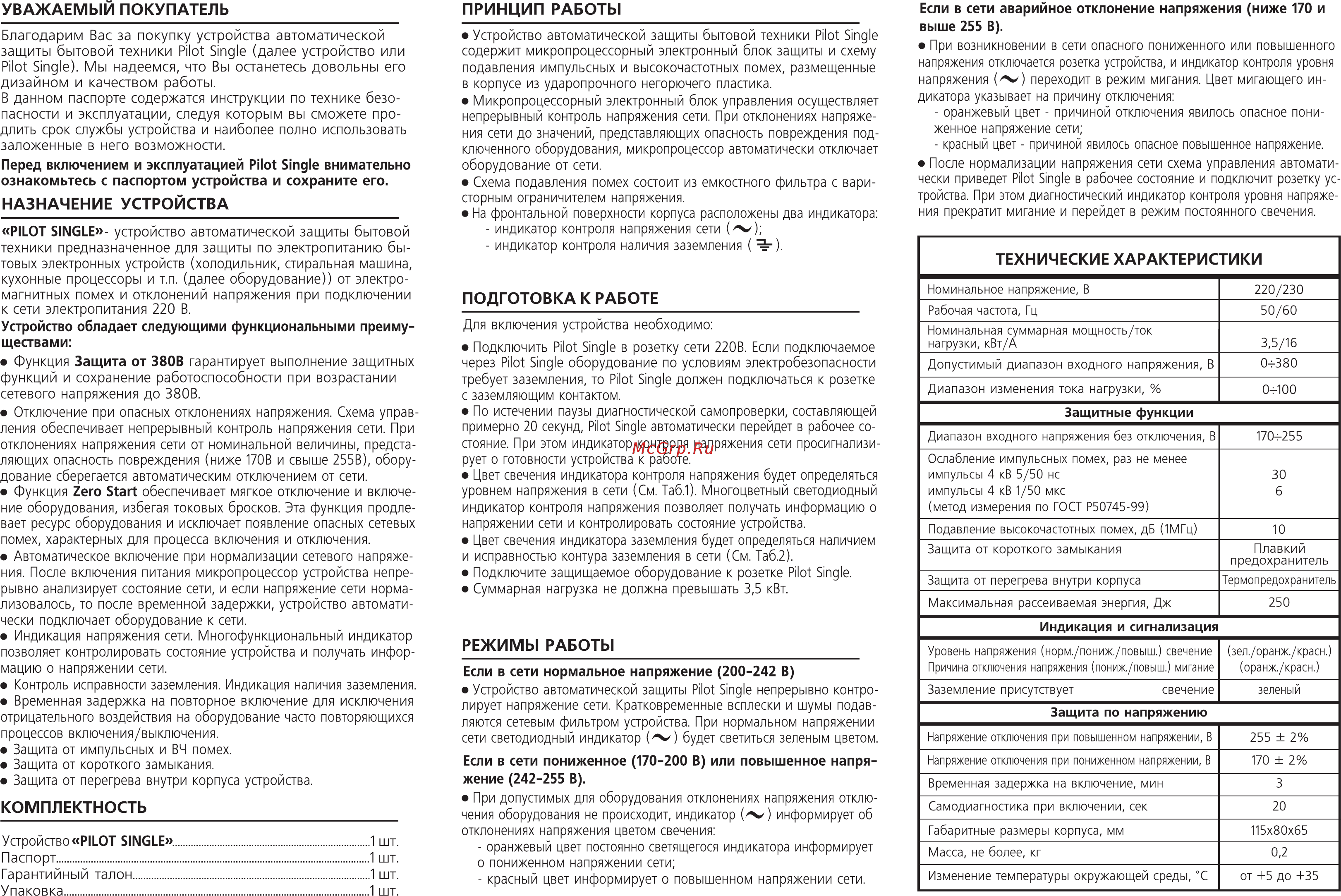

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ ПРИНЦИП РАБОТЫ Благодарим Вас за покупку устройства автоматической защиты бытовой техники Pilot Single далее устройство или Pilot Single Мы надеемся что Вы останетесь довольны его дизайном и качеством работы В данном паспорте содержатся инструкции по технике безо пасности и эксплуатации следуя которым вы сможете про длить срок службы устройства и наиболее полно использовать заложенные в него возможности Устройство автоматической защиты бытовой техники Pilot Single содержит микропроцессорный электронный блок защиты и схему подавления импульсных и высокочастотных помех размещенные в корпусе из ударопрочного негорючего пластика Микропроцессорный электронный блок управления осуществляет непрерывный контроль напряжения сети При отклонениях напряже ния сети до значений представляющих опасность повреждения под ключенного оборудования микропроцессор автоматически отключает оборудование от сети Схема подавления помех состоит из емкостного фильтра с вари сторным ограничителем напряжения На фронтальной поверхности корпуса расположены два индикатора индикатор контроля напряжения сети индикатор контроля наличия заземления Перед включением и эксплуатацией Pilot Single внимательно ознакомьтесь с паспортом устройства и сохраните его НАЗНАЧЕНИЕ УСТРОЙСТВА PILOT SINGLE устройство автоматической защиты бытовой техники предназначенное для защиты по электропитанию бы товых электронных устройств холодильник стиральная машина кухонные процессоры и т п далее оборудование от электро магнитных помех и отклонений напряжения при подключении к сети электропитания 220 В Устройство обладает следующими функциональными преиму ществами Функция Защита от 380В гарантирует выполнение защитных функций и сохранение работоспособности при возрастании сетевого напряжения до 380В Отключение при опасных отклонениях напряжения Схема управ ления обеспечивает непрерывный контроль напряжения сети При отклонениях напряжения сети от номинальной величины предсталяющих опасность повреждения ниже 170В и свыше 255В обору дование сберегается автоматическим отключением от сети Функция Zero Start обеспечивает мягкое отключение и включе ние оборудования избегая токовых бросков Эта функция продле вает ресурс оборудования и исключает появление опасных сетевых помех характерных для процесса включения и отключения Автоматическое включение при нормализации сетевого напряже ния После включения питания микропроцессор устройства непре рывно анализирует состояние сети и если напряжение сети норма лизовалось то после временной задержки устройство автомати чески подключает оборудование к сети Индикация напряжения сети Многофункциональный индикатор позволяет контролировать состояние устройства и получать инфор мацию о напряжении сети Контроль исправности заземления Индикация наличия заземления Временная задержка на повторное включение для исключения отрицательного воздействия на оборудование часто повторяющихся процессов включения выключения Защита от импульсных и ВЧ помех Защита от короткого замыкания Защита от перегрева внутри корпуса устройства КОМПЛЕКТНОСТЬ Устройство PILOT SINGLE 1шт Паспорт 1шт Гарантийный талон 1шт Упаковка 1шт Если в сети аварийное отклонение напряжения ниже 170 и выше 255 В При возникновении в сети опасного пониженного или повышенного напряжения отключается розетка устройства и индикатор контроля уровня напряжения переходит в режим мигания Цвет мигающего ин дикатора указывает на причину отключения оранжевый цвет причиной отключения явилось опасное пони женное напряжение сети красный цвет причиной явилось опасное повышенное напряжение После нормализации напряжения сети схема управления автомати чески приведет Pilot Single в рабочее состояние и подключит розетку ус тройства При этом диагностический индикатор контроля уровня напряже ния прекратит мигание и перейдет в режим постоянного свечения ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОДГОТОВКА К РАБОТЕ Для включения устройства необходимо Подключить Pilot Single в розетку сети 220В Если подключаемое через Pilot Single оборудование по условиям электробезопасности требует заземления то Pilot Single должен подключаться к розетке с заземляющим контактом По истечении паузы диагностической самопроверки составляющей примерно 20 секунд Pilot Single автоматически перейдет в рабочее со стояние При этом индикатор контроля напряжения сети просигнализи рует о готовности устройства к работе Цвет свечения индикатора контроля напряжения будет определяться уровнем напряжения в сети См Таб 1 Многоцветный светодиодный индикатор контроля напряжения позволяет получать информацию о напряжении сети и контролировать состояние устройства Цвет свечения индикатора заземления будет определяться наличием и исправностью контура заземления в сети См Таб 2 Подключите защищаемое оборудование к розетке Pilot Single Суммарная нагрузка не должна превышать 3 5 кВт Номинальное напряжение В 220 230 Рабочая частота Гц 50 60 Номинальная суммарная мощность ток нагрузки кВт А 3 5 16 Допустимый диапазон входного напряжения В 0 380 Диапазон изменения тока нагрузки 0 100 Защитные функции Диапазон входного напряжения без отключения В 170 255 Ослабление импульсных помех раз не менее импульсы 4 кВ 5 50 нс 30 импульсы 4 кВ 1 50 мкс 6 метод измерения по ГОСТ Р50745 99 Подавление высокочастотных помех дБ 1МГц 10 Плавкий предохранитель Защита от короткого замыкания Термопредохранитель Защита от перегрева внутри корпуса Максимальная рассеиваемая энергия Дж 250 Индикация и сигнализация РЕЖИМЫ РАБОТЫ Уровень напряжения норм пониж повыш свечение зел оранж красн Если в сети нормальное напряжение 200 242 В Причина отключения напряжения пониж повыш мигание Устройство автоматической защиты Pilot Single непрерывно контро лирует напряжение сети Кратковременные всплески и шумы подав ляются сетевым фильтром устройства При нормальном напряжении сети светодиодный индикатор будет светиться зеленым цветом Заземление присутствует Напряжение отключения при повышенном напряжении В 255 2 Если в сети пониженное 170 200 В или повышенное напря Напряжение отключения при пониженном напряжении В 170 2 жение 242 255 В Временная задержка на включение мин 3 Самодиагностика при включении сек 20 При допустимых для оборудования отклонениях напряжения отклю чения оборудования не происходит индикатор информирует об отклонениях напряжения цветом свечения оранжевый цвет постоянно светящегося индикатора информирует о пониженном напряжении сети красный цвет информирует о повышенном напряжении сети свечение оранж красн зеленый Защита по напряжению Габаритные размеры корпуса мм Масса не более кг Изменение температуры окружающей среды С 115x80x65 0 2 от 4 5 до 35
