HR
20
PRIKLJUČAK NA VODOVODNU MREŽU
Dovod i odvod vode na cijevima bojlera označeni su bojom. Dovod hladne vode označen je
plavom bojom, a odvod tople vode crvenom.
Bojler možete priključiti na vodovodnu mrežu na dva načina. Zatvoreni, tlačni sistem
priključenja omogučuje odljev vode na više odljevnih mjesta, a netlačni sistem dovoljan je
samo za jedno odljevno mjesto. Odabir miješalice ovisi o izboru sistema priključenja.
Kod otvorenoga, netlačnog sistema, potrebno je ispred grijača ugraditi protupovratni ventil
koji sprječava istjecanje vode iz kotla ukoliko u mreži ponestane vode. Kod ovog sistema
priključenja morate koristiti protočnu miješalicu. U bojleru se zbog zagrijavanja zapremnina
vode povečava, što prouzrokuje kapanje vode iz cijevi miješalice. Kapanje vode ne možete
spriječiti jakim zatezanjem ručke na miješalici; na taj način jedino možete uništiti miješalicu.
Kod zatvorenog, tlačnog sistema priključenja morate na odljevnim mjestima koristiti tlačne
miješalice. Na dovodnu cijev je potrebno zbog sigurnog rada ugraditi sigurnosni ventil ili
sigurnosnu grupu koja sprječava povišenje tlaka u kotliću više od 0,1 MPa iznad nominale.
Ispusni otvor na sigurnosnom ventilu obavezno mora imati izlaz na atmosferski tlak.
Kod zagrijavanja vode u bojleru tlak vode se u kotlu povečava do granice, podešene na
sigurnosnom ventilu. Buduči da je vračanje vode nazad u vodovodnu mrežu spriječeno,
može doči do kapanja vode iz odvodnog otvora sigurnosnog ventila. Kapajuču vodu možete
sprovesti u odvod preko lijevka za prihvat, kojeg namjestite ispod sigurnosnog ventila.
Odvodna cijev koja se nalazi ispod ispusta sigurnosnog ventila mora biti postavljena
vodoravno prema dolje u okolini, u kojoj ne dolazi do smrzavanja.
U slučaju, da zbog neodgovarajuće izvedene instalacije nemate mogućnosti da vodu
koja kaplje iz povratnog sigurnosnog ventila sprovedete u odvod, kapanje možete izbjeći
ugradnjom ekspanzijske posude volumena 3 l na dovodnu cijev grijača.
Za pravilno djelovanje sigurnosnog ventila morate sami periodično provoditi kontrole. Pri
provjeravanju morate pomicanjem ručke ili odvijanjem matice ventila (ovisno o tipu ventila)
otvoriti istjecanje iz povratnog sigurnosnog ventila. Pri tome mora kroz mlaznicu ventila za
istjecanje priteći voda, što je znak, da je ventil besprijekoran.
ABCDEFG
TGR 30 N 468 275 173 - 454 461 80
TGR 50 N 570 365 185 - 454 461 130
TGR 80 N 775 565 190 - 454 461 180
TGR 100 N 935 715 200 - 454 461 260
TGR 120 N 1090 865 205 - 454 461 260
TGR 150 N 1305 1065 220 - 454 461 260
TGR 200 N 1514 1050 444 800 500 507 260

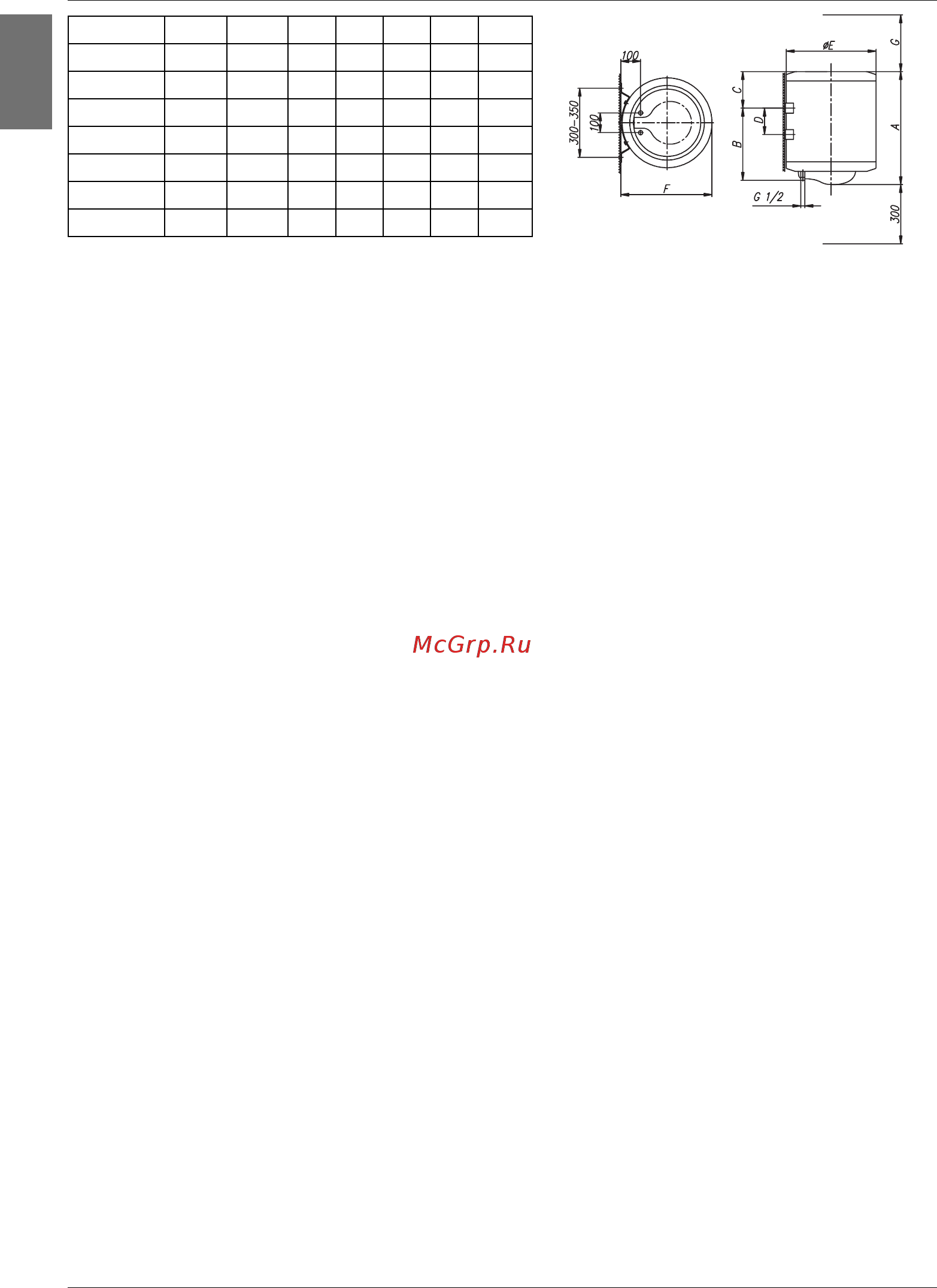

Priključne i montažne mjere grijalice [mm]
