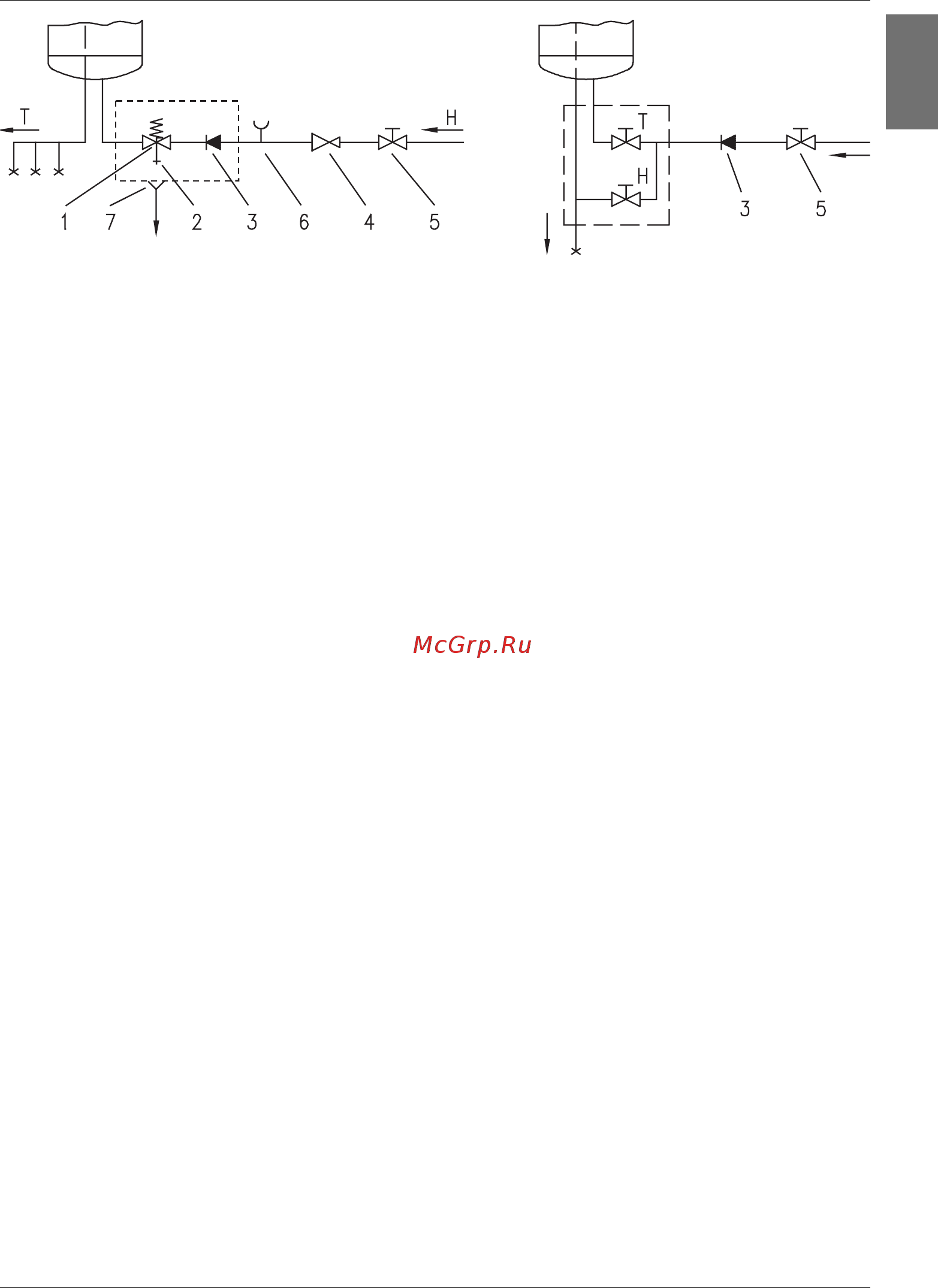

Système fermé (à pression) Système ouvert (à non-pression)

Légende:

1 - Soupape de sûreté 6 - Élément d’essai

2 - Soupape d’essai 7 - Bec avec le raccord à la

3 - Clapet de non-retour décharge

4 - Détendeur de la pression H - Eau froide

5 - Soupape d’arrêt T - Eau chaude

Une soupape d’arrêt ne doit pas être encastré entre le chauffe-eau et la soupape de

sûreté, puisqu’un tel encastrement rendrait impossible le fonctionnement de la sou-

pape de sûreté.

Si la pression dans le réseau est inférieure à 0,5 MPa (5 bar), le chauffe-eau peut être rac-

cordé au réseau de distribution d’eau du secteur sans détendeur. Si la pression dans le

réseau dépasse 0,5 MPa (5 bar) deux détendeurs doivent être installés.

Le chauffe-eau doit être impérativement rempli d’eau avant le raccordement au réseau élec-

trique. Lors du premier remplissage ouvrez la poignée pour l’eau chaude sur la batterie

mélangeuse. Le chauffe-eau est rempli quand l’eau commence à s’écouler à travers le bec

de la batterie mélangeuse.

RACCORDEMENT AU RÉSEAU ÉLECTRIQUE

Avant de brancher le chauffe-eau au réseau électrique, le câble d’alimentation de la section

minimale de 1,5 mm

(H05VV-F 3G 1,5 mm

) doit y être encastré. Lors du montage du câble

d’alimentation, les deux ﬁ ls d’arrivée du voyant doivent être raccordés aussi, dans la boîte

de jonction sur le thermostat prévue à cet effet, les ﬁ ls étant marqués par 1 ou 2 ou bien par

A et B dans le cas de la variante alternative du thermostat.

Pour pouvoir procéder à cette opération, le couvercle de protection doit être dévissé du

chauffe-eau.

Le raccordement du chauffe-eau au réseau électrique doit être exécuté conformément aux

normes pour les installations électriques. Un dispositif permettant de séparer tous les pôles

du réseau d’alimentation doit être encastré entre le chauffe-eau et l’installation permanente,

conformément aux prescriptions nationales concernant les installations.
