srg0
41a

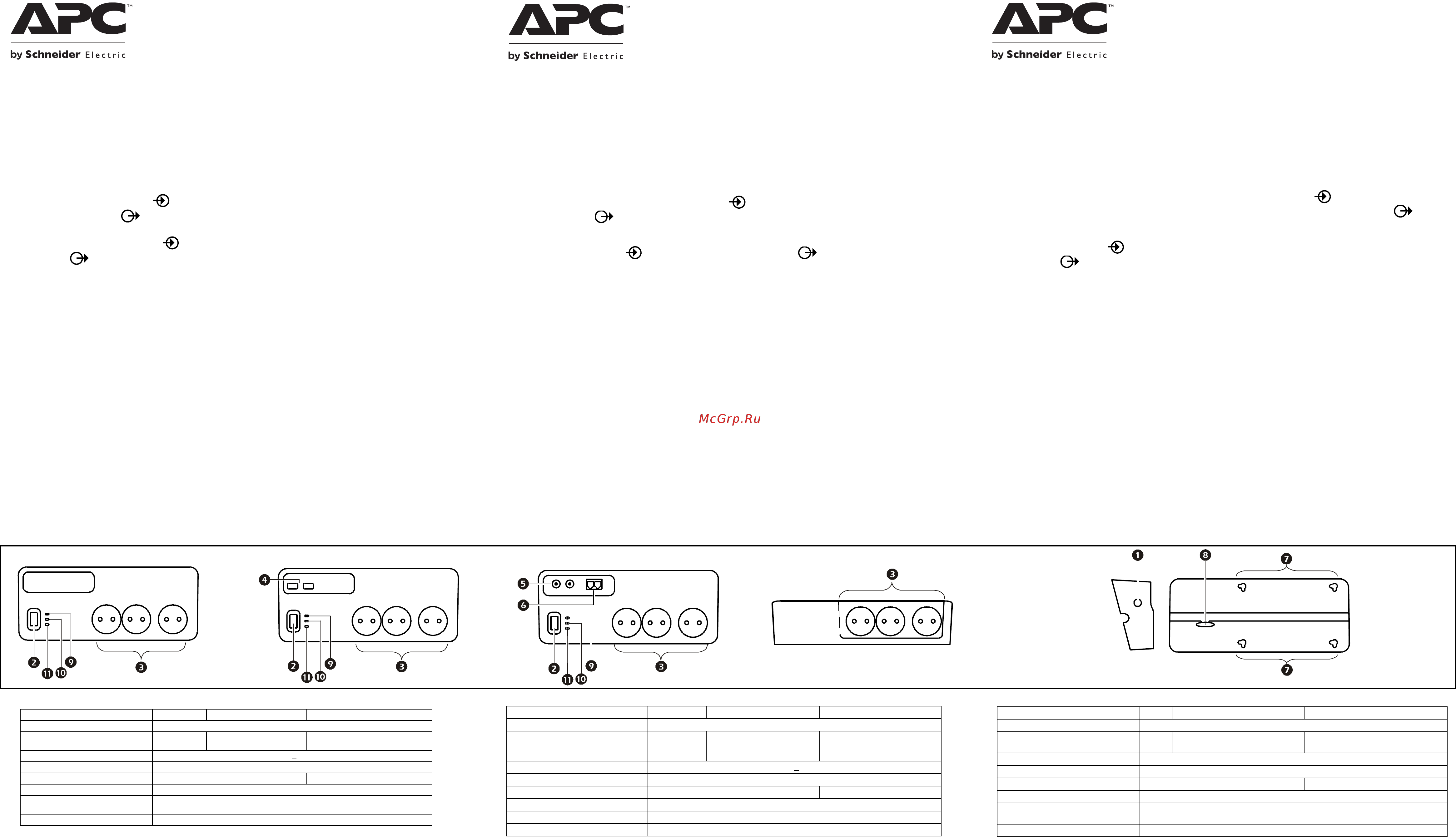

Bottom View
Side
View
srg042a
Models PM6 GR / FR
: -
srg043a
Models: PM6U GR / FR / IT
-
Rear Vie
w
srg045a
srg044a
Models PMH63VT GR / FR / IT
: -
Қауіпсіздік
• Бұл құрылғыны найзағай ойнағанда орнатпаңыз.
• Тек ғимарат ішінде пайдалану керек.
• Шамадан тыс кернеуден қорғайтын құрылғыны ыстық немесе ылғалдығы өте жоғары орынға орнатпаңыз; аквариум
жабдығын пайдаланбаңыз.
Орнату
1. Шамадан тыс кернеуден қорғайтын құрылғыны тек жерге тұйықталған розеткаға қосыңыз.
2. Электрлік жабдығыңыздан шығатын қуат сымын шамадан тыс кернеуден қорғайтын құрылғының шығыс
көзіне жалғаңыз.
Ескертпе: Қорғалуы қажет құрылғыны шамадан тыс кернеуден қорғайтын құрылғыға жалғамас бұрын, оның
дұрыс жұмыс істейтінін тексеріңіз.
3. PMH63VT үшін модульдік телефон сымын телефонның қабырғадағы розеткасы мен шамадан тыс кернеуден
қорғайтын құрылғы ұясының арасына қосыңыз. Белгіленген шамадан тыс кернеуден қорғайтын
құрылғы ұясы мен телефон, модем немесе факс құрылғысының арасына екінші модульдік телефон
сымын жалғаңыз.
4. PMH63VT коаксиалды қосқыштармен қамтамасыз етеді, кабель көзінен шығатын коаксиалды кабельді
белгіленген қосқышқа жалғаңыз. Белгіленген қосқыштан шығатын басқа коаксиалды
сымжеліні қорғалуы қажет жабдыққа
(сымжелісі бар TV жəшігі, бейне магнитофон, теледидар, сымжелісі
бар модем) жалғаңыз.
5. PM6U үшін, смартфондарды, планшеттерді жəне басқа да USB құрылғыларды зарядтау мақсатында USB
зарядтаушы сымжелісін қосқышқа жалғаңыз.
6. Қуат қосқышын басып, “I” күйіне қойыңыз.
Автоматты сөндіргіш - Шығыс кернеуі шамадан тыс болған кезде, қуат SurgeArrest өнімінен барлық
жабдықты ажырату арқылы автоматты түрде өшеді.
Жалғанып тұрған барлық жабдықты ажыратыңыз, содан
кейін шамадан тыс кернеуден қорғайтын құрылғыны қалпына келтіру үшін, автоматты сөндіргішті басыңыз.
Содан кейін барлық жабдықты қайта жалғаңыз.
Шамадан тыс кернеуден қорғайтын құрылғы индикаторы
- Қорғаныс индикаторы 230V~ 10 A MAX деп
белгіленеді. Құрылғы розеткаға жалғанып, қосылған кезде, шамадан тыс кернеуден қорғайтын құрылғы зиянды
электрлік кернеуден қорғауға дайын екендігін білдіретін жасыл индикатор жанады. Құрылғы розеткаға
жалғанып, қосылған кезде, индикатор жанбаса, құрылғы зақымдалғанын жəне сіздің электрлік құрылғыңызды
қорғай алмайтынын білдіреді. Ол Schneider Electric IT (SEIT) техникалық қызмет көрсету орталығы тарапынан
берілген нұсқаулықтарға сəйкес қайтарылуы қажет.
Жерге тұйықтау OK индикаторы - Шамадан тыс кернеуден қорғайтын құрылғы розеткаға жалғанып, қуаты
қосылып тұрғанда, Жерге тұйықтау OK индикаторы жанып (жасыл), қуат көзі тиісті түрде жерге
тұйықталғанын көрсетеді. Егер Жерге тұйықтау OK индикаторы жанбаса, ғимараттағы электр сымдарында ақау
бар. Ақауды жөндеу үшін, білікті əрі лицензиясы бар электр маманын жалдаңыз.
Шамадан тыс кернеу индикаторы - Бұл индикатор жанатын болса, индикатор өшкенге дейін құрылғыларды
ажыратыңыз.
USB зарядтау порты - Ыңғайлы екі USB зарядтау порты кез келген USB құрылғыларын, оның ішінде
смартфондарды, планшеттерді, сандық камераларды т.с.с. құрылғыларды қуатпен қамтамасыз ете алады.
Ескертпе: Бір мезгілде 2 құрылғы зарядтасаңыз, зарядтау жылдамдығы төмендеуі мүмкін.
Электр сымын бағыттауыш - Қуат сымдарын жинақы əрі ретпен ұстап тұрады жəне шамадан тыс кернеуден
қорғау құрылғысымен қабырғаға орнатуға болады (төмендегіні қараңыз)
Технические характеристики
Ограниченная гарантия
В странах Европейского Сообщества компания SEIT гарантирует, что при правильном использовании и обслуживании
первоначальным владельцем ее продукция не будет иметь дефектов материалов и изготовления в течение срока службы
продукции (для Германии данный период составляет 20 лет с момента покупки). Гарантия действует с даты приобретения,
гарантийный срок 5 лет при покупке и/или использовании в
странах, не входящих в Европейское Сообщество. Обязанности
компании SEIT по настоящей гарантии ограничены ремонтом или, по выбору компании, заменой любых продуктов с
указанными дефектами. Для гарантийного обслуживания Вам необходимо получить у SEIT или в Центре технического
обслуживания SEIT номер «Разрешения на возврат материалов» (Returned Material Authorization или RMA) с уплаченными
заранее транспортными расходами и приложить краткое описание
возникшей проблемы, а также документы,
подтверждающие дату и место покупки. Настоящая гарантия распространяется только на первичных покупателей.
Дополнительные сведения можно найти на сайте www.apc.com.
PM6 PM6U PMH63VT
Номинальное входное напряжение 230 В
Зарядное USB-устройство Нет
2 зарядных USB-порта
(5 В, 2,4 А в совокупности)
Коаксиальный (1 вход/1 выход),
телефонный (1 вход/1 выход)
Входная частота 50 Гц + 5 Гц
Максимальный линейный ток фазы 10 А
Длина шнура 2 м (6,56 фута)3 м (9,84 фута)
Джоулевый показатель 1836 Дж
Подавление радио- и электромагнитных
помех
< 40 дБ
Габариты (Ш x Г x В) 110,3 x 271,5 x 61,7 мм (4,34 x 10,69 x 2,43 дюйма)
Характеристики
Обмежена гарантія
На території країн Європейського союзу, компанія SEIT гарантує відсутність дефектів матеріалу та якість роботи за звичного
використання та проведення техобслуговування лише у першого власника на термін придатності приладу (в Німеччині цей
термін становить 20 років з дати придбання приладу). Термін гарантії складає 5 років з дати здійснення покупки на пристрої, які
придбали та/або
використовують в країнах, що не входять до складу Європейського союзу. Зобов’язання компанії SEIT
відповідно до умов цієї гарантії обмежуються ремонтом або заміною, на власний розсуд, таких продуктів із дефектами. Для
гарантійного обслуговування потрібно отримати номер RMA у компанії SEIT або у сервісному центрі SEIT за умови
передоплати транспортних витрат, а також короткий опис
проблеми та підтвердження дати та місця придбання. Ця гарантія
застосовується лише до першого покупця.
Щоб отримати детальнішу інформацію, див. www.apc.com.
PM6 PM6U PMH63VT
Номінальна вхідна напруга: 230 В
Зарядний USB-кабель Немає
2 зарядних USB-порта
(загальною потужністю 5 В, 2,4 A)
Коаксіальний кабель, 1 вхід /1 вихід
Телефонний кабель, 1 вхід /1 вихід
Вхідна частота 50 Гц +
5 Гц
Максимальна лінійна напруга на фазу 10 A
Довжина шнура 2 м 3 м
Значення в Дж 1836 Дж
Подавлення електромагнітних/
радіочастотних перешкод
< 40 дб
Розмір (ШxДxВ) 110,3 x 271,5 x 61,7 мм
Меры предосторожности
• Не устанавливайте этот прибор во время грозы.
• Прибор предназначен для применения только в помещениях.
• Не устанавливайте прибор в помещениях с повышенной температурой и влажностью; не используйте с аквариумным
оборудованием.
Ус та н овк а
1. Подключите сетевой фильтр для защиты от скачков напряжения к заземленной розетке.
2. Вставьте вилку шнура электропитания
электрического прибора в розетку сетевого фильтра.
Примечание.
Перед подключением к сетевому фильтру убедитесь, что подлежащий защите прибор находится в
исправном состоянии.
3. Для модели PMH63VT подключите модульный телефонный шнур между телефонной настенной розеткой и разъемом
сетевого фильтра
с маркировкой . Подключите другой модульный телефонный шнур между разъемом сетевого
фильтра
с маркировкой и телефоном, модемом или факс-аппаратом.
4. В модели PMH63VT имеются коаксиальные разъемы. Подключите коаксиальный кабель от источника кабеля к
разъему с пометкой
с маркировкой . Подключите другой поставляемый коаксиальный кабель к разъему
с
маркировкой и к подлежащему защите оборудованию (блоку кабельного ТВ, видеомагнитофону, телевизору,
кабельному модему).
5. Если была приобретена модель PM6U,
подключите зарядный USB-кабель к разъему для зарядки смартфонов,
планшетов или других USB-устройств.
6. Переведите выключатель питания
в положение
"I"
.
Автоматический выключатель
- При возникновении состояния перегрузки на выходе происходит
автоматическое выключение питания и отключение всего оборудования от продукта SurgeArrest. Отсоедините все
подключенное оборудование, затем нажмите автоматический выключатель
для сброса сетевого фильтра.
После этого опять подсоедините все оборудование.
Индикатор защита работает
- Индикатор защиты имеет обозначение
230 В ~ 10 А MAX
. Когда блок подключен и
включен, индикатор защиты от скачков напряжения начинает светиться зеленым светом, что показывает готовность
сетевого фильтра к защите оборудования от опасных выбросов тока. Если при включении сетевого фильтра этот
индикатор не горит,
это означает, что
прибор поврежден и более не может обеспечивать защиту
Вашего
оборудования.
Вэтом случае прибор необходимо вернуть изготовителю в соответствии с инструкциями Службы технической
поддержки компании Schneider Electric IT (SEIT).
Индикатор Есть заземление
- При включении сетевого выключателя подсоединенного к розетке сетевого фильтра
загорается (зеленая) лампочка индикатора наличия заземления
, показывая, что источник питания заземлен должным
образом. Если индикатор замыкания на землю не включается,
это означает, что
электропроводка здания не в порядке. Для
устранения этой проблемы пригласите квалифицированного электрика, имеющего право на выполнение таких работ.
Индикатор перегрузка по мощности
- Если этот индикатор загорается, отсоединяйте устройства, пока
индикатор не погаснет.
USB-порт для зарядки устройств
- Два находящихся под рукой зарядных USB-порта обеспечивают питание
любых устройств с поддержкой USB, включая смартфоны, планшеты, цифровые камеры и т. д. Примечание.
Одновременная зарядка 2 устройств может снизить скорость зарядки.
Направляющая для шнура
- Позволяет аккуратно наматывать шнуры питания на блок, а также закреплять на стене
вместе со стабилизатором напряжения (см. ниже).
Потужний мережний фільтр
для дому й офісу
Моделі PM6-RS / PM6U-RS / PMH63VT-RS
Заходи безпеки
• Не встановлюйте прилад під час грози.
• Пристрій призначений для використання в приміщенні.
• Не встановлюйте мережний фільтр у приміщенні з підвищеною температурою або вологістю. Не використовуйте разом
із обладнанням для акваріумів.
Встановлення
1. Підключіть мережний фільтр до заземленої розетки.
2. Підключіть шнур живлення електричного обладнання до розеток мережного фільтра.
Примітка. Перевірити, чи пристрій, який потребує захисту, є справним, перш ніж підключати його до
мережного фільтра.
3. У разі моделі PMH63VT підключіть один кінець телефонного кабеля модульного типу до настінної розетки
для телефону, а другий – до
роз'єму на мережному фільтрі з позначкою . Підключіть один кінець
іншого телефонного кабеля модульного типу до роз'єму на мережному фільтрі з позначкою , а інший
– до телефону, модему або факсу.
4. Модель PMH63VT оснащена коаксіальними роз’ємами. Підключіть коаксіальний кабель до джерела кабеля до
роз'єму з позначкою . Підключіть один кінець іншого коаксіального кабеля з комплекту до роз'єму з
позначкою , а другий – до обладнання, що потребує захисту (блоку кабельного ТБ, відеопрогравача,
телевізора, кабельного модему).
5. Якщо у вас модель PM6U, вставте зарядний USB-кабель у роз'єм , щоб заряджати смартфони, планшети та
інші USB-пристрої.
6. Поверніть вимикач живлення
у положення «I».
Автоматичний запобіжник - у разі перенапруги автоматично вимикається живлення, а також все обладнання
та прилад SurgeArrest. Від'єднайте від розетки усе підключене обладнання, а потім натисніть на запобіжник ,
щоб скинути налаштування мережного фільтра. Ще раз підключіть до розетки все обладнання.
Індикатор захисту від перенапруги
- індикатор захисту має позначку 230V~ 10 A MAX (МАКС. 230 В змін.
струму, 10 А). Коли прилад вставлено в розетку та ввімкнено, запалюється індикатор захисту від перенапруги
зеленого кольору. Це свідчить про те, що мережний фільтр забезпечує захист обладнання від небезпечного
перепаду напруги. Якщо індикатор не запалюється, коли прилад вставлено в розетку та ввімкнено, це свідчить про
те, що прилад серйозно пошкоджений та не може захистити ваше обладнання. Прилад слід повернути виробнику
згідно з інструкціями служби технічної підтримки компанії Schneider Electric IT (SEIT).
Індикатор заземлення - коли мережний фільтр вставлено в розетку та ввімкнено живлення, індикатор заземлення
світиться (зеленим кольором). Це означає, що розетку живлення заземлено належним чином. Якщо індикатор
заземлення не світиться, це свідчить про несправність електропроводки в будівлі. Зверніться до кваліфікованого
та сертифікованого електрика, щоб вирішити цю проблему.
Індикатор перенапруги - якщо цей індикатор світиться, вимкніть обладнання та не вмикайте його, доки
індикатор не припинить блимати.
Зарядний USB-порт - два легко доступних зарядних USB-порта забезпечують живлення USB-пристроїв, як-от
смартфони, планшети, цифрові камери тощо. Примітка. Одночасне заряджання 2 пристроїв може зменшити
швидкість заряджання.
Напрямна для шнура - забезпечує акуратне намотування шнурів живлення на блок, а також їхнє кріплення на
стіну разом із мережним фільтром (див. нижче).
Негізгі/Үй/Кеңсеге арналған
шамадан тыс кернеуден
қорғайтын құрылғы
PM6-RS / PM6U-RS / PMH63VT-RS үлгілері
Сетевой фильтр для дома/офиса
Модели PM6-RS / PM6U-RS / PMH63VT-RS
©2016 APC by Schneider Electric. APC, the APC logo are owned by Schneider Electric Industries S.A.S., or their affiliated companies. All other trademarks are property of their respective owners.
990-5468
08/2016
Техникалық сипаттамалары
Шектеулі кепілдік
Еуропалық Одаққа мүше елдерде SEIT компаниясы қалыпты жағдайда пайдалану жəне өз иесі тарапынан пайдалану
шарттарына сүйене отырып, жарамдылық мерзімі барысында (Германияда өнімді сатып алған күннен бастап 20 жыл) өнімнің
материалдары мен жұмыс істеу қабілетінде қандай да бір ақау болмайтынына кепілдік береді. Еуропа Одағына жатпайтын
елдерде сатып алынған жəне/немесе қолданылған құрылғылардың кепілдік мерзімі
сатып алғынған күннен бастап 5 жылды
құрайды. Бұл кепілдік бойынша SEIT міндеттемесі мұндай ақаулы өнімдерді таңдауы бойынша жөндеумен немесе
ауыстырумен шектеледі. Кепілдік бойынша қызмет алу үшін, SEIT немесе SEIT компаниясының қызмет көрсету орталығынан
тасымалдау төлемдерін алдын ала төлеу арқылы Материалды қайтаруға арналған рұқсат нөмірін алуыңыз қажет, сонымен
қатар, ақаудың қысқаша сипаттамасы мен сатып алынған
күн мен орынның дəлелі болуы қажет. Бұл кепілдік тек бастапқы
сатып алушыға қатысты.
Толық ақпаратты visiting www.apc.com сайтынан таба аласыз.
PM6 PM6U PMH63VT
Ішкі номиналды кернеу 230 В
USB зарядтағыш Жоқ
USB зарядтағыштың 2 порты
(5В, жалпылай 2,4 А)
Коаксиалды 1 кіріс /1 шығыс,
Телефонға арналған 1 кіріс /1
шығыс
Кіріс кернеуінің жиілігі 50 Гц +
5 Гц
Əр фаза үшін максималды желі тогы 10 A
Электр сымының ұзындығы 2 метр (6,56 фут)3 метр (9,84 фут)
Джоуль бағамы 1836 Джоуль
EMI/RFI шуылды басу < 40 дб
Өлшемдері (ЕxБxҰ) 110,3 x 271,5 x 61,7 мм (4,34 x 10,69 x 2,43 дюйм)
Model: PM6-RS
Model: PM6U-RS
Model: PMH63VT-RS
srg042c
srg043c
srg044c

Содержание

Похожие устройства

Скачать
