водонагреватели 5
помощью сверла размером, соответству-
ющим размеру крепежных болтов, вставь-
те винты, поверните крюк вверх, плотно
затяните гайки, а затем установите на
него электрический водонагреватель (см.
рис. 4).

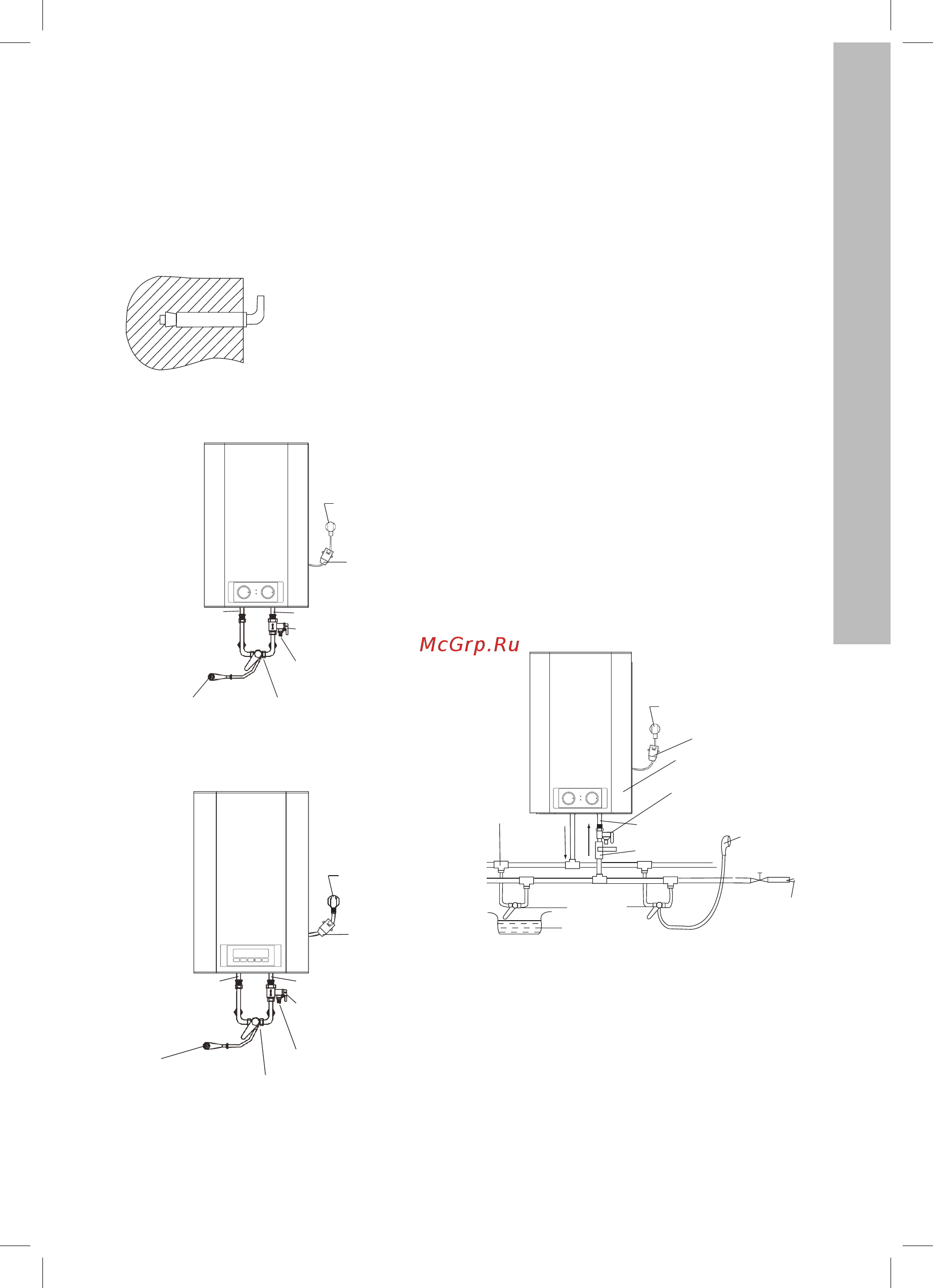

Крепежный анкер для монтажа
Рис. 4.
Шнур
питания
Вход холодной воды
Обратный
предохранительный клапан
Отверстие для спуска
давления и слива воды
СмесительДушевая насадка
Выход горячей воды
УЗО
Рис. 5.
Шнур
питания
Вход холодной воды
Обратный
предохранительный клапан
Отверстие для спуска
давления и слива воды
Смеситель
Душевая насадка
Выход горячей воды
УЗО
Рис. 6.
3. Если ванная комната слишком мала для
установки водонагревателя, он может
быть установлен в любом другом помеще-
нии, защищенном от попадания прямых
солнечных лучей и дождя. Однако для
сокращения тепловых потерь в трубопро-
воде водонагреватель следует устанавли-
вать как можно ближе к месту использова-
ния воды.
Подключение к водопроводу
1. Для подключения водонагревателя к водо-
проводу применяются трубы диаметром
G1/2.
2. Подключение обратного предохранительно-
го клапана: клапан следует устанавливать
в месте входа холодной воды (удостоверь-
тесь, что гибкая сливная трубка установле-
на, на отверстие спуска давления и слива
воды и направлена вниз).
3. Во избежание протечек при подключении
трубопровода на концы резьбовых соеди-
нений следует установить резиновые уплот-
нительные прокладки.
4. Если необходимо реализовать многока-
нальную систему водоснабжения, исполь-
зуйте способ соединения (см. рис. 7 и 8).
Шнур
питания
Ванна
Смеситель
Магистраль
холодного
водоснаб-
жения
Душевая
насадка
Обратный
предохранительный
клапан
Кран на входе
холодной воды
Выход
горячей
воды
Вход холодной воды
Водонагреватель
УЗО
Тройник
водоразбора
Рис. 7.
