1. Инфракрасный обогреватель - 1 шт
2. Крепёжный комплект - 1 шт
3. Руководство по эксплуатации - 1 шт
4. Гарантийный талон - 1 шт
5. КОМПЛЕКТ ПОСТАВКИ
1. Раскройте заводскую упаковку и аккуратно извлеките из неё обо-
греватель.
2. Достаньте крепёжный комплект.
3. В соответствие с рис. 1 и таблицей 2 определите место установки
обогревателя на потолке или на потолочных конструкциях с соблю-
дением минимальных расстояний от предметов и минимального рас-
стояния от пола.
4. Установите кронштейны на расстоянии друг от друга, закрепив их с
помощью цепи или крепежа. (Рис. 3).
5. Подвесьте обогреватель на кронштейны в соответствии с рис. 3,
закрепив сначала один край, а потом другой. Убедитесь, что винты
надежно затянуты.
Монтаж инфракрасного обогревателя
6. УСТАНОВКА
ПРИМЕЧАНИЕ:
Для улучшения качества продукции, конструкция и
технические характеристики инфракрасного обо
-
гревателя, а также его комплектация могут быть
изменены производителем без предварительного
уведомления.
ВНИМАНИЕ!
Работы по монтажу инфракрасного обогревателя
и подключению его к электрической сети должны
производить только квалифицированные специали-
сты в соответствии с «Правилами устройства элек-
троустановок» и «Правилами техники безопасности
при эксплуатации электроустановок».

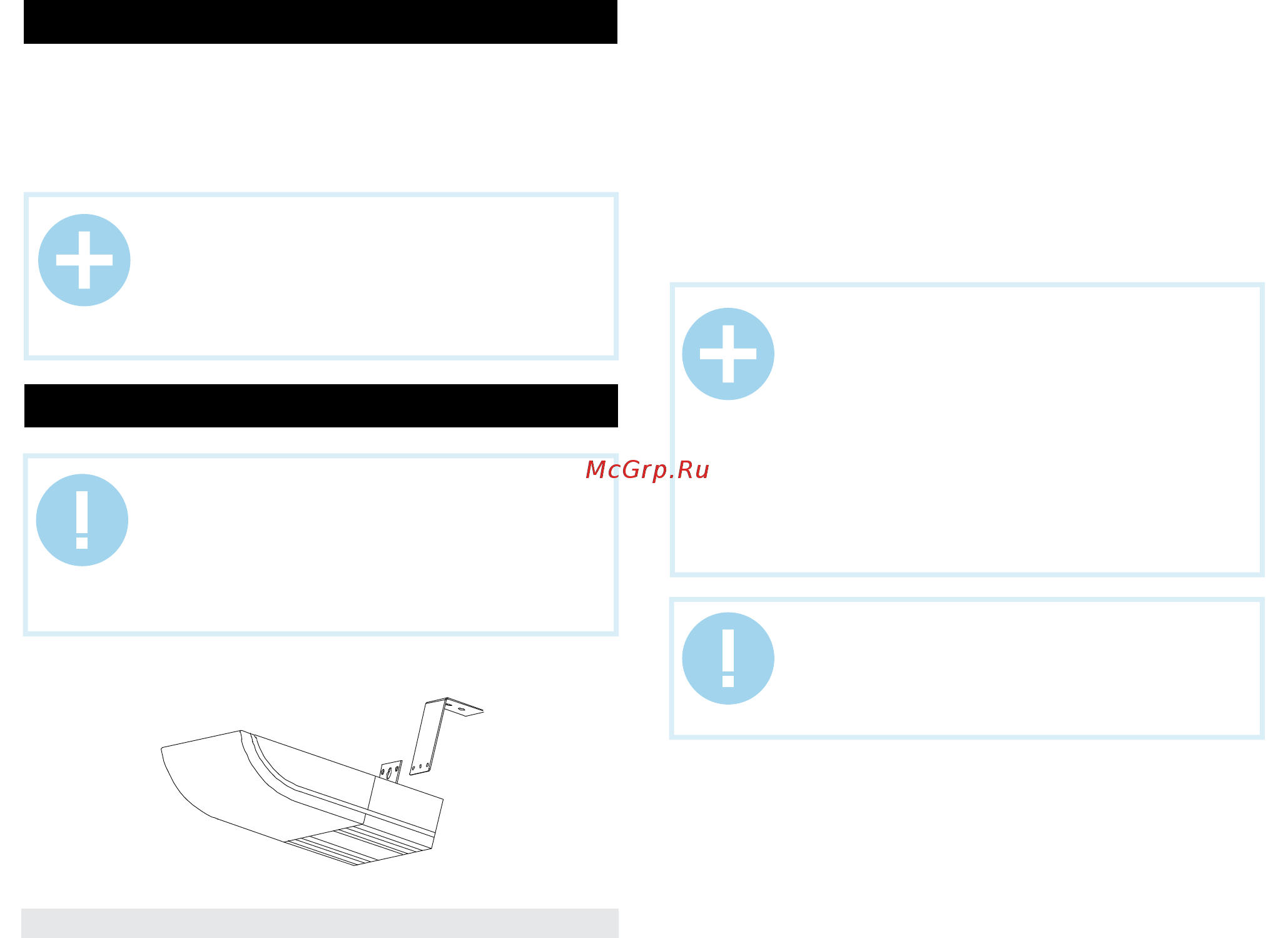

Рис.3
Подключение к электрической сети
1. Обогреватель предназначен для подключения к электрической
сети с однофазным напряжением ~220В, 50Гц и контуром заземле-
ния.
2. Перед подключением убедитесь, что параметры электросети в ме-
ПРИМЕЧАНИЕ:
1. В зависимости от материала и устройства пото-
лочных конструкций, обогреватель крепится на со-
ответствующие крепёжные элементы, выбираемые
из условия прочности. Прочность потолка, либо кон
-
струкций, за которые крепится обогреватель, долж-
на быть достаточной, чтобы выдерживать 5-кратную
массу обогревателя.
2. Конструкция инфракрасного обогревателя до
-
пускает его установку на стене на высоте не менее
1,80 м. от пола и с дополнительной защитой от кон
-
такта с нагревательным элементом прибора.
ВНИМАНИЕ!
После установки обогревателя, перед первым вклю-
чением необходимо протереть прибор и нагрева-
тельный элемент спиртом, после чего прикасаться к
нагревательному элементу ЗАПРЕЩЕНО.
www.timberk.com • инфракрасный электрический обогреватель
12
