Alesis MULTIMIX 8USB [16/27] Ïåðåêëþ àòåëü 2tk to ctrl room

Переключатель 2TK TO CTRL ROOM

При включении этого переключателя, сигнал, приходящий с разъемов

2-TRACK направляется на головные телефоны и на выход диспетчерс-

кой. Этот уровень устанавливается регуляторами HDPH / CTRL ROOM

и отменяет любой сигнал с главного микса.

AUX RETURN LEVEL

Это регулятор уровня для сигнала, возвращающегося на микшер через

AUX RETURN.

EFFECTS / AUX RET B LEVEL

При использовании одного из встроенных эффектов MultiMix - 8FX, эта

ручка выполняет регулировку уровня эффекта. При подключении AUX

SEND B к внешнему устройству, эта ручка выполняет регулировку для

AUX RETURN B.

Измерительные светодиодные индикаторы

В мастер секции микшера расположены два ряда желтых, зеленых и

красных индикаторов. Они являются многоцелевыми, и позволяют про-

смотреть уровень сигнала главного микса и 2-TRACK IN в зависимости

от того, какой сигнал вы направляете на микс диспетчерской.

Индикатор питания (POWER)

Загорание этого светодиодного индикатора означает активацию пере-

ключателя POWER ON, расположенного на задней панели микшера.

Индикатор +48V

Загорание этого индикатора означает активизацию переключателя

PHANTOM ON, расположенного на задней панели микшера и подачу

фантомного питания +48В на все входы микрофона XLR.

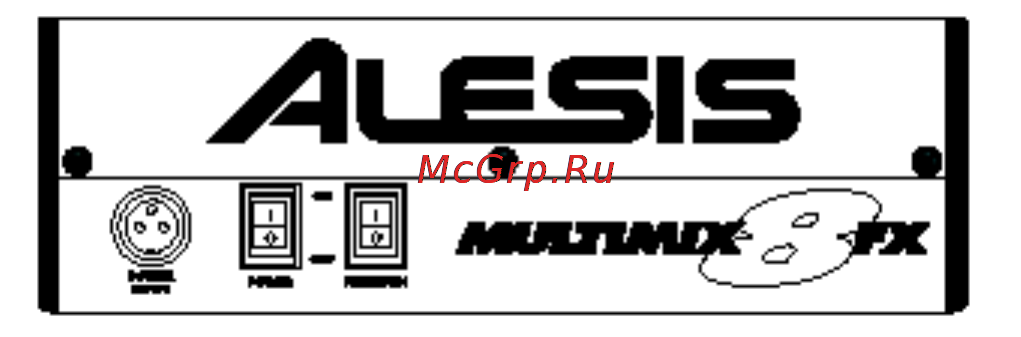

Задняя панель Микшера

Ниже представлена задняя панель микшера

Power INPUT (вход питания)

Этот разъем предназначен для подключения к микшеру внешнего ис-

точника питания. Перед включением источника питания в электричес-

кую розетку, необходимо подключить его к микшеру.

POWER INPUT предназ-

начен для подключения

только одного ис-

точника питания, при-

лагаемого к MultiMix

8FX, или источника

питания переменного

тока, который имеет

такую же специфика-

цию. При подключении

других источников,

они могут не рабо-

тать.
