ПОДКЛюЧЕНИЕ DVD-ПРОИгРЫВАТЕЛЯ/ТЕЛЕВИЗИ-

ОННОЙ ПРИСТАВКИ (КОМПОНЕНТНЫЙ СИгНАЛ)

Компонентный видеосигнал делится на Y (Яркость), Pb

(Синий) и Pr (Красный), что позволяет достичь высокого

качества изображения. Будьте внимательны при под-

ключении компонентного видеосигнала: цвета штеке-

ров соединительного кабеля должны совпадать с цвета-

ми разъемов, к которым вы их подключаете. При

подключении аудио сигнала используйте компонентный

аудио вход (COMPONENT IN).

Конфигурация задней стенки DVD-проигрывателя или

телевизионной приставки может быть различной. При

подключении цвета штекеров соединительных кабелей

должны совпадать с цветами разъемов, к которым они

подключаются.

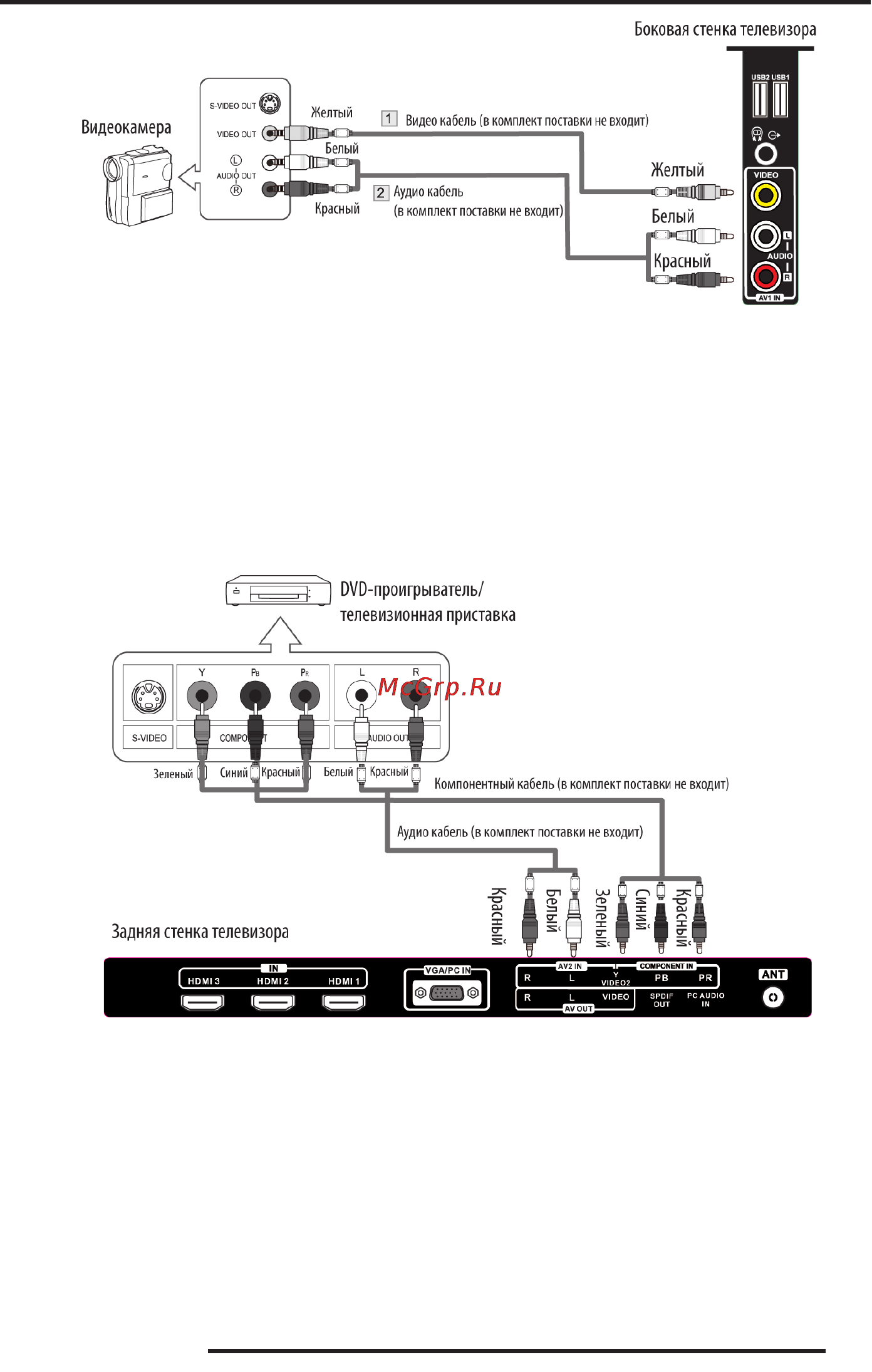

1. Подсоедините три разъема на одном конце кабеля к

разъемам COMPONENT IN (Y-Pb-Pr) на задней стенке

телевизора, а три разъема на другом конце кабеля

подключите к разъемам компонентного выхода

COMPONENT (Y, Pb, Pr) подключаемого оборудова-

ния.

2. С помощью аудио кабеля соедините выходы AUDIO

OUT L-R на задней стенке подключаемого оборудова-

ния с входами COMPONENT IN (R-AUDIO-L) на задней

стенке телевизора.

ПОДКЛюЧЕНИЕ ВИДЕОКАМЕРЫ

Подключив видеокамеру к телевизору, вы сможете про-

сматривать сделанные с помощью камеры записи с по-

мощью телевизора.

Конфигурация задней стенки видеокамеры может быть

различной. При подключении цвета штекеров соедини-

тельных кабелей должны совпадать с цветами разъе-

мов, к которым они подключаются.

1. Видео кабелем соедините видео вход VIDEO (AV1 IN)

на телевизоре с видео выходом VIDEO OUT камеры.

2. Аудио кабелем соедините парный аудио выход

AUDIO OUT R-L на задней стенке видеокамеры с

парным аудио входом AUDIO-L-R на телевизоре.

3. HDMI2, HDMI3) с помощью кабеля переходника DVI в

HDMI либо с использованием адаптера DVI-HDMI.

4. С помощью аудио кабеля соедините аудио выход

AUDIO OUT подключаемого оборудования в аудио

входом PC AUDIO IN на задней стенке телевизора.
