22 | Česky
1 609 92A 1C9 | (30.6.15) Bosch Power Tools

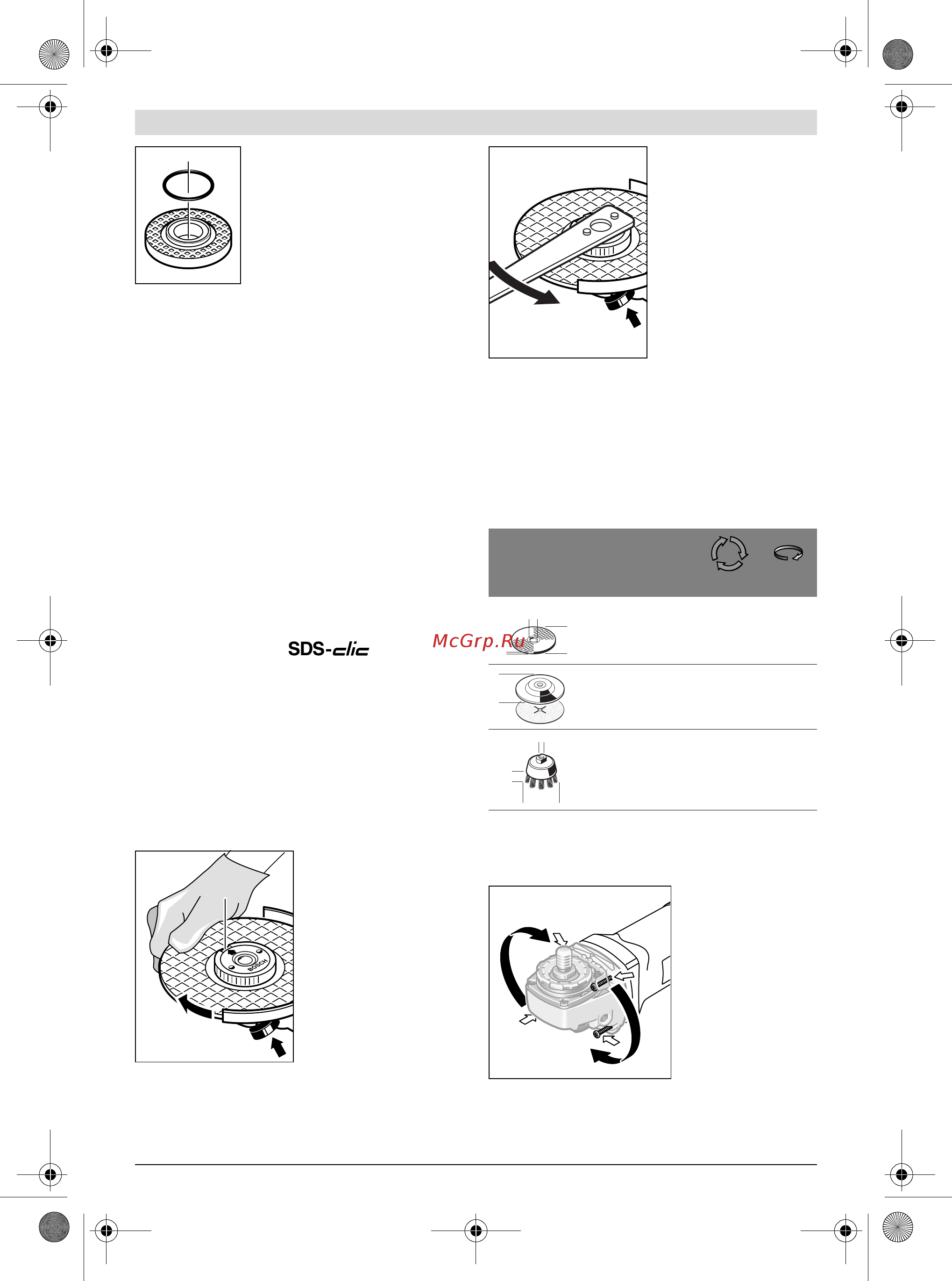

V upínací přírubě 8 je kolem středicího
osazení vložen díl z umělé hmoty
(o-kroužek). Pokud o-kroužek chybí
nebo je poškozen, musí být před dal-
ším používáním upínací příruba 8 bez-
podmínečně vyměněna.
Lamelový brusný kotouč
Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 14.
Pryžový brusný talíř
Pro práce s pryžovým brusným talířem 15 namontujte
vždy ochranu ruky 14.
Pořadí montáže je patrné na straně grafiky.
Našroubujte kruhovou matici 17 a utáhněte ji klíčem se dvě-
ma čepy.
Hrncový kartáč/kotoučový kartáč
Pro práce s hrncovým kartáčem nebo kotoučovým kar-
táčem namontujte vždy ochranu ruky 14.
Pořadí montáže je patrné na straně grafiky.
Hrncový kartáč/kotoučový kartáč se musí nechat našroubo-
vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru-
bě brusného vřetene na konec závitu. Hrncový kartáč/kotou-
čový kartáč pevně utáhněte stranovým klíčem.
Rychloupínací matice
K snadné výměně brusných nástrojů bez použití dalších ná-
strojů můžete místo upínací matice 10 použít rychloupínací
matici 11.
Rychloupínací matice 11 se smí používat pouze pro dě-
licí kotouče.
Použijte pouze bezvadnou, nepoškozenou rychloupínací
matici 11.
Při našroubování dbejte na to, aby popsaná strana rych-
loupínací matice 11 neukazovala k brusnému kotouči; šip-
ka musí ukazovat na indexovou značku 22.
Stlačte aretační tlačítko vře-
tene 2, aby se brusné vřeteno
zajistilo. Pro pevné utažení
rychloupínací matice otočte
brusný kotouč silou ve směru
hodinových ručiček.
Řádně upevněnou, nepoško-
zenou rychloupínací matici
můžete uvolnit rukou otáče-
ním rýhovaného kroužku pro-
ti směru hodinových ručiček.
Pevně usazenou rychloupí-
nací matici nikdy neuvol-
ňujte pomocí kleští, nýbrž
použijte klíč se dvěma čepy.
Klíč se dvěma čepy nasaďte
jak je zobrazeno na obrázku.
Dovolené brusné nástroje
Můžete používat všechny v tomto návodu k obsluze uvedené
brusné nástroje.
Dovolený počet otáček [min
-1
] resp. obvodová rychlost [m/s]
použitých brusných nástrojů musí minimálně odpovídat úda-
jům v následující tabulce.
Dbejte proto dovoleného počtu otáček resp. obvodové
rychlosti na etiketě brusného nástroje.
Otočení hlavy převodovky
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Hlavu převodovky může-
te otočit v krocích po
90°. Tím lze uvést spínač
pro zvláštní případy prá-
ce do výhodnější mani-
pulační polohy, např. pro
dělící práce s odsávacím
krytem s dělícími saněmi
19 nebo pro leváky.
Zcela vyšroubujte
4šrouby. Hlavu převo-
dovky opatrně a bez
odejmutí od tělesa natočte do nové polohy. 4 šrouby opět
pevně utáhněte.
22
max.
[mm]
[mm]
D b d [min
-1
] [m/s]
125 6 22,2 11000 80
125 – – 11000 80
75 30 M 14 11000 45
b
d
D
D
D
b
d
