![Hitachi WR18DSDL-RW [5/164] Applications](/img/pdf.png)
Hitachi WR18DSDL-RW [5/164] Applications
![Hitachi WR18DSDL-RW [5/164] Applications](/views2/1366244/page5/bg5.png)
5
English
STANDARD ACCESSORIES
In addition to the main unit (1), the package contains the
accessories listed on page 152.
Standard accessories are subject to change without notice.
APPLICATIONS
<WH14DSDL / WH18DSDL>
○ Driving and removing of small screws, small bolts, etc.
<WR14DSDL / WR18DSDL>
○ Tightening and loosening of all types of bolts and nuts,
used for securing structural items
SPECIFICATIONS
The specifi cations of this machine are listed in the Table on
page 152.
NOTE
Due to HITACHI’s continuing program of research and
development, the specifi cations herein are subject to
change without prior notice.
CHARGING
Before using the power tool, charge the battery as follows.
1. Connect the charger’s power cord to the receptacle.
When connecting the plug of the charger to a receptacle,
the pilot lamp will blink in red (At 1- second intervals).
CAUTION
Do not use the electrical cord if damaged. Have it
repaired immediately.
2. Insert the battery into the charger.
Firmly insert the battery into the charger.
3. Charging
When inserting a battery in the charger, charging will
commence and the pilot lamp will light continuously in
red.
When the battery becomes fully recharged, the pilot lamp
will blink in red. (At 1-second intervals) (See Table 1)
● Pilot lamp indication
The indications of the pilot lamp will be as shown in
Table 1, according to the condition of the charger or the
rechargeable battery.

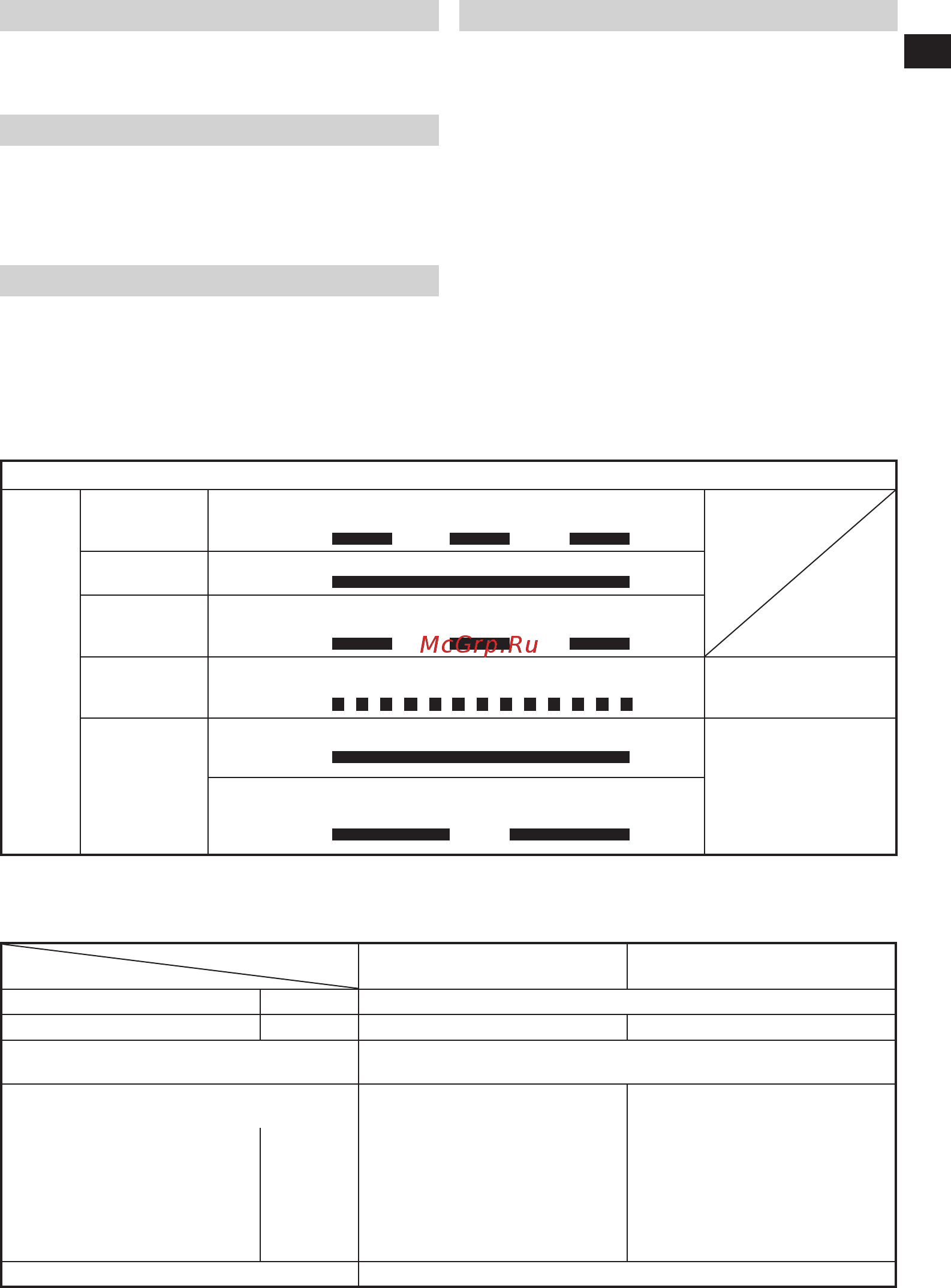

Table 1
Indications of the pilot lamp
The pilot
lamp
lights or
blinks.
Before
charging
Blinks (red)
Lights for 0.5 seconds. Does not light for 0.5
seconds. (off for 0.5 seconds)
While charging Lights (red)
Lights continuously
Charging
complete
Blinks (red)
Lights for 0.5 seconds. Does not light for 0.5
seconds. (off for 0.5 seconds)
Charging
impossible
Flickers (red)
Lights for 0.1 seconds. Does not light for 0.1
seconds. (off for 0.1 seconds)
Malfunction in the
battery or the charger
Overheat
standby
Lights (green)
(UC18YRSL)
Lights continuously
Battery overheated.
Unable to charge.
(Charging will
commence when
battery cools)
Blinks (red)
(UC18YFSL)
Lights for 1 second. Does not light for 0.5
seconds. (off for 0.5 seconds)
● Regarding the temperatures and charging time of the battery.
The temperatures and charging time will become as shown in Table 2.
Table 2
Charger
Battery
UC18YRSL UC18YFSL
Charging voltage V 14.4V - 18V
Weight kg 0.6 0.5
Temperatures at which the battery can be
recharged
0oC – 50oC
Charging time for battery capacity, approx.
(At 20oC)
1.3Ah
1.5Ah
2.0Ah
2.5Ah
3.0Ah
4.0Ah
5.0Ah
min.
min.
min.
min.
min.
min.
min.
20
22
30
35
45
60
75
20
22
30
35
45
60
75
Number of battery cells 4 – 10
