инструмента, поэтому следует всегда пользоваться этим приспособлением.

Установка прозрачного экрана (рис.2).

• Закрепите прозрачный экран (5) на искроуловителе.

• Настройте высоту держателя так, чтобы зазор между точильным кругом и

держателем находился в пределах 1-1,5 мм.

• Отрегулируйте наклон пластикового экрана так, чтобы Ваше лицо было

максимально защищено.

• Затяните гайку (10).

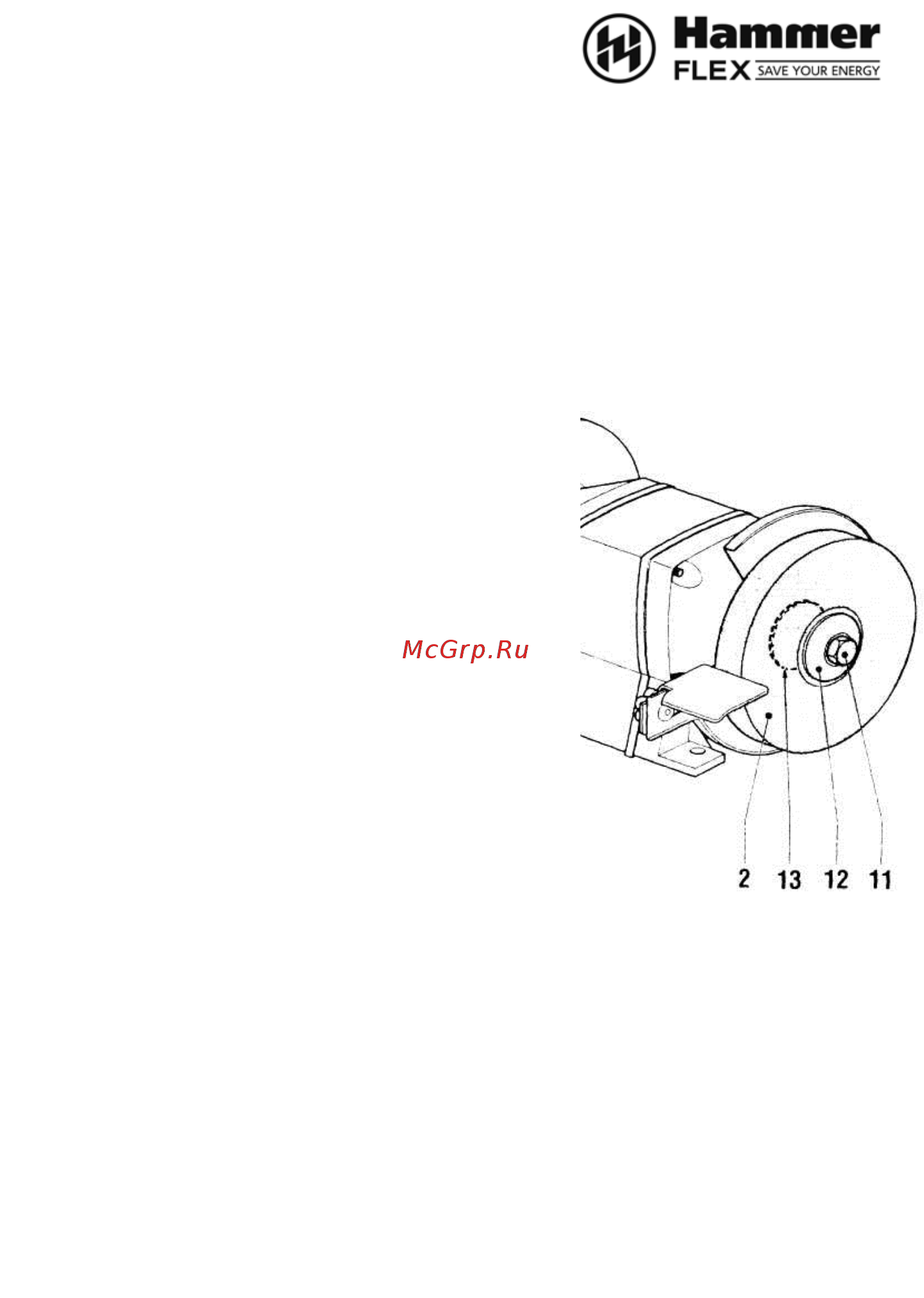

Замена точильного круга (рис.3).

• Снимите защитное ограждение точильного

круга.

• Отпустите гайку (11). Гайка на правом

шпинделе имеет правую резьбу, а на левом

шпинделе, соответственно, левую резьбу.

• Снимите наружный фланец (12), а затем

старый точильный круг.

• Очистите фланцы (12 и 13).

• Установите новый точильный круг.

• Установите наружный фланец на точильный

круг и поместите гайку на шпиндель. Надежно

затяните гайку.

• Установите на место защитное ограждение.

• Включите двигатель и дать ему поработать

несколько секунд на холостом ходу, чтобы

убедиться в нормальной работе круга.

Прежде чем приступить к замене точильного круга,

обязательно отсоедините кабель питания от

сетевой розетки.

ВНИМАНИЕ! Никогда не работайте с треснувшим точильным кругом, его следует

немедленно заменить. Треснувший точильный круг может в любую минуту

разлететься на куски, что может привести к аварии или несчастному случаю.

Регулировка кронштейнов для фиксации затачиваемого инструмента

(рис.4).

Для компенсации износа точильных кругов необходимо периодически

производить регулировку положения кронштейнов для фиксации затачиваемого

инструмента.

• Отпустите регулировочный винт (7).

• Настройте расстояние между кронштейнами для фиксации затачиваемого

инструмента (6) и точильным кругом (2). Расстояние это должно быть самым

минимальным и в любом случае не превышать 2 мм.

Рис.3
