ЭКСПЛУАТАЦИЯ ИНСТРУМЕНТА

Установка инструмента на верстаке.

Станок должен быть закреплен на верстаке с помощью винтов (шурупов).

• Сделайте на верстаке разметку под монтажные отверстия (8, рис.1).

• Просверлите отверстия в каждой из отмеченных точек. Их диаметр и глубина

должны соответствовать применяемым винтам или шурупам.

• Установите станок на верстак и вставьте винты в монтажные отверстия.

• Туго затяните винты.

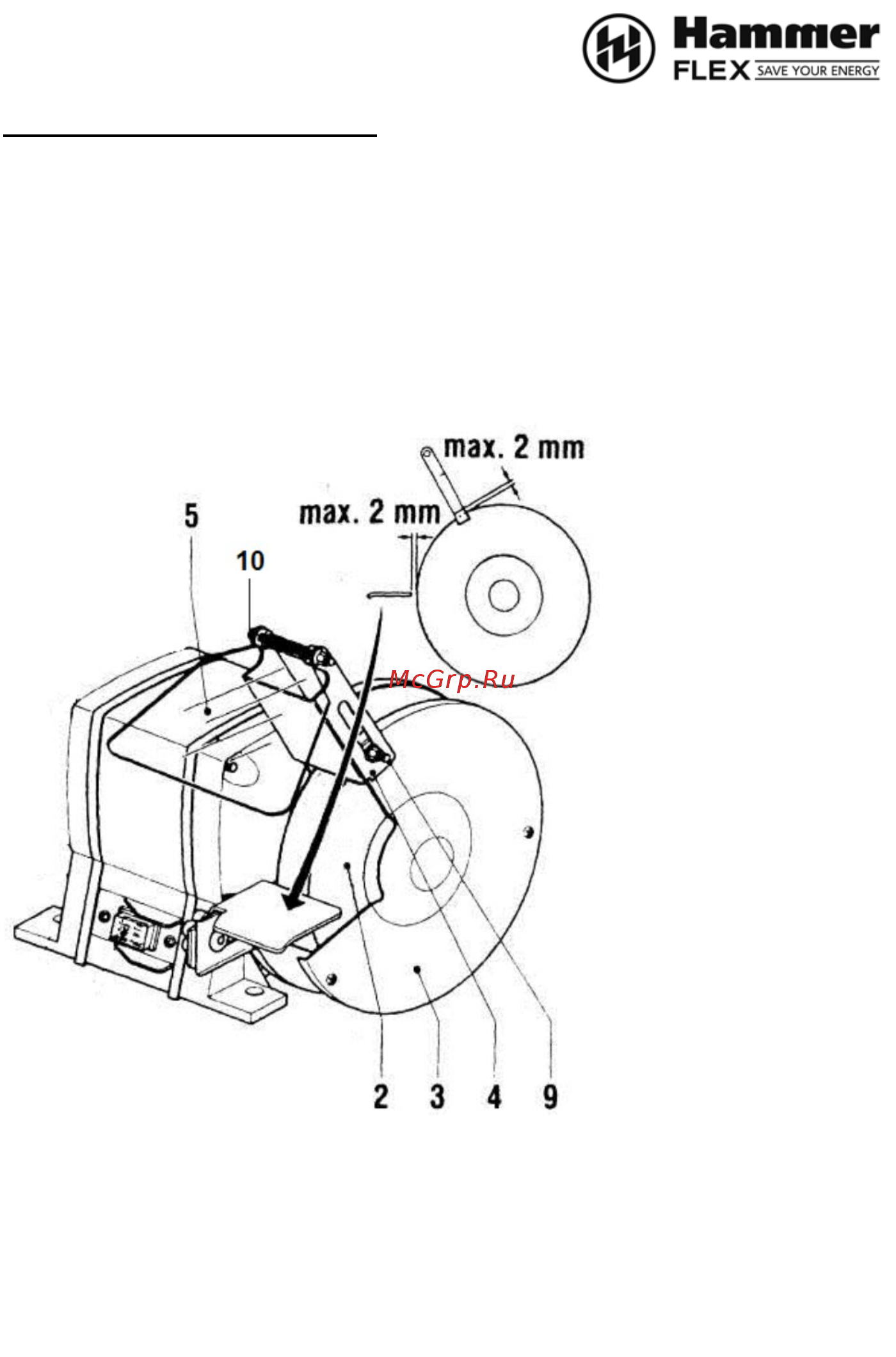

Установка и регулировка искроуловителей (рис.2).

Для компенсации износа точильных кругов необходимо периодически

производить регулировку искроуловителей.

Установка искроуловителя (4) на защитном ограждении (3) с помощью винта (9).

• Отрегулируйте расстояние между искроуловителем и точильным кругом (2).

Расстояние это должно быть самым минимальным и в любом случае не

превышать 2 мм.

• Затяните винт искроуловителя.

Искроуловитель защищает глаза и руки от искр, летящих от затачиваемого

Рис.2
