РукОВОдсТВО пО экспЛуаТаЦИИ

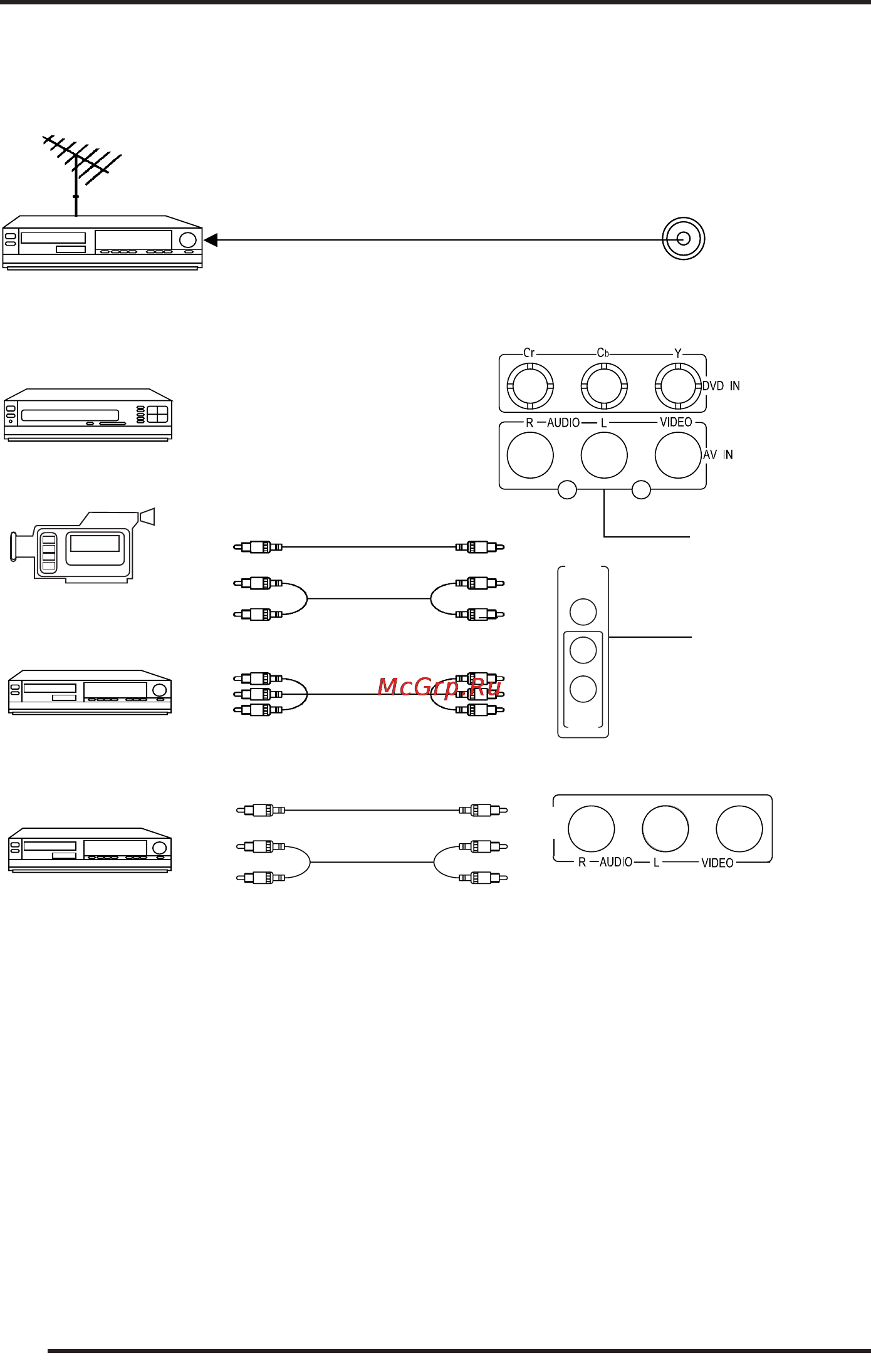

Ниже показаны примеры внешних подключений.

ПРИМЕЧАНИЯ:

1. Перед выполнением любых внешних подключений отсоедините телевизор и внешнее

оборудование от электросети.

2. Вместе с гнездами DVD IN и AV IN используются одни и те же входы AUDIO IN.

3. Вход Видео1 расположен на задней стенке телевизора. Вход Видео2 расположен на

боковой или передней панели.

4. Впоследствии при просмотре телевизора последовательно нажимайте кнопку TV/AV,

чтобы выбрать источник сигнала в следующем порядке: Видео1, Видео2, DVD и FM

радио. Для приема сигнала с внешнего источника выберите необходимый вход. Если нет

режима FM радио, значит, этот телевизор не поддерживает данную функцию.

5. Рисунки служат для иллюстрации подключений. Реальное изделие может несколько

отличаться от изображения. За основу берите разъемы на телевизоре и их

обозначения.

ȼɑ-ɜɯɨɞ (RF IN)

VI DEO

AUDI O

AV IN

OUT

Подключение внешнего оборудования

Коаксиальный кабель

Соедините выходное ВЧ гнездо видеомагнитофона или DVD-плейера с входным

расположенным сзади телевизора. антенным гнездом,

Видеомагнитофон с

ВЧ-модулятор

DVD плеер

Видеокамера

Видеомагнитофон

Видео 2

Видео 1

VIEDO

AUDIO

YCbCr

VIEDO

AUDIO
