Panasonic TH-32LHD7W [10/36] Подсоединение разъемов входа с пк
![Panasonic TH-32LHD7W [10/36] Подсоединение разъемов входа с пк](/views2/1036645/page10/bga.png)
10
1
6 7
8
3
9
4 5
10
1514131211
2
Названия сигналов для разъема D-sub 15P
Расположение штекеров
для разъема PC Input
Номер штекера
1
2
3
4
5
Номер штекера
6
7
8
9
10
Номер штекера
11
12
13
14
15
Название сигнала
R (P
R
/C
R
)
G(Y)
B (P
B
/C
B
)
GND (Заземление)
GND (Заземление)
Название сигнала
GND (Заземление)
GND (Заземление)
GND (Заземление)
NC (не подключен)
GND (Заземление)
Название сигнала
GND (Заземление)
SDA
HD/SYNC
VD
SCL
AUDIO
PC IN
TH-32LHD7
Подсоединения

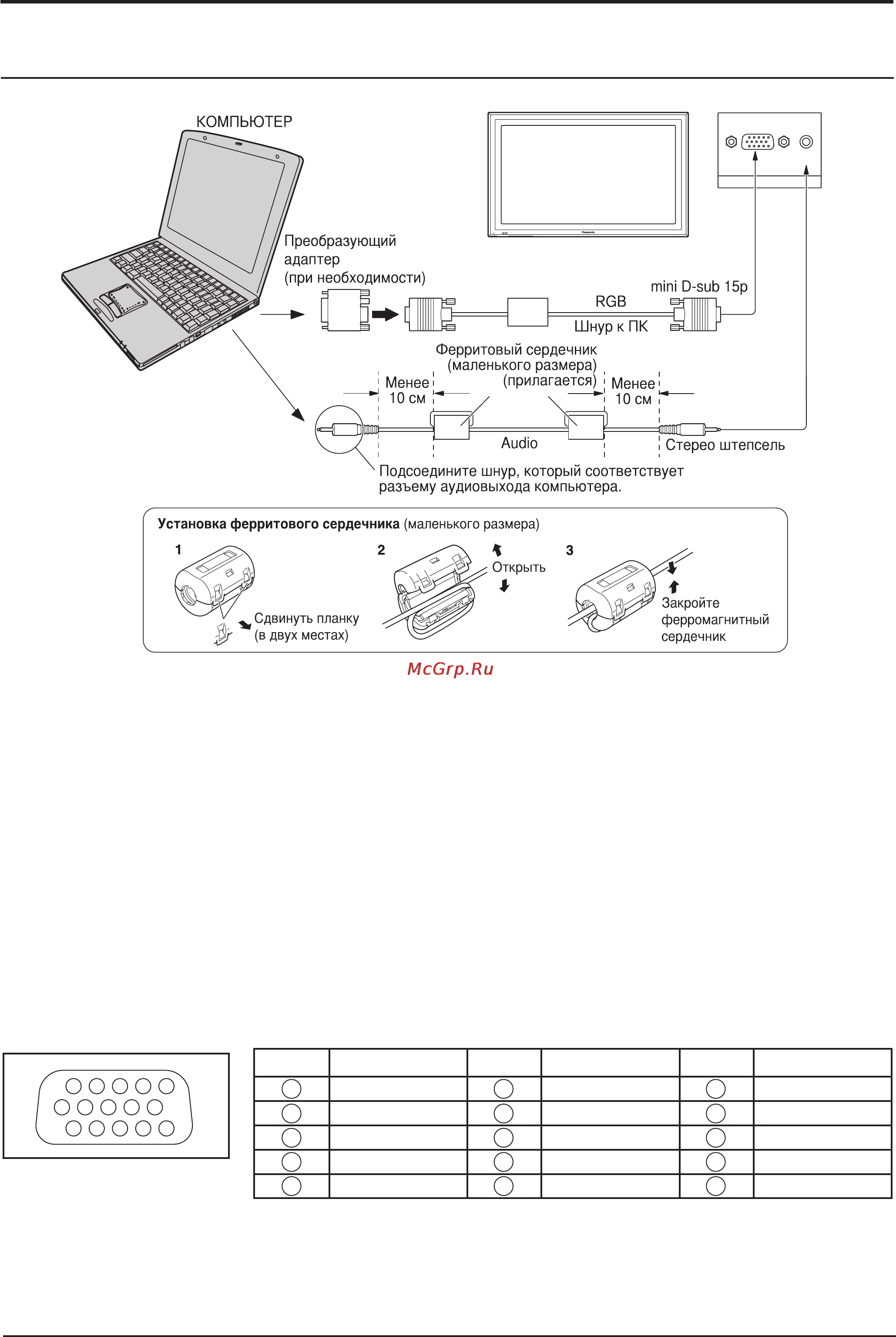

Подсоединение разъемов входа с ПК
Примечания:
• Приемлемые компьютерные сигналы – с частотой горизонтальной развертки от 15 до 110 кГц и частотой
вертикальной развертки от 48 до 120 Гц. (Однако сигналы из свыше 1 200 строк не могут отображаться
правильно).
• Разрешающая способность дисплея составляет не более 1 024
× 768 точек при установке режима формата
на “4:3”, и 1 366 × 768 точек при установке режима формата “16:9”. Если разрешение дисплея превышает
эти максимальные значения, он может не отображать детали с достаточной четкостью.
• Разъемы входа с ПК являются DDC1/2B-совместимыми. Если подключаемый компьютер не DDC1/2B-
совместимый, Вам понадобится на время подсоединения изменить настройки компьютера.
• Некоторые модели ПК не могут быть подключены к телевизору.
•
Для компьютеров, оборудованных разъемом D-sub 15P, совместимом с DOS/V, использование адаптера
необязательно.
• Компьютер приведен на иллюстрации только с целью примера.
• Изображенная дополнительная аппаратура и шнуры не поставляются с этим набором.
• Не устанавливайте частоту горизонтальной и вертикальной развертки сигнала ПК выше или ниже
указанного диапазона частот.
• Из-за пространственных ограничений иногда Вы может испытывать трудности при подсоединении шнура
D-sub 15P с ферритовым сердечником к разъему входа ПК.
