168 | Latviešu
1 609 92A 1C7 | (19.10.15) Bosch Power Tools
Montāža
Aizsargierīču nostiprināšana
Pirms elektroinstrumenta apkopes vai apkalpošanas
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.
Piezīme. Ja darba laikā salūst slīpēšanas disks vai tiek bojāta
stiprinājuma ierīce uz aizsargpārsega vai uz elektroinstrumen-
ta, elektroinstruments nekavējoties jānosūta uz tehniskās ap-
kalpošanas iestādi, kuras adrese atrodama sadaļā „Klientu
konsultāciju dienests un konsultācijas par lietošanu“.
Slīpēšanas aizsargpārsegs

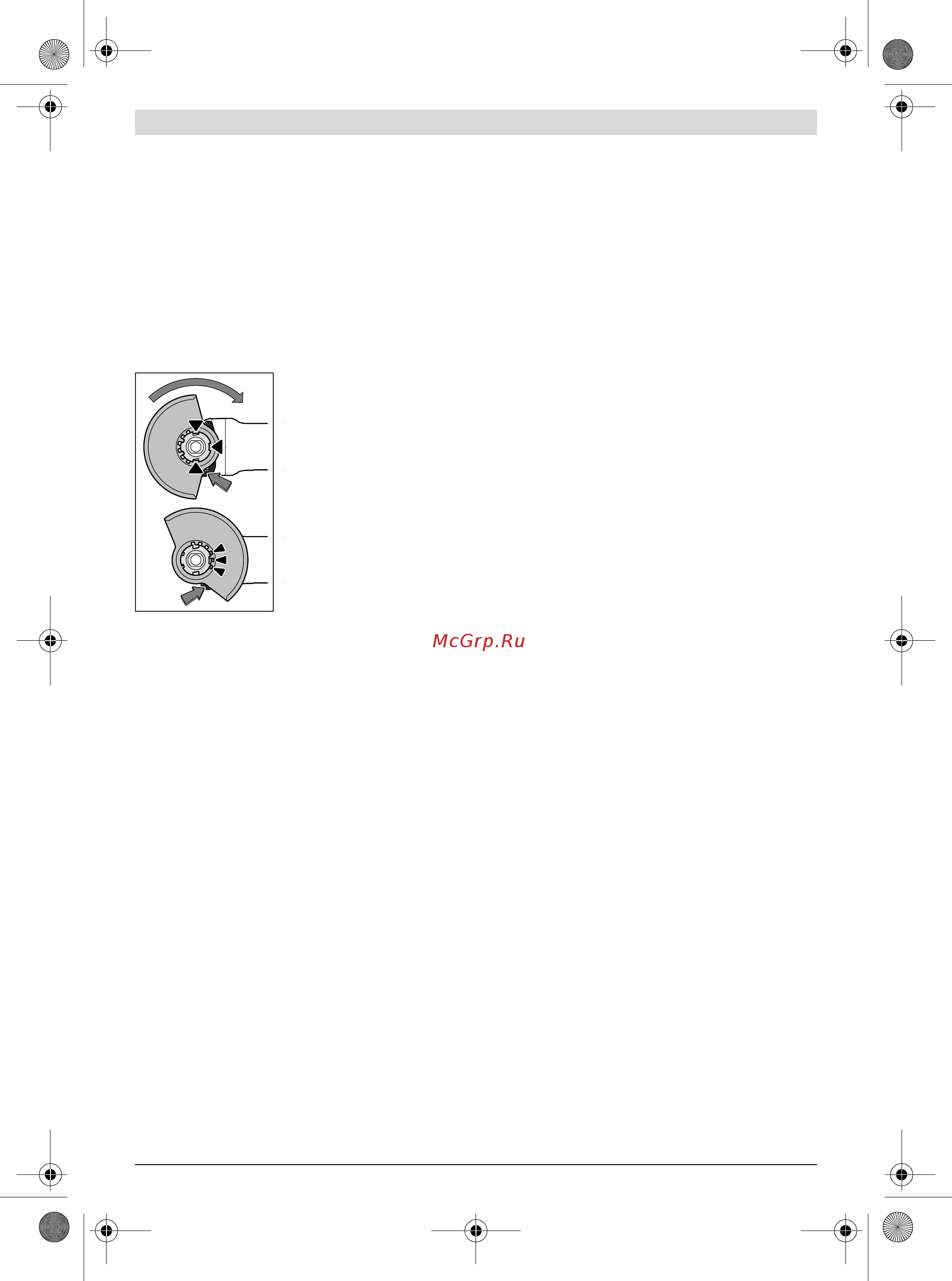

Novietojiet aizsargpārsegu 6 uz
elektroinstrumenta darbvārpstas
aptveres tā, lai kodējošie izciļņi
sakristu ar gropēm aptverē. No-
spiediet un turiet nospiestu fiksē-
jošo sviru 1.
Uzspiediet aizsargpārsegu 6 uz
darbvārpstas aptveres, līdz tā no-
turaploce saskaras ar elektroins-
trumenta balstplakni, un tad pa-
grieziet aizsargpārsegu, līdz tas
fiksējas ar skaidri sadzirdamu
klikšķi.
Izvēlieties tādu aizsargpārsega 6
stāvokli, kas atbilst veicamā dar-
ba raksturam. Šim nolūkam paspiediet augšup fiksējošo sviru
1 un pagrieziet aizsargpārsegu 6 vēlamajā stāvoklī.
Vienmēr novietojiet aizsargpārsegu 6 tā, lai visi 3 sar-
kanie fiksējošās sviras 1 izciļņi ievietotos atbilstošajos
aizsargpārsega 6 izgriezumos.
Pārvietojiet aizsargpārsegu 6 tādā stāvoklī, lai lietotā-
ja virzienā nelidotu dzirksteles.
Aizsargpārsegam 6 jābūt pagriežamam vienīgi tad, ja ir
nospiesta fiksējošā svira 1! Ja notiek citādi, pārtrau-
ciet elektroinstrumenta lietošanu un nogādājiet to
elektroinstrumentu remonta darbnīcā.
Piezīme. Kodējošie izciļņi uz aizsargpārsega 6 ļauj nostiprināt
uz darbvārpstas aptveres tikai attiecīgā tipa instrumentam
piemērotu aizsargpārsegu.
Griešanas aizsargpārsegs
Veicot griešanu ar kompozītajiem slīpēšanas darbins-
trumentiem, vienmēr lietojiet īpašu griešanas aizsarg-
pārsegu 10.
Griežot akmeni, nodrošiniet pietiekoši efektīvu putek-
ļu uzsūkšanu.
Griešanas aizsargpārsegs 10 tiek nostiprināts līdzīgi, kā slīpē-
šanas aizsargpārsegs 6.
Griešanas aizsargpārsegs ar putekļu uzsūkšanu un grieša-
nas vadotni
Griešanas aizsargpārsegs ar putekļu uzsūkšanu un griešanas
vadotni 17 tiek nostiprināts līdzīgi, kā slīpēšanas aizsargpār-
segs 6.
Papildrokturis
Lietojiet elektroinstrumentu tikai tad, ja uz tā ir nostip-
rināts papildrokturis 4.
Atkarībā no veicamā darba rakstura, ieskrūvējiet papildroktu-
ri 4 instrumenta pārnesuma galvas labajā vai kreisajā pusē.
Roku aizsargs
Strādājot ar gumijas slīpēšanas pamatni 13, kā arī ar
kausveida/diskveida suku vai ar segmentveida slīpēša-
nas disku, uz instrumenta vienmēr jānostiprina roku
aizsargs 12.
Roku aizsargs 12 ir nostiprināms kopā ar papildrokturi 4.
Slīpēšanas darbinstrumentu iestiprināšana
Pirms elektroinstrumenta apkopes vai apkalpošanas
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.
Nepieskarieties slīpēšanas un griešanas diskiem,
pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.
Notīriet darbvārpstu 5 un pārējās stiprinājuma daļas.
Slīpēšanas darbinstrumentu iestiprināšanas vai izņemšanas
laikā fiksējiet elektroinstrumenta darbvārpstu, nospiežot fik-
sējošo taustiņu 2.
Nospiediet darbvārpstas fiksēšanas taustiņu tikai lai-
kā, kad elektroinstrumenta darbvārpsta negriežas.
Pretējā gadījumā elektroinstruments var tikt bojāts.
Slīpēšanas un griešanas diski
Lietojiet piemērota izmēra slīpēšanas darbinstrumentus. Dis-
ka centrālā atvēruma diametram jāatbilst balstpaplāksnes iz-
mēriem. Nelietojiet adapterus vai citas palīgierīces izmēru
salāgošanai.
Iestiprinot dimanta griešanas disku, pievērsiet uzmanību tam,
lai sakristu diska griešanās virziens, ko norāda bulta uz tā kor-
pusa, un darbvārpstas griešanās virziens, ko norāda bulta uz
elektroinstrumenta pārnesuma galvas.
Iestiprināšanas secība ir parādīta šīs pamācības ilustratīvajā
lappusē.
Lai iestiprinātu slīpēšanas vai griešanas disku, uzskrūvējiet
piespiedējuzgriezni 9 un pievelciet to ar divizciļņu uzgriežņu
atslēgu.
Pēc slīpēšanas darbinstrumenta iestiprināšanas un
pirms elektroinstrumenta ieslēgšanas pārbaudiet, vai
darbinstruments ir pareizi iestiprināts un var brīvi
griezties. Pārliecinieties, ka slīpēšanas darbinstru-
ments neskar aizsargpārsegu vai citas elektroinstru-
menta daļas.
Segmentveida slīpēšanas disks
Strādājot ar segmentveida slīpēšanas disku, vienmēr
nostipriniet uz elektroinstrumenta roku aizsargu 12.
Gumijas slīpēšanas pamatne
Strādājot ar gumijas slīpēšanas pamatni 13, vienmēr
nostipriniet uz elektroinstrumenta roku aizsargu 12.
Iestiprināšanas secība ir parādīta šīs pamācības ilustratīvajā
lappusē.
Uzskrūvējiet apaļo uzgriezni 15 un pievelciet to ar divizciļņu
uzgriežņu atslēgu.
OBJ_BUCH-1874-004.book Page 168 Monday, October 19, 2015 1:13 PM
