9

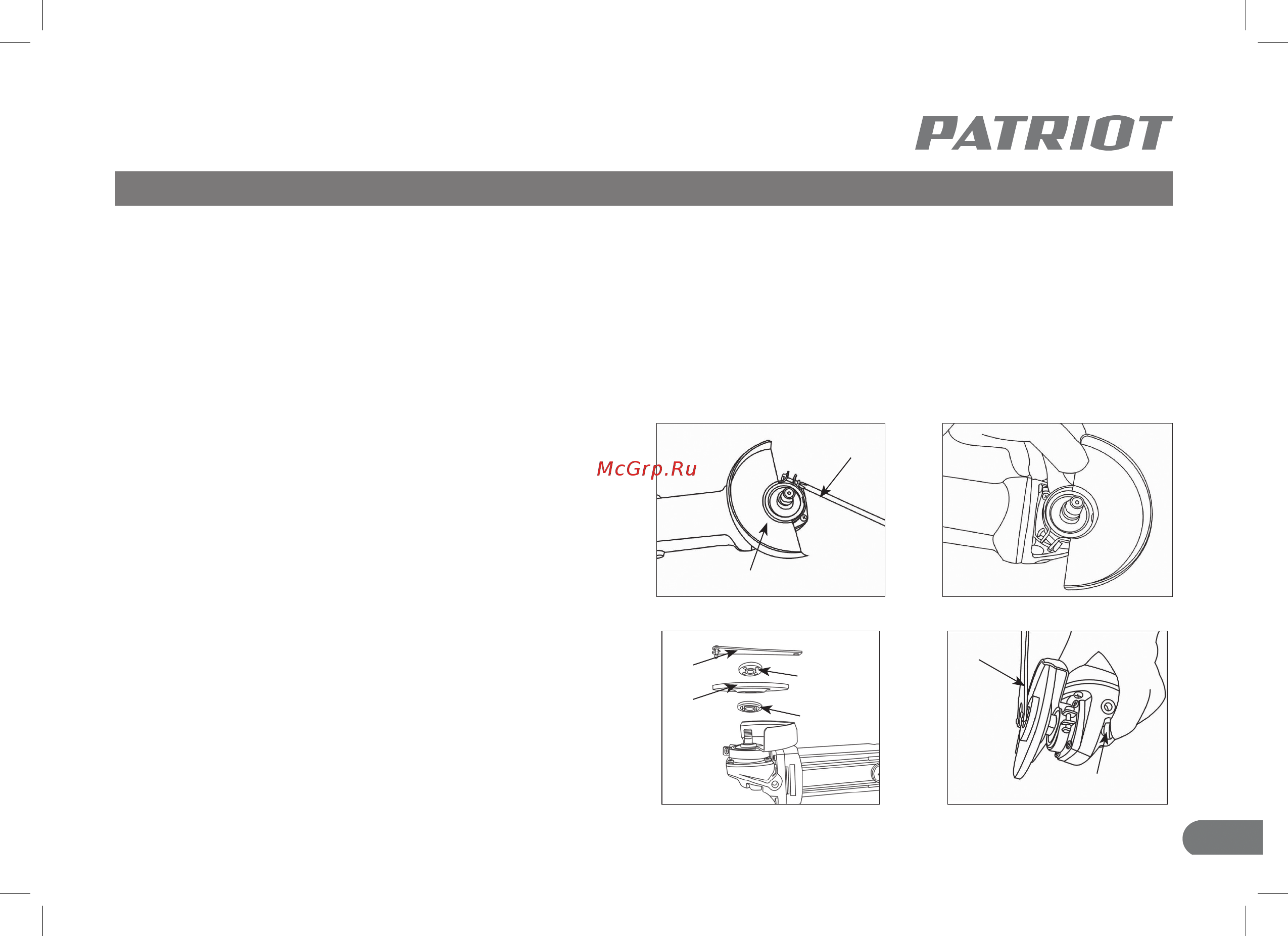

ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ / ОПИСАНИЕ СБОРКИ И РАБОТЫ
26) При использовании отрезного диска, всегда работайте с пре-
дохранительным кожухом диска для сбора пыли, который необ-
ходим согласно внутренним постановлениям.
27) Отрезные диски нельзя подвергать никакому боковому дав-
лению.
28) В случае перебоя электроснабжения, например при исчезно-
вении электричества в сети или вытаскивания вилки из розетки,
снимите фиксацию выключателя. Это позволяет избежать по-
вторного неконтролируемого запуска прибора.
ОПИСАНИЕ СБОРКИ И РАБОТЫ
Установка и регулировка защитного кожуха диска.
Установите кожух диска, выровняв выступ на полоске кожуха
диска с выемкой в редукторе. После этого поверните кожух при-
мерно на 180˚ (Рис. 1).
Зафиксируйте положение кожуха на инструменте плотно прижав
защелку крепления к корпусу прибора (Рис. 2).
ВНИМАНИЕ! Кожух диска всегда необходимо устанавливать та-
ким образом, чтобы закрытая сторона кожуха находилась по на-
правлению к оператору.
Установка или снятие шлифо вального диска.
1) Установите внутренний фланец на шпиндель. Наденьте круг на
внутренний фланец и накрутите стопорную гайку на шпиндель.
(Рис. 3).
2) Для затяжки стопорной гайки крепко нажмите на кнопку фик-
сации вала так, чтобы он не мог вращаться. Затем воспользуйтесь
ключом стопорной гайки и крепко затяните ее по часовой стрел-
ке. (Рис. 4).
3) Для снятия диска выпол ните процедуру установки в обратном
порядке.
ВНИМАНИЕ! Пользуйтесь кнопкой фиксации вала, только если
вал не вращается. В противном случае это может нанести вред
устройству и нанести травму.
Отвертка
Защитный кожух диска
Рис. 1
Рис. 3 Рис. 4
Рис. 2
Стопорная
шайба
Ключ
Диск Внутренний
фланец
Ключ
Кнопка фиксации вала
