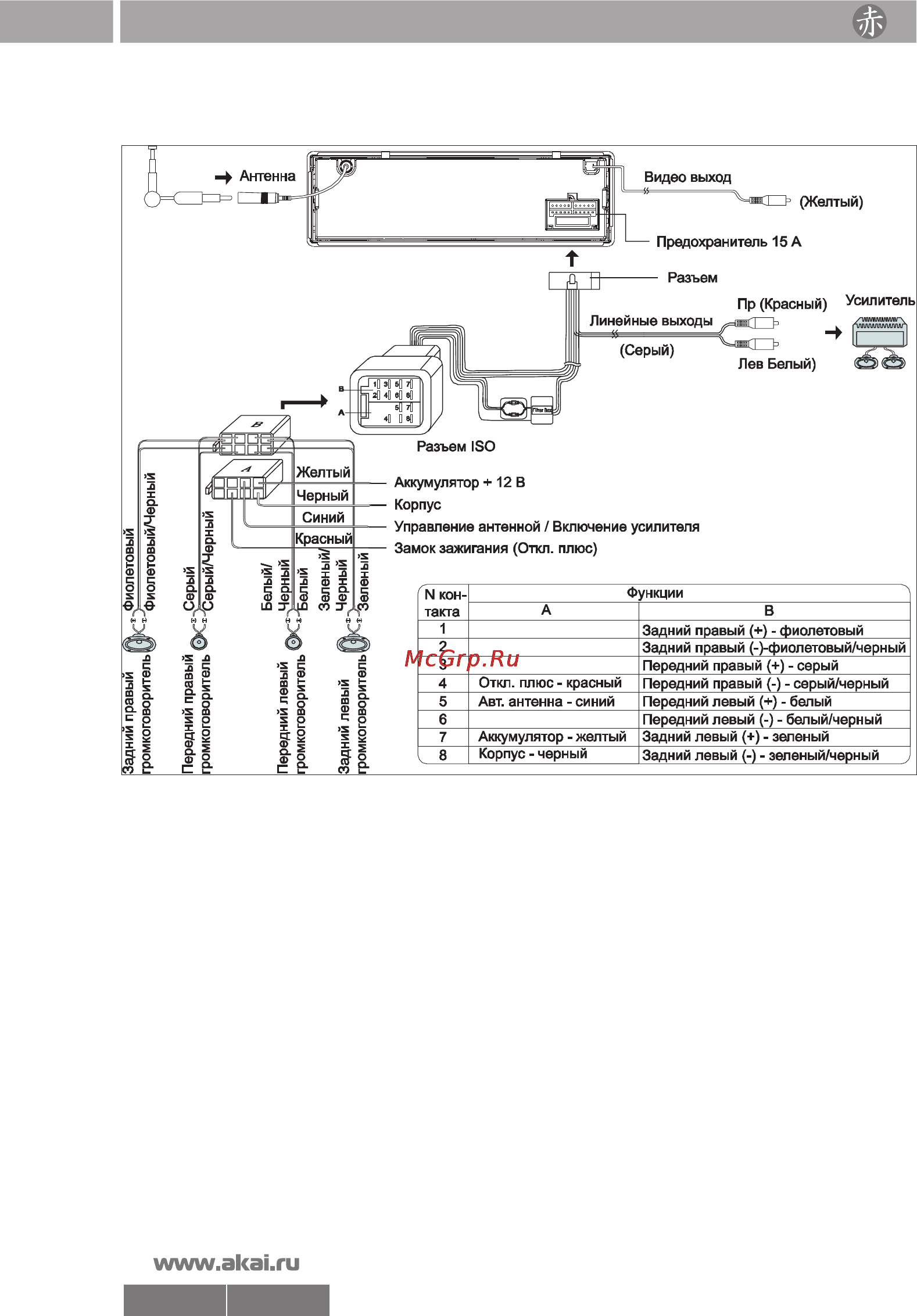

19 ПОДКЛЮЧЕНИЕ СХЕМА ПОДКЛЮЧЕНИ Видео выход Предохранитель 15 А Разъем Пр Красный Усилитель Линейные выходы Серый Лев Белый ч с Разъем 130 Желтый Черный Синий Красный 1 Аккумулятор 12 В Корпус Управление антенной Включение усилителя Замок зажигания Откл плюс Функции М кон В такта Задний правый фиолетовый Задний правый фиолетоеый черный Гк Передний правый серый черный Авт антенна синий Передний левый белый_____________ Аккумулятор желтый Корпус черный www akai ru серый Откл плюс красный Передний левый бепый черный Задний левый зеленый Задний левый зеленый черный
