8

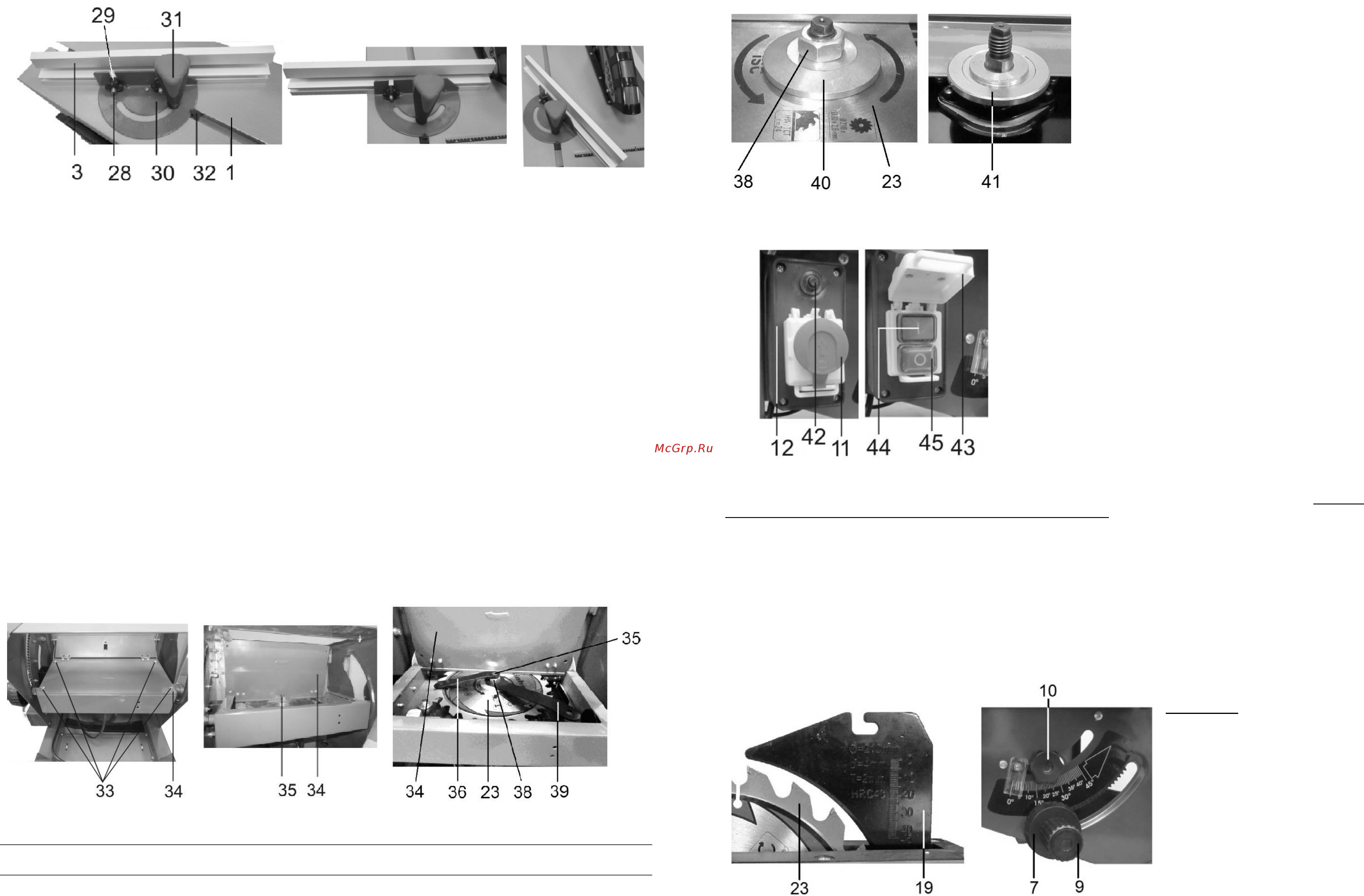

Рис. 5а Рис. 5б Рис. 5в
8.12. Для выполнения пиления под углом 45° в паз рабочего стола вставьте упор для косого и поперечного
пиления (2), Рис 2а, установите в зависимости от размеров (высоты) заготовки направляющую (3), при помощи
винтов фиксации направляющей (28) и гаек (29) отрегулируйте положение направляющей (3). Выставите
необходимый угол по шкале транспортира (30) . При
помощи гаек (29) зафиксируйте необходимое положение
направляющей (3). Установите угол 45° на шкале упора углового совместите значение угла с указателем (32),
зафиксируйте значение угла при помощи ручки (31). При этом, упор (2) должен беспрепятственно перемещаться
по пазу рабочего стола (1), Рис. 5а.
8.13. Для выполнения поперечного Рис. 5б. или косого пиления, Рис. 5в, направляющую (3) закрепите винтами
фиксации (28) к
упору для косого и поперечного пиления (2) в вертикальном или горизонтальном положении в
зависимости от высоты заготовки и необходимого угла (см. п. 8.12.), Рис. 5а, 5б, 5в.
9. ЗАМЕНА ПИЛЬНОГО ДИСКА (Рис. 6а, 6б, 6в)
При определенной наработке пилы происходит естественное притупление зубьев пильного диска, что
существенно сказывается на качестве выполняемой работы.
Поэтому необходимо снять пильный диск (23) для
замены или заточки.
ПРЕДУПРЕЖДЕНИЕ: Не пытайтесь сами производить заточку пильного диска, т.к. не имея специального
оборудования и навыков, вы можете нарушить центровку и балансировку пильного диска, что приведёт к
преждевременной поломке пилы. При необходимости пользуйтесь услугами сервисных центров или
специализированных мастерских.
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением
каких-либо работ по наладке, обслуживанию, настройке пилы и
т.п. отключите и обесточьте пилу, отсоединив вилку шнура питания пилы от питающей розетки.
9.1. Ослабьте винт фиксации установки шпинделя (10). Вращая ручку наклона установки наклона шпинделя (7),
установите пильный диск (23) в положение 90° относительно рабочего стола, Рис. 3а.
9.2. Ручкой установки глубины пиления (9), вращая
по часовой стрелки, опустите пильный диск (23) максимально
вниз, Рис. 3а, 3б.
9.3. Выверните крепёжные винты (33) щитка (34) корпуса пилы, Рис. 6а. Поднимите щиток (34), Рис. 6б.
9.4. Используйте специальные ключи (Ж, И), входящие в комплектацию пилы, Рис. 1. Как показано на Рис. 6в,
удерживая ключом (36) шпиндель (35), ключом (39) открутите гайку (38). Гайка (38) откручивается по
направлению вращения пильного
диска (23), Рис. 6б.
Рис. 6а Рис. 6б Рис. 6в
ВНИМАНИЕ: Пильный диск вращается в сторону передней части пилы. При установке пильного диска
убедитесь, что зубья направлены вниз, в сторону передней части пилы.
9
Рис. 7а Рис. 7б
9.5. Открутив гайку (38), снимите внешний
фланец (40), после чего снимите пильный диск
(23), Рис. 7а. Под диском будет внутренний
фланец (41) с посадочным местом под пильный
диск (23), Рис. 7б.
9.6. Установите новый пильный диск (23).
Направление вращения пильного диска
обозначено стрелкой.
9.7. Закрепление пильного диска (23) и сборка
пилы производятся в
обратном порядке,
описанном в п.п. 9.3 - 9.5.
10. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
Рис. 8а Рис. 8б
10.1. Подготовка к работе (Рис. 2, 2б)
10.1.1. Перед включением пилы убедитесь в том, что:
- пила надёжно закреплена на верстаке, все узлы и
механизмы пилы комплектны и находятся в закреплённом
и рабочем состоянии;
- на рабочем столе (1) нет посторонних предметов:
ветоши, заготовок, опилок, толкателя, ключей и т.
п.;
- вспомогательное оборудование, используемое в
рабочем цикле (направляющая, параллельный упор, упор
для косого и поперечного пиления и т.д.), находятся в
закрепленном положении;
- расклиниватель (19), защитный кожух (4) пильного диска
(23) и т.п. не мешает свободному вращению пильного
диска (23).
10.2. Включение (Рис. 2а)
10.2.1. Вставьте электрическую вилку в розетку сети
напряжением 220
В.
10.3. Магнитный пускатель и тепловая защита (Рис. 2а, 8а, 8б).
10.3.1. Пила «Корвет 10М» оснащена электромагнитным пускателем (12), который не позволяет пиле повторно
включиться при внезапном отключении и включении электропитания.
10.3.2. Для включения пилы сдвиньте вверх красную аварийную кнопку (11), чтобы она вышла из зацепления,
откройте крышку (43), освободив доступ к кнопкам управления магнитного пускателя (12), Рис. 8а, 8б.
10.3.3. Для пуска пилы нажмите зеленую кнопку (44), обозначенную как (I). Для повторного пуска пилы после
внезапного отключения электропитания необходимо вновь нажать зеленую кнопку (44).
10.3.4. Для остановки
пилы нажмите красную кнопку (45), обозначенную как (О).
10.3.5. При чрезмерной подаче может произойти перегрузка электродвигателя пилы. В данном случае сработает
тепловая защита (42) и разомкнет контакты подачи электропитания.
10.3.6. Для пуска пилы необходимо нажать кнопку теплового реле (42). Затем нажмите кнопку пуска (44)
магнитного пускателя (12).
ВНИМАНИЕ: После включения пилы, прежде чем начать пиление, подождите
, пока пильный диск наберёт
максимальные обороты.
10.4. Установка глубины пиления (Рис. 2а, 2б, 9а, 9б)
Рис. 9а Рис. 9б
ВНИМАНИЕ:
Все шкалы и градуировки
цифровых показаний на пиле
носят информационный
характер и имеют
определённую погрешность.
Для выполнения точных
работ необходимо
производить пробное
пиление с последующим
инструментальным замером
и дальнейшей
корректировкой.
