10
10.4.1. Чтобы установить или изменить глубину пиления, выключите пилу, ослабьте положение винта фиксации
шпинделя (10). Ручкой установки глубины пиления (9), вращая по часовой стрелке, опустите пильный диск (23)
или, вращая против часовой стрелки, поднимите пильный диск (23) на необходимую величину. Закрепите винт
фиксации установки шпинделя (10).
10.4.2. Для удобства изменения размера глубины пиления на расклинивателе (19) нанесена
градуированная
шкала, Рис. 9а.
10.4.3. Включите пилу, произведите пробное пиление; выключите пилу, измерьте глубину пиления. При
необходимости повторите установку высоты пиления, п.п. 10.4.1 - 10.4.2.
ВНИМАНИЕ: Для безопасной эксплуатации пильный диск должен быть поднят не более 3 - 5 мм над
поверхностью распиливаемого материала.

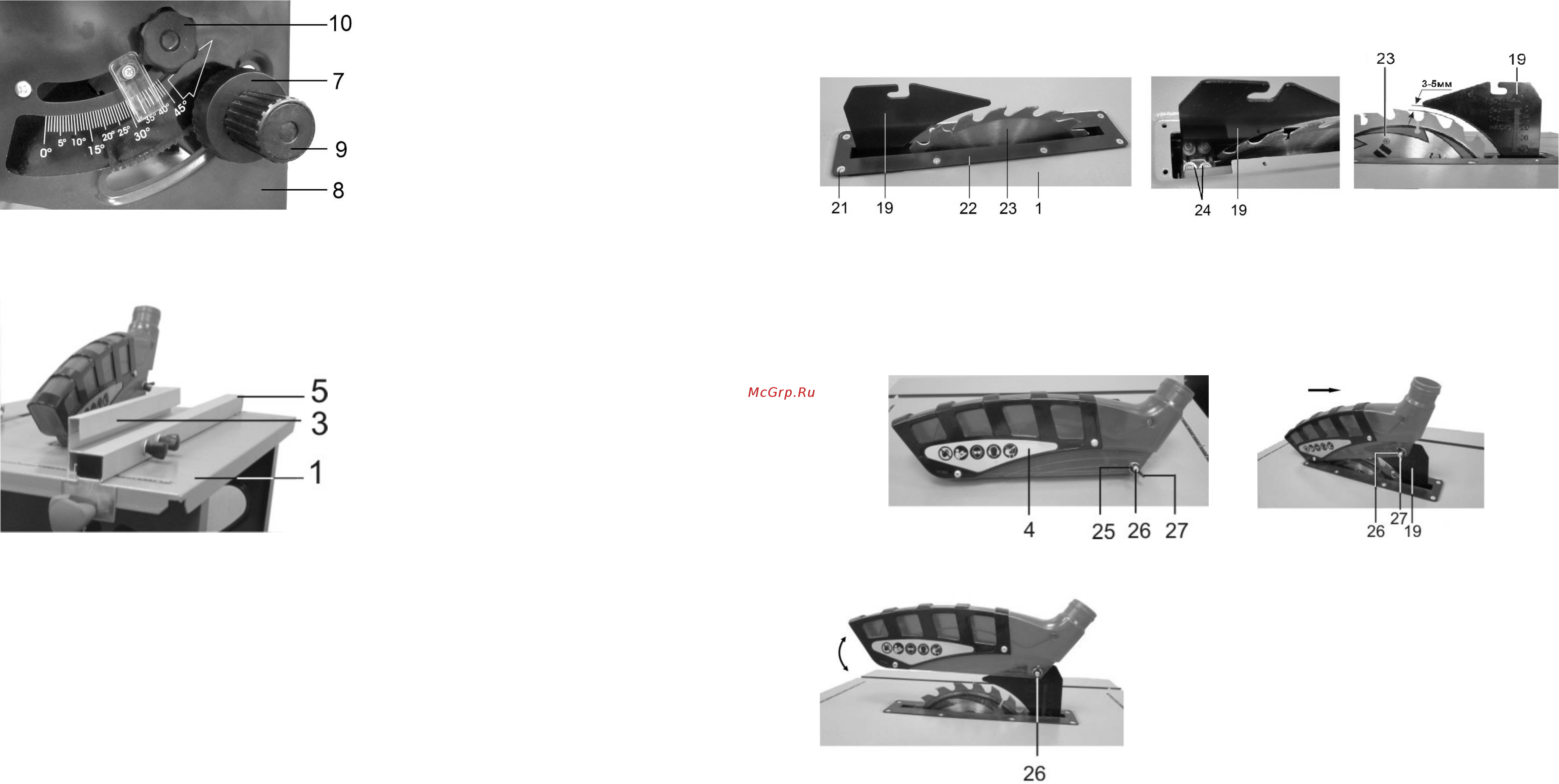

10.5. Установка наклона пиления (Рис. 2а, 2б, 10)
Рис. 10
10.5.1. Чтобы установить или изменить наклон
пиления, выключите пилу, отпустите винт фиксации
установки шпинделя (10). Вращая ручку (7) наклона
шпинделя, установите пильный диск (23) в
предполагаемое положение относительно рабочего
стола. Закрепите винт фиксации шпинделя (10), Рис.
2а, 2б. 10
10.5.2. Для удобства изменения угла наклона пиления
на лицевой панели корпуса пилы (8), Рис. 10, под
винтом фиксации
установки шпинделя (10) нанесена
градуированная шкала.
10.5.3. Включите пилу, произведите пробное пиление.
Выключите пилу, измерьте угол наклона пиления. При
необходимости повторите установку угла наклона
пиления, п.п. 10.5.1 - 10.5.2.
10.6. Установка параллельного упора на нужный размер (Рис.11)
ВНИМАНИЕ: Для минимизации отдачи параллельный упор (5) должен быть выставлен параллельно
пильному диску (23).
Рис. 11
10.6.1. Установите параллельный упор (5) с закреплённой
на нем направляющей (3) по разметке шкалы, нанесённой
на рабочем столе (1), см. п.п. 8.10.-8.11., Рис. 11.
10.6.2. Закрепите параллельный упор (5).
10.6.3. Включите пилу, выполните пробное пиление.
Выключите пилу, произведите инструментальное
измерение размера пиления. При необходимости
откорректируйте установку параллельного упора (5),
п.п.10.6.1 - 10.6.2.
10.7. Установка упора для косого и
поперечного
пиления на нужный угол пиления (Рис. 2, 5а, 5б, 5в)
10.7.1. Установите упор для косого и поперечного пиления
(2) в паз рабочего стола (1), Рис. 5а, 5б, 5в.
10.7.2. Ослабьте два винта (28), установите направляющую
(3) в зависимости от высоты заготовки. Закрепите винты
(28), Рис. 5а, 5б, 5в.
10.7.3. Поверните ручку (31) против часовой стрелки, ослабьте
фиксацию упора для косого и поперечного пиления
(2). Поворотом упора для косого и поперечного пиления (2) вокруг оси по шкале транспортира (30) установите
требуемый угол пиления. Поворотом ручки (31) по часовой стрелке зафиксируйте положение упора для косого и
поперечного пиления (2), Рис. 5а, 5б, 5в.
10.7.4. Включите пилу, произведите пробное пиление. Выключите пилу, произведите инструментальное
измерение
угла пиления. При необходимости откорректируйте установку угла пиления, п.п. 10.7.1.- 10.7.3.
11. ТИПЫ ОПЕРАЦИЙ
Не направляйте заготовку рукой во избежание несчастного случая.
11.1. Продольное пиление
Продольное пиление выполняется с параллельным упором (5) с направляющей (3), заготовка распиливается
вдоль волокон. Установите параллельный упор (5) с направляющей (3) на желаемую ширину продольного пиления
и зафиксируйте в этой
позиции.
11.2. Поперечное пиление
Поперечное пиление представляет собой процесс распиливания древесины поперек волокон под углом 90°. При
выполнении этой операции упор для косого и поперечного пиления (2) устанавливается на 90°.
11.3. Косое пиление
При косом пилении, используется упор для косого и поперечного пиления (2) с направляющей (3). Нельзя
производить работы на пиле без использования специальных приспособлений, таких
как упор для косого и
поперечного пиления (2) с направляющей (3) и толкатель (14), Рис. 2а.
7
7. РАСПАКОВКА
7.1. Откройте упаковку. Извлеките все комплектующие детали и узлы.
7.2. Проверьте комплектность пилы.
ПРЕДУПРЕЖДЕНИЕ: Не пытайтесь использовать пилу до её полной сборки в соответствии с
руководством по эксплуатации.
8. СБОРКА ПИЛЫ (Рис. 2б, 3а, 3б
, 3в, 4а, 4б, 4в)
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением каких - либо работ по наладке, обслуживанию, настройке пилы и
т. д., отключите и обесточьте пилу, отсоедините вилку шнура питания пилы от питающей розетки.
8.1. Пила должна устанавливаться на прочном, тяжелом верстаке достаточной высоты, чтобы оператору не
пришлось наклоняться в процессе работы.
8.2. Просверлите четыре
отверстия на рабочей поверхности верстака и болтами с шайбами и гайками (не
поставляются) закрепите пилу на поверхности верстака. Поверхность верстака должна быть ровной и
горизонтальной.
Рис. 3а Рис. 3б Рис. 3в
8.3. Выверните восемь винтов (21), удалите вставку (22) рабочего стола (1), Рис. 3а.
8.4. Ослабьте винт фиксации (10), вращая ручку установки глубины пиления (9) против часовой стрелки;
выдвиньте пильный диск на высоту 48 мм, ослабьте два винта (24) крепления расклинивателя (19), Рис. 3б,
8.5. Расклиниватель (19) установите таким образом, чтобы зазор между зубьями пильного диска
(23) и дугой
внутреннего радиуса расклинивателя (19) составлял от 3 мм до 5 мм, Рис. 3в, и расклиниватель (19) был в
плоскости пильного диска (23).
8.6. Затяните два крепёжных винта (24) расклинивателя (19), Рис. 3а, 3б, 3в.
8.7. Установите и закрепите вставку (22) на место.
Рис. 4а Рис. 4б
Рис. 4в
8.8. Установите защитный кожух (4) пильного диска (23), для
чего ослабьте барашковую гайку (27) с шайбой (25) на
защитном кожухе (4), Рис. 4а, накройте защитным кожухом (4)
пильный диск (23) и расклиниватель (19), заведите винт (26)
сверху в паз расклинивателя (19) и подайте защитный кожух
(4) по горизонтальному пазу расклинивателя (19) до упора,
Рис. 4б. После установки защитного кожуха пильного
диска (4)
затяните барашковую гайку (27). Проверьте свободное (без
заеданий и усилий) перемещение вверх и вниз защитного
кожуха (4), Рис.4а, 4б, 4в.
8.9. Вставьте упор для косого и поперечного пиления (2) в паз
рабочего стола (1), Рис. 2а.
8.10. В отбортовку рабочего стола (1) с обеих сторон вставьте прижимные пластины параллельного упора (5),
установите необходимое расстояние строго параллельно пазу упора для косого и поперечного пиления (2)
рабочего стола (1), закрепите с помощью винтов фиксации (6), Рис. 2а.
8.11. Для выполнения продольного пиления, в зависимости от размеров (высоты) заготовки, установите
направляющую (3) в вертикальном или горизонтальном положении, закрепив последнюю к параллельному упору
(5) винтами фиксации направляющей (17), Рис. 2а.
