5.2.1. Если двигатель не запускается или останавливается при работе, сразу же отключите пилу. Отключите вилку
электрического шнура питания из розетки, проверьте пильный диск на свободное вращение. Если пильный диск
вращается свободно, включите двигатель ещё раз. Если двигатель всё ещё не вращается, попытайтесь по
таблице возможных неисправностей найти и устранить возможную причину
.
5.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:
- двигатель постоянно перегружается. (При частых заклиниваниях пильного диска в заготовке, а также при частых
запусках пилы двигатель может выйти из строя от перегрузок).
- колебания напряжения сети в пределах ±10 % относительно номинального значения не влияют на нормальную
работу пилы. Однако, при тяжёлой
нагрузке необходимо, чтобы на двигатель подавалось напряжение 220 В.
5.2.3. Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах, при перегрузках,
пониженном напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому
всегда с помощью квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и потребляемый
пилой ток.
5.2.4. При большой длине и
малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит к проблемам с двигателем. Поэтому для нормального
функционирования пилы необходимо увеличить поперечное сечение подводящих проводов. Приведённые в
таблице данные о длине подводящих проводов относятся к расстоянию между распределительным щитом, к
которому подключена пила, и вилкой штепсельного разъёма
пилы. При этом, не имеет значения, осуществляется
подвод электроэнергии к пиле через стационарные подводящие провода, через удлинительный кабель или через
комбинацию (стационарный и удлинительный) кабелей.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15 м 1,0 мм
2
6. УСТРОЙСТВО ПИЛЫ
Рис. 2а Рис. 2б

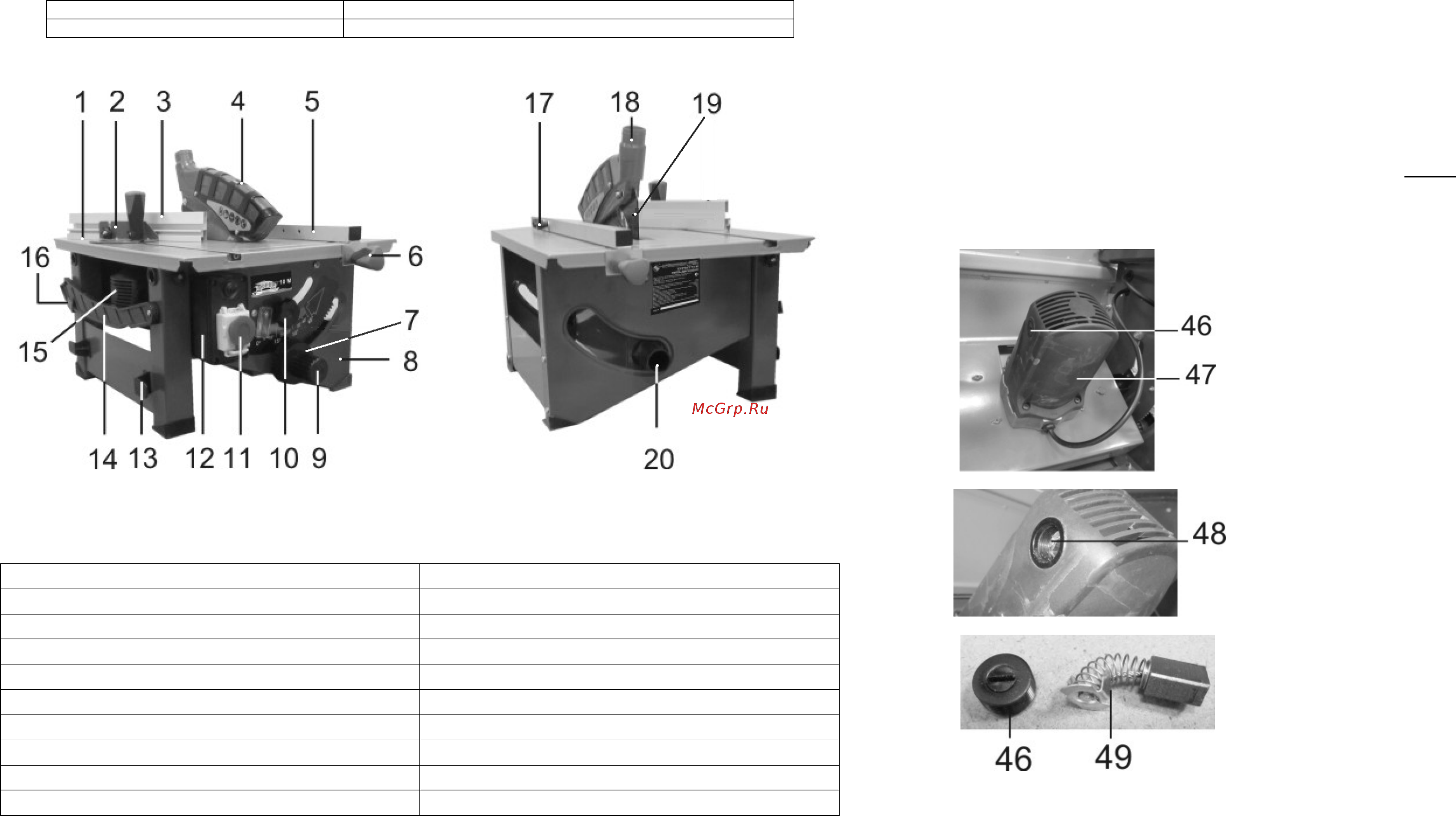

Пила состоит из следующих сборочных единиц и деталей (Рис. 2а, 2б):
1. Рабочий стол 11. Аварийная кнопка
2. Упор для косого и поперечного пиления 12. Магнитный пускатель
3. Направляющая 13. Крючки для электрического шнура питания
4. Защитный кожух пильного диска 14. Толкатель
5. Параллельный упор 15. Электродвигатель
6. Винт фиксации параллельного упора 16. Крючок для толкателя
7. Ручка наклона 17. Винт фиксации направляющей
8. Корпус пилы 18. Патрубок пылесборника (пылесоса) верхний
9. Ручка установки глубины пиления 19. Расклиниватель
10. Винт фиксации установки шпинделя 20. Патрубок пылесборника (пылесоса) нижний
11
Косое пиление представляет собой процесс распиливания древесины поперек волокон под любым углом, кроме
90°. Угол пиления устанавливается по шкале упора для косого и поперечного пиления (2).
11.4. Наклонное пиление
Наклонное пиление представляет собой процесс распиливания древесины как вдоль, так и поперек волокон под
углом наклона пильного диска (23) до 45° влево.
11.5. Комбинированное пиление
Комбинированное пиление представляет собой процесс распиливания древесины с использованием упора для
косого и поперечного пиления (2), установленного с необходимым косым углом и наклоненного пильного диска
(23) до 45° влево.
11.6. Пиление коротких деталей длиной меньше чем 120 мм
Установите параллельный упор (5) с направляющей (3) на соответствующую ширину детали. Продвиньте
заготовку в область пильного диска (23), используя толкатель
(14), Рис. 2а.
11.7. Пиление узких деталей шириной меньше чем 30 мм
Распиловка очень узких деталей шириной 30 мм или меньше должна выполняться с применением толкающего
бруска или толкателя. Толкающий брусок вместе с пилой не поставляется.
ПРЕДУПРЕЖДЕНИЕ: Изношенные или поврежденные толкающие бруски следует сразу же менять.
12. ПИЛЕНИЕ
12.1. После включения пилы подождите, чтобы
пильный диск (23) развил максимальную скорость вращения до
начала пиления.
12.2. После каждой новой регулировки пилы рекомендуется выполнить пробное пиление с целью проверки
правильности установки размеров.
12.3. Прижимайте заготовку к направляющей (3), и к поверхности рабочего стола (1). Толкайте заготовку по
направляющей (3) планки к пильному диску (23).
12.4. Защитный кожух (4), Рис. 2а, пильного диска (23) всегда должен
быть в рабочем состоянии и закрывать
обрабатываемую заготовку.
12.5. При выполнении пиления оператор должен находиться сбоку от линии распиловки.
12.6. Обеспечивайте опору для длинных заготовок, чтобы предотвратить провисание в конце распиловки
(например, используйте роликовую опору).
12.7. Используйте толкатель (14) или толкающий брусок для подачи заготовки, если без толкателя (14) руки
оператора приближаются к
пильному диску (23) ближе, чем на 125 мм.
12.8. Всегда проталкивайте обрабатываемую заготовку до конца расклинивателя (19).
12.9. Оставляйте обрезки на рабочем столе (1) до полной остановки пильного диска (23).
13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рис. 12а
Рис. 12б
Рис. 12в
ВНИМАНИЕ: Перед началом любых работ по ремонту или
обслуживанию пилы убедитесь, что вилка шнура питания
отключена от розетки электросети.
13.1. Замена изношенных деталей
13.1.1. Заменяйте изношенные детали по мере необходимости.
Электрические шнуры в случае износа, повреждения следует заменять
немедленно.
13.1.2. Содержите пилу и рабочее место в чистоте. Не допускайте
накапливания пыли на пиле и внутри корпуса. Очищайте опилки
пылесосом или сжатым воздухом. Электродвигатель должен
содержаться в чистоте. Очищайте двигатель от пыли пылесосом.
13.2. Замена угольных щеток (Рис. 12а, 12б, 12в).
Заменяйте угольные щетки, когда они изношены до 4,8 мм их длины.
Щетки необходимо менять парами.
Замену щеток для безопасной и надежной
работы пилы должен
производить специалист. Помните, что ремонт пилы должен проводиться
в условиях сервисных центров с использованием только оригинальных
запасных частей и расходных материалов.
13.2.1. Наклоните или переверните пилу.
13.2.2. Выверните крышки щеткодержателя (46) из щеткодержателей (48)
с обеих сторон корпуса электродвигателя (47), извлеките угольные щетки
(49).
13.2.3. Замените угольные щетки (49). Установите крышки
щеткодержателя (46) в
щеткодержатели (48) на корпусе
электродвигателя (47).
13.3. Транспортировка
13.3.1. Для транспортировки пилы на дальние расстояния используйте
заводскую или иную упаковку, исключающую повреждение пилы в
процессе транспортировки. Разберите и упакуйте пилу так, как она была
упакована при покупке.
13.3.2. Транспортируйте пилу в закрепленном положении, исключающем ее перемещение по грузовому отсеку в
процессе транспортировки.
