РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
КРАТКОЕ ОПИСАНИЕ

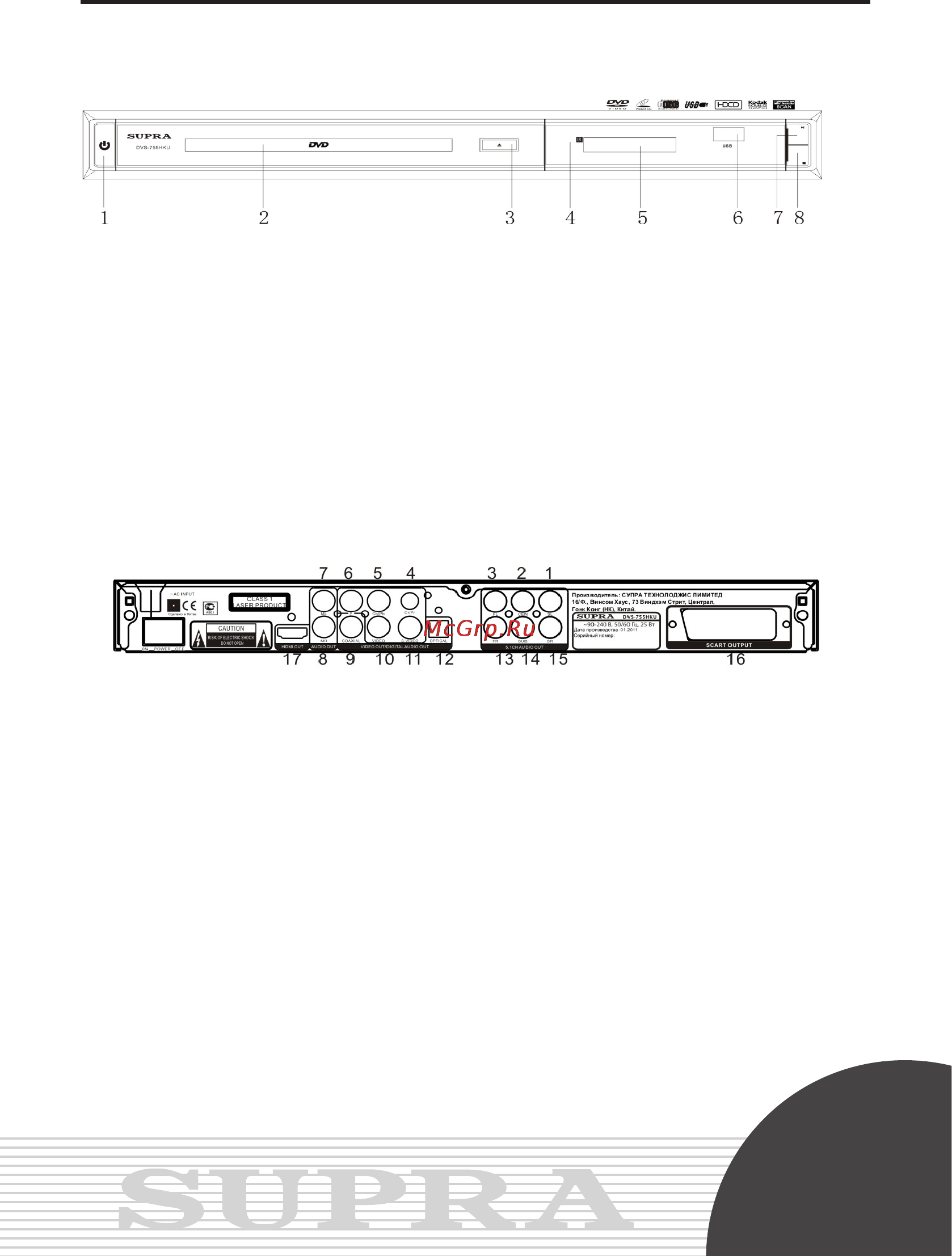

Передняя панель:
1. POWER - кнопка включения/перехода в дежурный режим
5. Дисплей
2. Лоток для загрузки диска
3. OPEN/CLOSE - кнопка открытия (закрытия) лотка
7. PLAY/PAUSE - кнопка воспроизведения/паузы
8. STOP - кнопка прекращения воспроизведения
6. Разъем для подключения внешнего USB устройства
4. Инфракрасный приемник ДУ
Гнезда для подключения микрофонов расположены на боковой стороне корпуса
Задняя стенка:
3. FL – выход на фронтальную левую колонку
2. CEN – выход на центральную колонку
1. SL – выход на боковую левую колонку
7. ML – аудиовыход левого канала
4/5/6. Y.Cb.Cr – видео выходы компонентных сигналов
13. FR – выход на фронтальную правую колонку
14. SUB – выход на сабвуфер
15. SR – выход на боковую правую колонку
8. MR – аудиовыход правого канала
9. COAXIAL – цифровой коаксиальный аудио выход
10. VIDEO – композитный видео выход
11. S-VIDEO – видео выход S-VIDEO
12. OPTICAL – оптический цифровой выход
16. Разъем SCART
17. Разъем HDMI
